Paso 3: Hacer el circuito del amplificador y el cable para poder

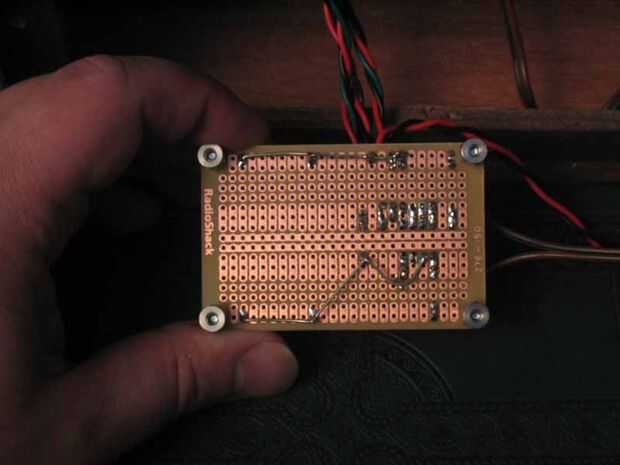

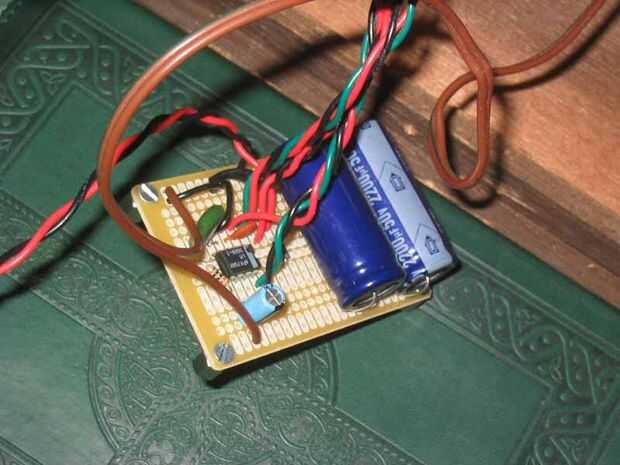

Sólo usé un Radio Shack PCB para este proyecto porque lo tenía colocación alrededor y había tan pocas piezas es fácil de colocar en este tablero para usar los rastros. Esto redujo la cantidad de cableado punto a punto y soldar que tenía que hacer.

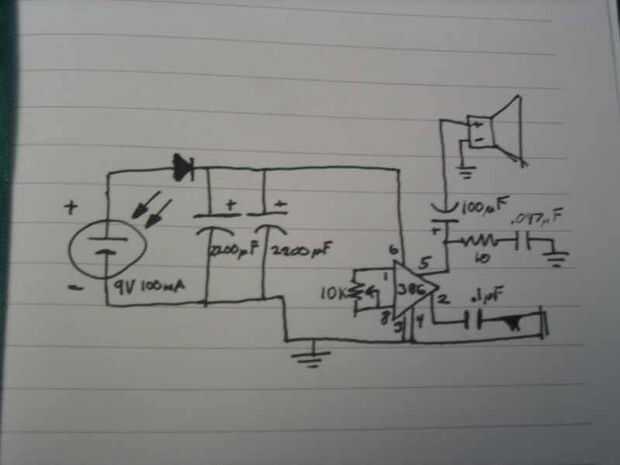

El empuje de los paneles solares superior de 9VDC, más alta que vi fue 11VDC, sol directo pero desde el 386 puede manejar un voltaje más alto que el no siento la necesidad de un regulador.
El diodo está en el circuito al detener a algunos de la parte posterior de las tapas
las 2 tapas de 2200uf se utilizan como una batería con ciclos de recarga infinita. ¿Pensé que por eso Utilice las baterías si no los necesita? Este amplificador está diseñado para uso durante el día fuera.

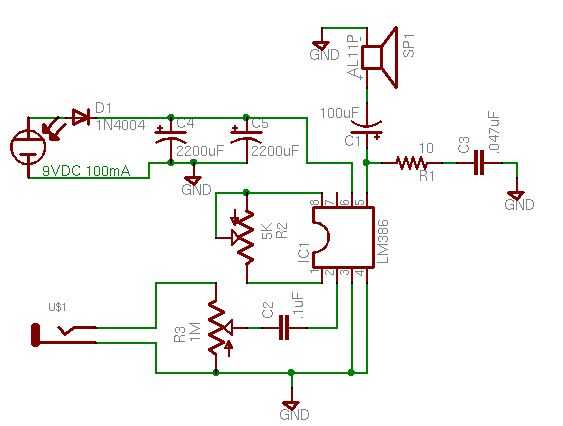

He añadido una perilla de volumen más adelante porque era tan fuerte cuando me encontré un ipod a través de él. Os adjunto la clavija de entrada del potenciómetro a la señal de entrada antes de la tapa de .1uf va al pin IC 2, el limpiaparabrisas en la tapa y el tercer pin a tierra.

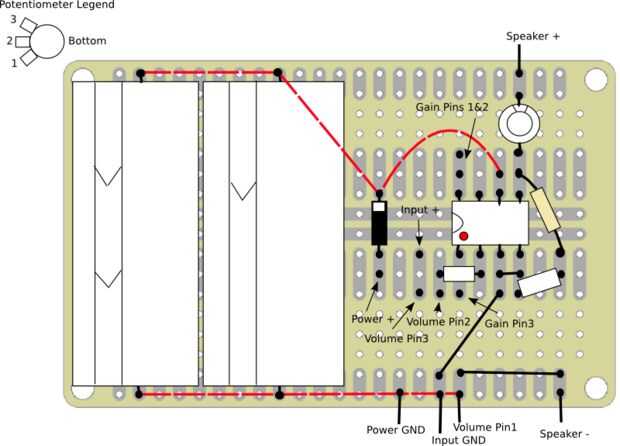

Perfboard diseño hecho con Inkscape y la plantilla de Perfboard vino de Ejecutar los plantillas de Groove. Líneas discontinuas rojas son para carreras en la parte inferior.
