Amplificador de potencia AC/DC 2.0 TDA2030A dual (1 / 1 paso)

Paso 1: sobre el Kit de amplificador TDA2030A Dual 2.0 alimentación AC/DC

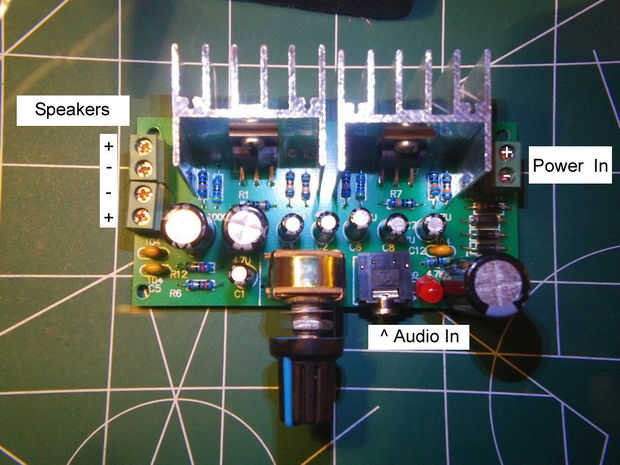

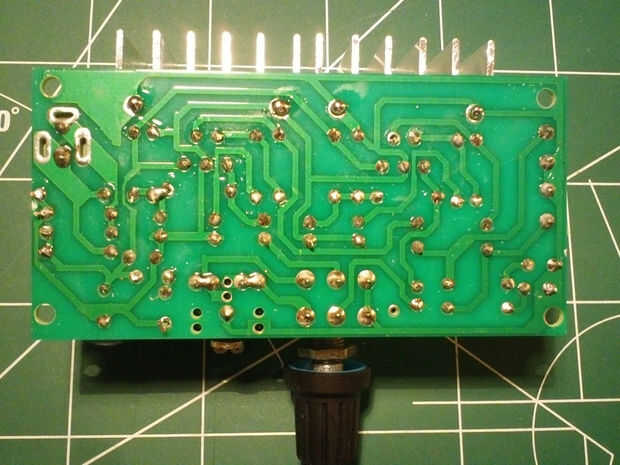

La tensión de entrada puede ser AC9-15V o DC9-15V y la salida se afirma que es de 15 watts por canal. Después había montado el kit he probado con un adaptador de AC/AC de 200mAH de 7,5 voltios y sonaba bien. Por supuesto si utilizas AC la polaridad al bloque de poder no es un problema pero si DC es por lo que he marcado los terminales por consiguiente. Tengo pensado en conseguir la fuente de alimentación correcta antes de que lo configuro en un recinto para uso permanente. También, asegúrese de que tener los bloques de terminales de tornillo dado vuelto hacia fuera al soldarlos en. En las fotos en eBay que mostraba el proyecto terminado que hubo muchos errores evidentes en la Asamblea, uno de los cuales eran las conexiones de bornes de alimentación enfrentaban en donde nunca sería capaz de aplicar energía. También tenían algunos de los diodos hacia la dirección equivocada. Pero en ninguna parte la literatura decirte que las conexiones son para los altavoces o entrada de audio. Puedes estudiar las huellas en el PCB para descubrirlo pero espero que mi foto etiqueta podría salvar el problema. Por el precio que hace un buen trabajo de alimentar a un par de altavoces. Mis planes son usar esto en uno de mis televisores viejos a tomar el audio estéreo a los altavoces internos del TV (que sacudan el caso de la TV cuando se pone en marcha la acción en las películas de Iron Man) a altavoces externos. Encontré un par de altavoces de estante de libro de Kenwood en mi fondo de comercio local $ 10.
