Amplificador de guitarra portátil lata de caramelos Nintendo! (2 / 5 paso)

Paso 2: Paso 2: electrónica

es una buena idea para probar el circuito primero hacia fuera en protoboard si lo tiene.

Tenga en cuenta que este circuito es bastante despojado y sólo hace que la guitarra un tono superdirecta (distorsión) de la señal
Puedes añadir tu propia versión ex: como el amplificador de pequeña joya, pero ten en cuenta tienes que añadir los potenciómetros y no hay mucho espacio dentro de la bandeja para que

puede utilizar un clip de allegator a un cable de guitarra para pruebas en lugar de a la toma de soldadura antes de colocarlo en la bandeja de

cortar un trozo de tablero perf que cabe dentro de la bandeja (permiten un margen extra de baterías)
soldar a la tarjeta de perf, pero agregar alambre para que pueda conectar al switch, jack, altavoz y baterías

----

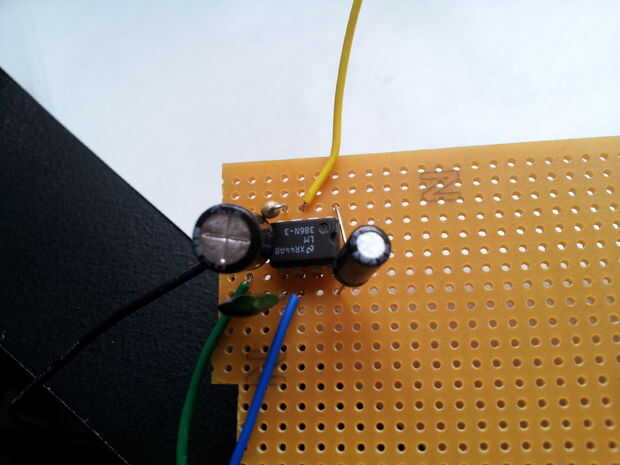

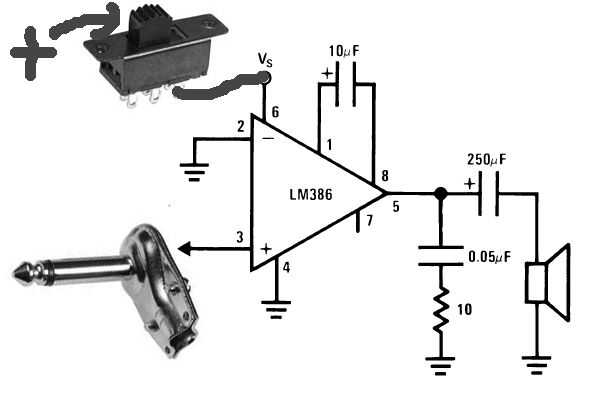

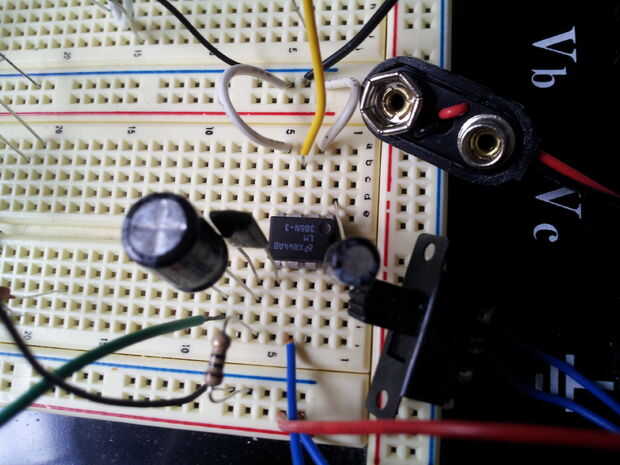

He añadido una imagen de cómo podría verse en una placa protoboard y perf
el cable amarillo recibe la señal de guitarra
el cable verde va a un lado de un altavoz
el cable azul va al interruptor de
el clip de 9v es significan poder y tierra

se puede ver que no hay mucho allí y lo único que necesita uno o dos espacios que rodean su chip LM386 al soldar en placa perf (así sobre un tablero de 8 x 8 agujero) del agujero

Asegúrese de que todas las conexiones de tierra se sueldan bien juntos, y necesita tener un cable tocando tierra del gato (Kadhimía) para un mejor sonido.
