Amplificador de 1 vatio guitarra práctica barato! (3 / 8 paso)

Paso 3: Paso 3. De soldadura

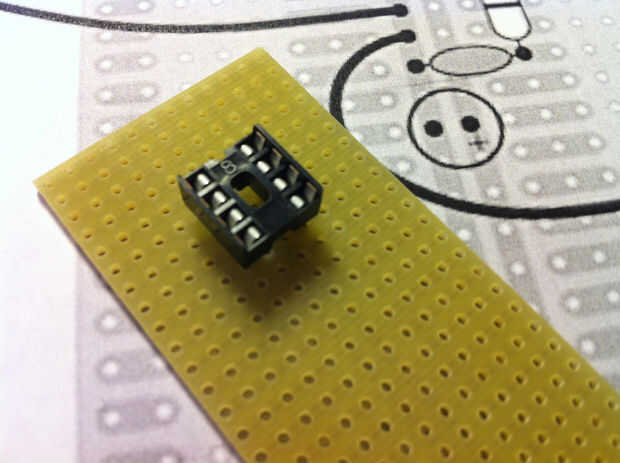

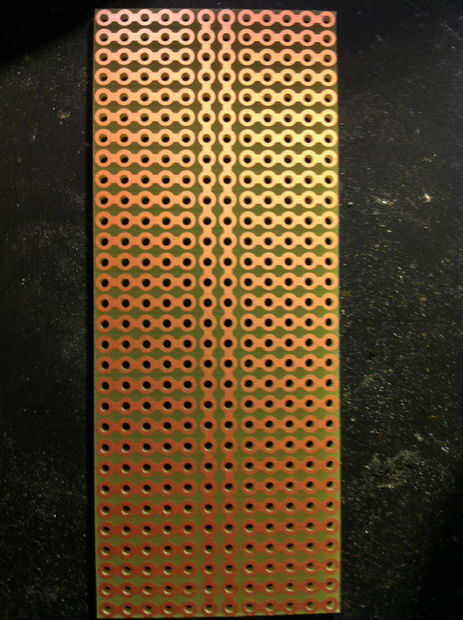

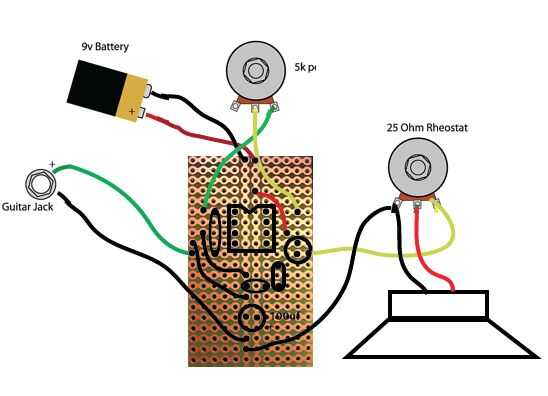

Primero y principal, la proto-board de Mouser era diferente que la Junta que se muestra en la revista hacer. Los rastros a los lados continuaron hasta el final. Así que tuve que mover los elementos para evitar que apenas pone en cortocircuito hacia fuera. La combinación del esquema y la imagen que he creado debe aclarar las cosas. (Espero).

En este punto, usted puede decidir si desea utilizar el reóstato de 25 ohmios. Creo que es algo redundante. La guitarra tiene una perilla de volumen, el potenciómetro es una ganancia para el amplificador. Es su opción. Sólo puede saltar más allá de ella y conecte la salida del capacitor de 200uf para el altavoz. Voy a dejar por ahora, pero lo compré lo suficiente como para hacer otro, puedo saltarla la próxima vez. Si lo mantienes, te da más control.
