Ampliadora de cuarto oscuro para teléfono (2 / 8 paso)

Paso 2: Cortar los componentes.

Esto es donde el kit de corte multiuso Dremel viene muy práctico. Si nunca has usado uno antes, asegúrese de que primero practiques en un pedazo de madera que no necesita. Siempre mueva la herramienta para que la broca corte en sentido horario. De lo contrario se tambalea y a cortar cosas que no quieres hacer. Sabrás lo que quiero decir en la práctica ronda ;)

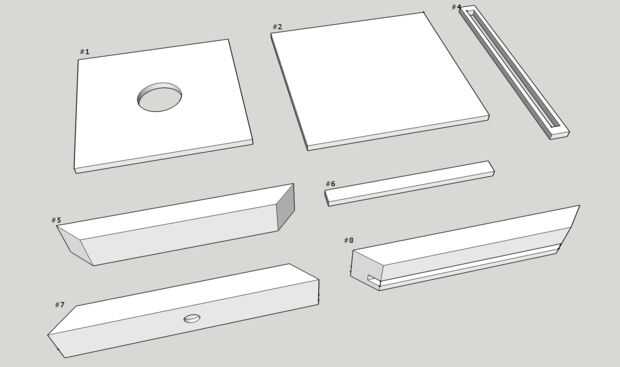

Te hace falta:

  • 1 x parte #1
  • 1 x parte #2
  • 2 x parte #4
  • 2 x parte #5
  • 2 x parte #6
  • 2 x parte #7
  • 4 x parte #8

Sí, no hay ninguna parte #3. Lo siento sobre eso :)

Partes #5, #7 y #8 se cortan de un montante de 2 "x 4" y son utilizados para construir los marcos superior e inferior de la cabeza de la ampliadora. Usé una sierra al ras para cortar a 45 grados de modo que el borde corto es 16cm. Esto pasa a ser sólo lo suficientemente grande como para caber mi teléfono. No hay razón para hacer la Plaza de marco pero encontré este tamaño para ser fácil de trabajar. Tratar de que los cortes de 45 grados exactos, que desea finalmente montarlos en un nivel cuadrado con los lados iguales y ángulos de 90 grados que es más difícil de lo que suena.

Partes #7 y #8 tienen una muesca. La herramienta Dremel cuenta con un ajuste de profundidad - conjunto 10 mm para este corte. Hacer la ranura suficientemente amplia como para su tablero de madera contrachapada caber comodamente. Había alineada la ranura ligeramente fuera del centro. De esa manera será más fácil pegar el fuelle en el extremo inferior y su teléfono se ajusta en el extremo superior. Medir el teléfono para averiguar cuánto espacio necesita por encima de la muesca de ajuste y pasar de allí.

He encontrado las 4 muescas que los cortes más difíciles en todo el proyecto. Algunos consejos:

  • 15000 rpm es una buena velocidad para la Dremel.
  • Mueva lentamente la herramienta, dejar comer en el material en lugar de empujar el tema.
  • Utilice 2 x 4 despuntes como guía de la herramienta Dremel. Sujetar la pieza que esté cortando a su banco de trabajo.

Observe que la parte #7 tiene un hueco circular en el exterior. Esto mantendrá el perno que guiará a los extremos de la cabeza a lo largo del riel. Medir la cabeza de su tornillo de 1/4"-20 1 1/2" (mina eran diámetro de 12mm x 4 mm de altura) y utilice la punta de dremel #561 para cortar con cuidado una muesca cilíndrica. Ayuda si usted utiliza su taladro para iniciar el agujero. Algunos Dremel accesorios de lijado también puede ser útil - utilizar su propio juicio. Comenzar y seguir haciendo más grande hasta que la cabeza del tornillo quede al ras.

Parte #1 tendrá finalmente su objetivo. Utilice la broca Dremel #561 para cortar una 18 cm x 18 cm cuadrado corte de madera contrachapada. El tamaño es el borde interior de las piezas que componen el marco (16cm) + la profundidad de la ranura de que corte en las piezas #7 y #8 (2 x 1cm). Si usted decidió hacer piezas #7 y #8 un tamaño diferente, asegúrese de cambiar también el tamaño de esta parte.

El agujero circular en el centro de la parte #1 es donde terminarás poniendo su anillo adaptador de m42. Medir su anillo adaptador especial para encontrar el tamaño correcto del círculo. I utiliza un m42 adaptador de MD por lo que mi diámetro era de 40mm dar o tomar. Comience con un círculo más pequeño de lo necesario. Probando el anillo adaptador y aumentar el tamaño del círculo hasta que el adaptador encaja perfectamente.

Part #6 van a ser los soportes para su teléfono. El borde largo debe ser del mismo tamaño que el lado de la parte #1 (18cm en mi caso). El ancho no importa mucho, fui a 15mm.

Parte #4 son los rieles que se utilizan para ajustar el tamaño de la cabeza de la ampliadora. Mina son rectángulos de 24 cm x 2 cm cortadas de madera contrachapada con un recorte amplio de 1 cm en el centro que comienza 1 cm el borde superior e inferior. El ancho de la abertura debe ser lo suficientemente grande para sus pernos hexagonales caber libremente. He encontrado la longitud (24cm) a la broca un poco más de lo que necesito pero no duele nada.

Por último, parte #2 va a ser la tapa de la cabeza de la ampliadora. Hice mía de la cartulina. Cortar cartulina negra para cubrir el frente y la parte posterior de la cartulina para una mirada un poco más agradable. La razón que me fui para el cartón y no de madera es que cuando reuní mis Marcos, resultó distan mucho de nivel o Plaza utilizando madera contrachapada habría dejado enormes huecos que se escape luz. Cartón por otra parte es flexible y se arrima a la sesgada estructura muy bien.
