Amp in Case Reproduction Guitar Case

El proyecto - una vieja guitarra y amplificador necesita un nuevo hogar
En la década de 1960 Sears vende una guitarra Silvertone-hecho con un caso de cáscara duro con un amplificador a válvulas integrado. Un blues-guitarra juego amigo mío había adquirido uno hace unos años, y aunque la guitarra y el amplificador trabajan bien, el caso estaba cayendo aparte e inutilizable. Me ofrecí a montar el amplificador en un nuevo caso y después de no poder encontrar un caso conveniente fuera de la plataforma, he decidido realizar mi propia por lo que pude lo ajuste personalizado a la guitarra, amplificador y bocinas. El caso terminado es aproximadamente 50" por 14" por 4". Yo no tenía la guitarra a la mano para el caso de construir y montar el interior, por lo que dependía de un trazo que hice cuando mi amigo estaba de visita y de vez en cuando lo llamó para medir dimensiones específicas de la guitarra. Esto era especialmente necesario cuando el interior de la caja de acabado y ajuste de la guitarra de apoyo bloques.

Construí el caso de madera contrachapada de abedul Báltico y había cubierto con Tolex negro (vinilo de tela reforzada) y había forrado el interior con terciopelo rojo. También hice mi caso un poco más que la original por lo que podría colocar un altavoz de imán de Alnico en lugar del altavoz del imán de cerámica original, menos eficiente. El orador de recambio es un vintage Jensen que rescatado de la acera cuando un negocio local lanzó todos sus viejos altavoces de Muzak. Con la profundidad de caja extra también hizo un doble fondo para guardar cables y tal e incluye un pequeño compartimiento Tolex cubiertas y revestimiento de terciopelo para micrófono de armónica y pedal de mi amigo.

El caso de planificación
Puesto que todavía tenía el caso viejo, me mide simplemente el interior punto de dimensiones como la puesta en marcha de una nueva. Yo planeaba usar un altavoz que era más profundo por cerca de 1 pulgada, por lo añadí a la profundidad de mi caso. Sin embargo, porque el caso tiene que ajustar la guitarra perfectamente para evitar que golpeando alrededor mientras se está llevando a, decidí incluir un falso fondo que toma la profundidad extra y ofrecer un espacio para el almacenamiento de cables, cd, petacas de whisky--cualquiera que sea un viaje las necesidades del músico de blues.

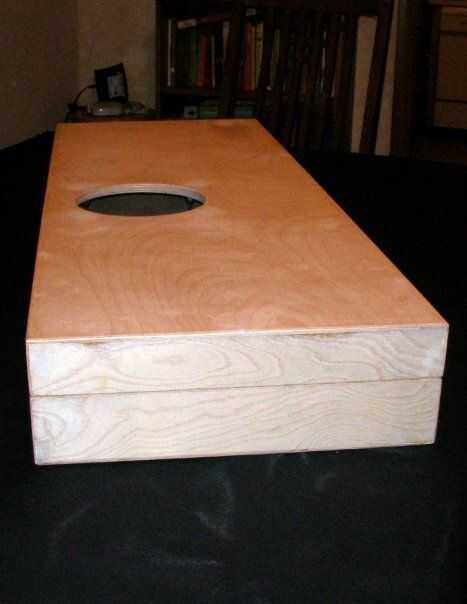

Construcción de una caja de madera contrachapada - la parte fácil

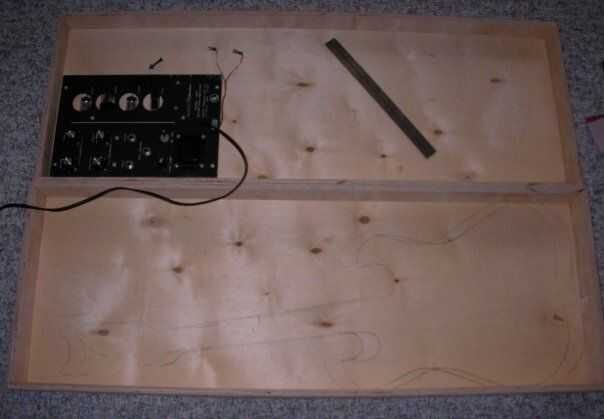

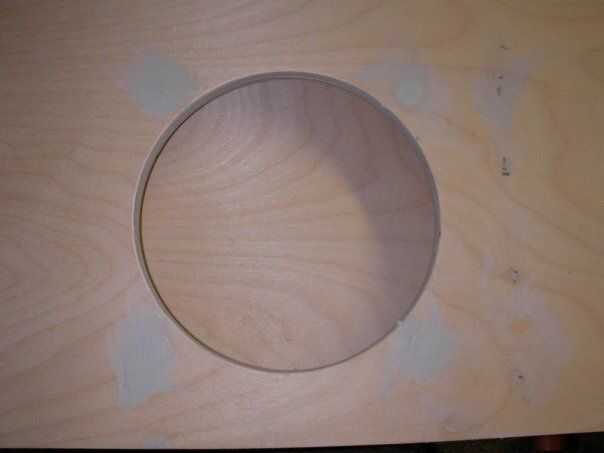

Hice la caja con 1/2 lados rabeted, pegadas y con grapas en las esquinas y con un 1/4 parte superior e inferior que también fue rabeted, pegado y engrapado a los lados. Luego divide el cuadro en una parte superior e inferior en mi Hanon y pegado y había grapado el amplificador tableros de montaje en su lugar. Me corte el agujero del altavoz con una plantilla de corte del círculo en mi router de inmersión y redondeado la abertura de altavoz con una broca de 1/8" radio roundover. He utilizado los pernos de montaje del altavoz de la caja original, insertándolos en el avellanado de los agujeros en el exterior de la caja. Llena todos los agujeros de grapa con relleno de madera en 2 partes, luego terminado el cuadro por el redondeo de las esquinas exteriores con una 1/4" roundover poco y lijar todo liso.

Cubriendo la caja con Tolex - lo básico

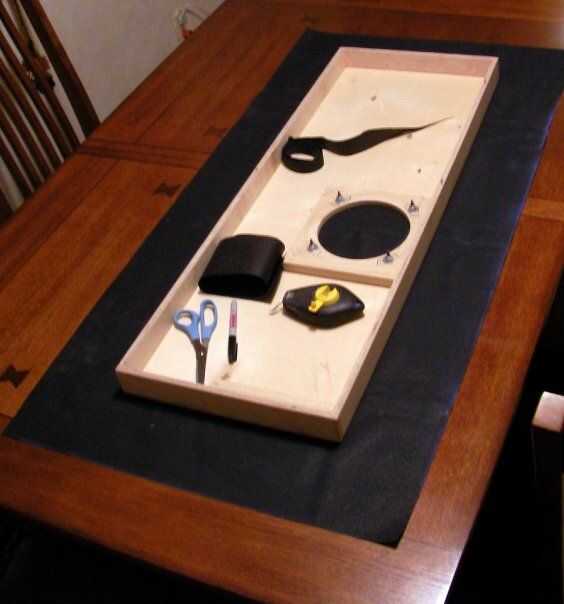

Para cubrir la caja, elegí utilizar Tolex y pegar con cemento de contacto base de agua de neopreno. Si no estás familiarizado con el uso de cemento de contacto, es un adhesivo que se aplica a ambas superficies de acoplamiento. Lo dejas seco (lo suficiente para que el pegamento no sale cuando la tocas), luego con cuidado alinear y unir las piezas. Tienes que tener cuidado con este paso porque una vez que toquen las superficies de contacto, no puede colocarlos. También debe asegurarse de que no hay absolutamente ninguna zonas húmedas en el pegamento cuando se une a las piezas, o las piezas no podrán adherir completamente y tienes burbujas en el Tolex. Aprendido la manera dura con la primera pieza de Tolex, pero fue capaz de corregir las burbujas trabajando sobre las áreas problema con una plancha (había protegido el Tolex con un trozo de tela). Esto era un proceso tedioso, por lo que tuvo cuidado de no para repetir ese error con piezas posteriores.

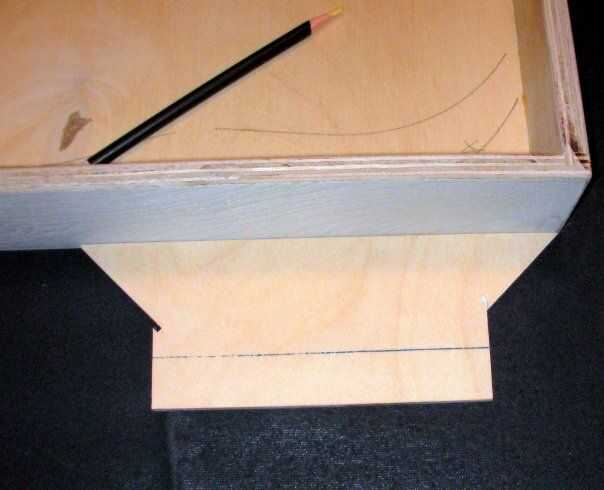

Conseguir buenas esquinas - paciencia y planificación necesaria

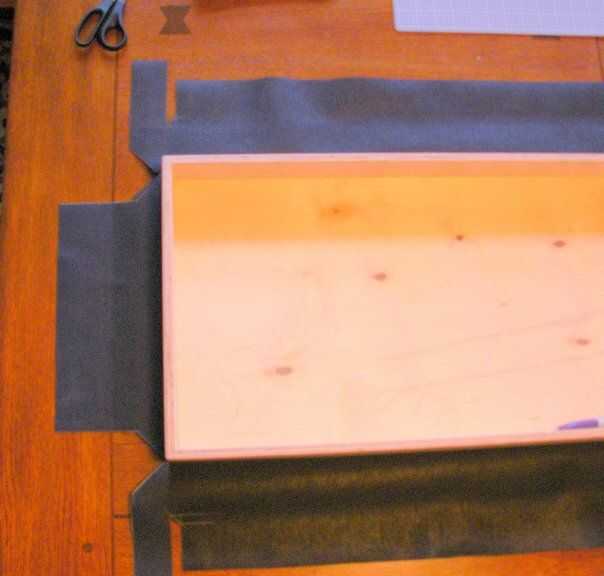

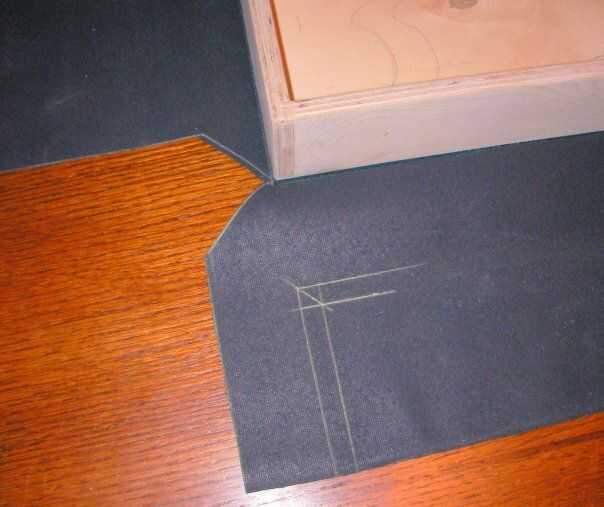

Para simplificar cosas, pegué el Tolex a la caja en 2 etapas: pegar las grandes superficies superior primero, y tratando con la complejidad de la cubierta de embalaje sobre los lados y extremos de la caja y en el interior. En aras de la durabilidad, no quería que una costura en la esquina, así que me uní las 2 piezas con un grado de 45 en el extremo de la caja, y esto aumentaba la complejidad un poco el proceso de envolver el Tolex alrededor de los lados de la caja. Después de pegar el Tolex a la superficie, luego usé una plantilla de madera para recortar las esquinas para caber aproximadamente (antes de aplicar el resto del adhesivo). He hecho la plantilla de "envoltura" de una esquina con el papel y corte las esquinas de la manera que yo quería. Entonces hice una plantilla de contrachapado oversize sligtly basada en la probeta de papel. Después de marcar y cortar las esquinas utilizando la plantilla, aplica el adhesivo en las áreas restantes de Tolex y fuera y dentro de los lados del caso. Después de permitir que el cemento de contacto a completamente seco, me envuelto de un lado a la vez y recortar las esquinas para un ajuste final, que envuelve el lado adyacente. Terminé con muy buen ajuste general, y llené los pocos boquetes leves de cortes errantes con cinta aislante líquida, que se enlaza muy bien al Tolex.

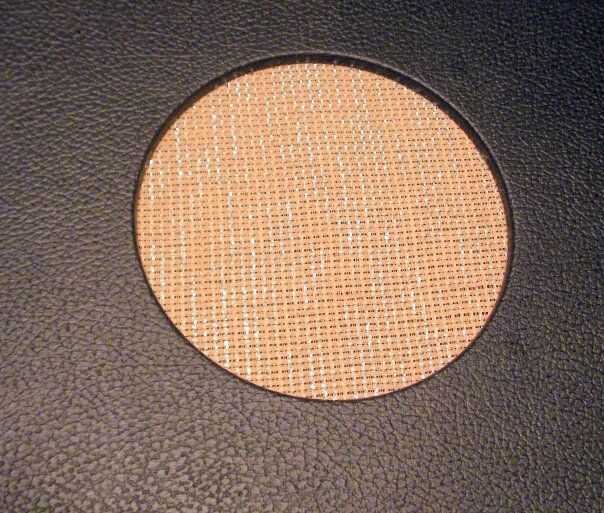

Envolver el Tolex para una parrilla del altavoz redondo - pistola de calor para el rescate

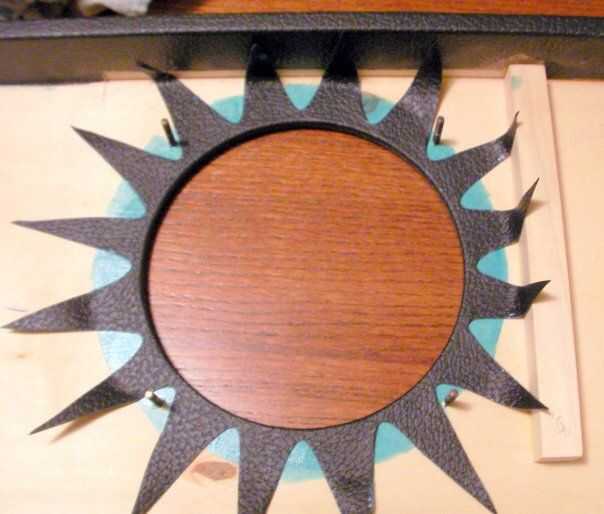

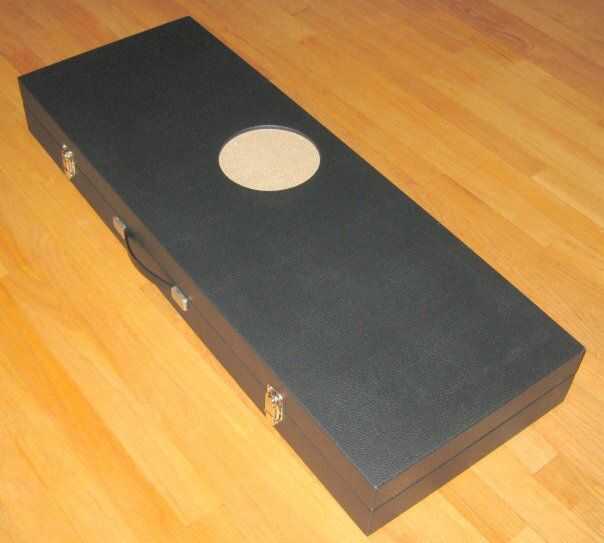

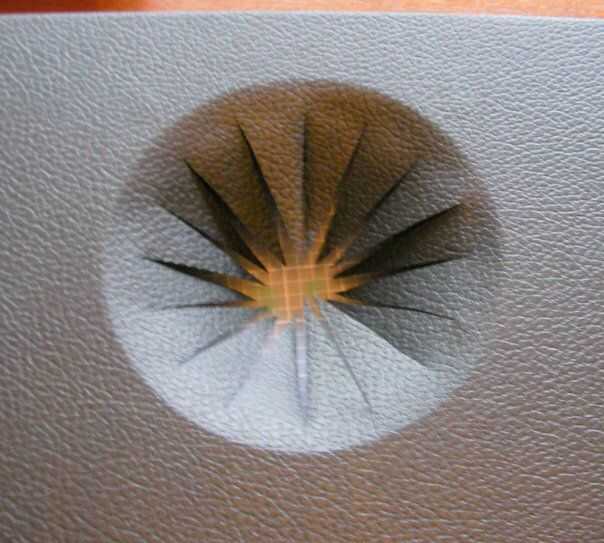

El otro reto interesante fue el recorte de la rejilla del altavoz. Yo quería un agujero redondo y no tenía idea de cómo iba a terminar, pero terminé pudiendo calor el tolex y stetch lo suficiente para poder envolver completamente el agujero del altavoz. Las imágenes dan una idea bastante buena de cómo corté el Tolex para este paso. Cuando el pegamento estaba listo, calienta el Tolex con un sistema de pistola de calor pequeño bajo y lentamente lo trabajado alrededor del borde del caso, estirando suavemente y el Tolex en el interior de la caja de embalaje. Para el paño de la parrilla que utiliza una pieza que rescatado de la caja original y que montado directamente al altavoz montaje tablero usando cemento de contacto. Estaba realmente contento con la buena mirada limpia de la parrilla.

Prepariing un hogar esté ajustada para un Vintage a válvulas - un poco de trabajo Metal requerido
Una vez todo el Tolex fue pegado, recortado y retocado en caso necesario, preparé el interior de la caja para recibir el amplificador. Cortar y doblar un pedazo de tapajuntas de aluminio para ir detrás de él (que también va hacia los bloques de montaje y sobre la parte superior de ellos, que la placa frontal del amplificador se apoye contra el destello cuando el amplificador está montado). El parpadeo protege el amplificador de interferencia eléctrica (hum) y protege el caso superior el calor producido por los tubos. Básicamente he copiado esta configuración de la caja original. También pegué un trozo pequeño de Tolex sobre la amp en el área de montaje.

Acabado los espacios ocultos e instalación del Hardware

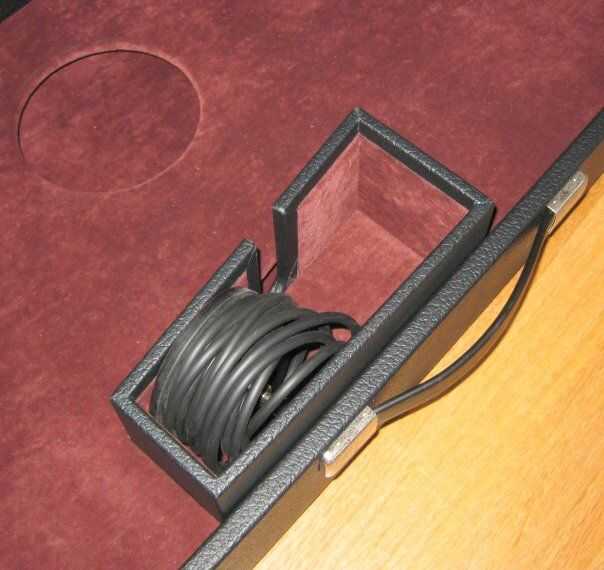

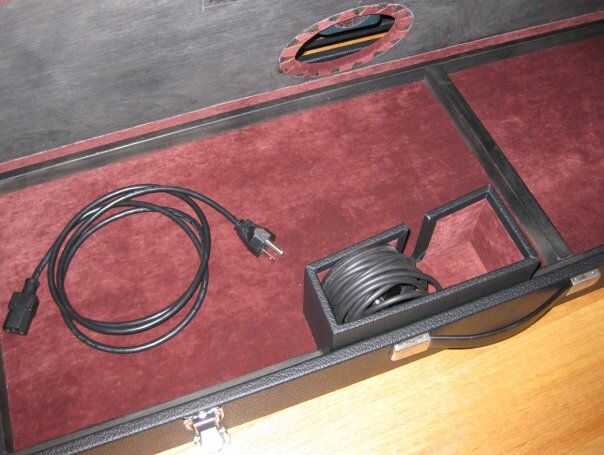

Para el fondo de la caja pegué 3/4 "x 3/4" tiras de álamo (pintado de negro) a lo largo del interior perímetro de la caja y añadir otra tira cerca de la mitad para apoyar el fondo falso y la parte inferior se dividen en 2 compartimientos. Usé pegamento de construcción Liquid Nails para esto. Entonces hice la caja mic y pedal totalmente equipadas cuidadosamente el caso para que no interfiriera con el ajuste de la guitarra. Después de marcar la posición de la caja, cortar el terciopelo para el inferior, luego usa el adhesivo en aerosol de 3 M para pegar el forro en su lugar. Deja la madera debajo de la caja del micrófono y el interruptor de pie desnudo y había pegado a la caja en su lugar usando adhesivo de construcción Liquid Nails. Montar el caso con nuevas bisagras, cierres, estancias de la tapa y cromo pies (para proteger la parte inferior de la caja) y fue capaz de volver a utilizar la palanca de la caja original.

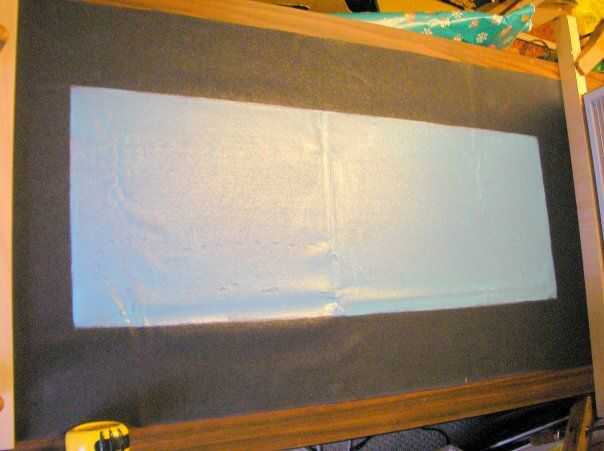

Haciendo el falso fondo y tapa de cojín - acolchado de espuma y terciopelo para proteger a ese antiguo Silvertone
Con todo el hardware en su lugar, hice el fondo falso para el caso de otra pieza de contrachapado de abedul 1/4". Después de cortar para caber alrededor de la caja del micrófono y conmutador de pedal y la tapa soporta, usé mi router y plantilla de corte del círculo y orificio de la parte de atrás del altavoz, aerosol pintado de negro la parte posterior de la Junta porque no planeo cubrir con terciopelo. Luego rellena la parte superior del falso fondo con alguna espuma de artesanía de 3/16 (que está disponible en rollos de 24" de ancho) y cubre la espuma con terciopelo, que envuelve el borde de la madera contrachapada. Utilizando las mediciones de la guitarra, corte un bloque de nogal para apoyar el cuello y mantener la guitarra en su lugar dentro de la caja y otra para sostener el cuerpo de la guitarra del mano derecha de soporte. Había acabado con laca de spray y cubre las superficies de apoyo con terciopelo. Les atornillan en su lugar en el fondo falso. La última parte del trabajo interior fue un cojín de terciopelo para la tapa. Esto era necesario para sostener la guitarra suavemente en su lugar, y he hecho pegando algunos espuma de uretano a un pedazo de la espuma del arte. Luego en forma de los bordes de la almohadilla de una forma agradable, biselado como almohada y luego cubrir la almohadilla con terciopelo con el adhesivo en aerosol. Pegué el teclado para el interior de la tapa caja con cemento de contacto.

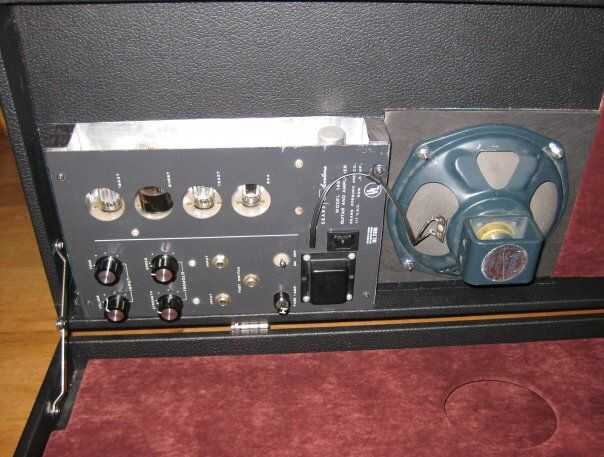

Instalar el amplificador - algunas mejoras en el camino
Antes de instalar el amplificador, reemplacé el cable original con un cable extraíble, con conexión a tierra que había rescatado de una fuente de alimentación de computadora obsoleto y sustituye los botones que faltaban de la original. Para ajustar el cable del ordenador extraíble tuve que cortar un agujero rectangular frente a la amp, que lo hice por agujeros en las cuatro esquinas y luego corte los lados del rectángulo con una cuchilla de metal de jigsaw.

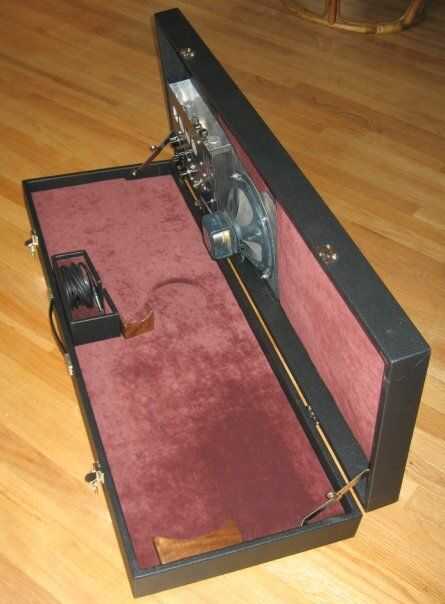

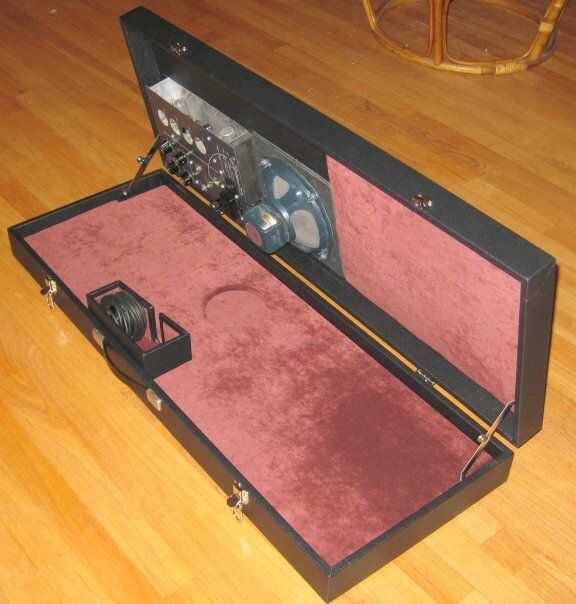

Mirando hacia atrás en el proyecto - dinero, tiempo, herramientas y resultados
Mi amigo y yo terminó gastando alrededor de $100 en el proyecto, para la madera contrachapada, cemento de contacto, Tolex, terciopelo, adhesivo en aerosol, espuma y hardware. Había terminado en el transcurso de 3 o más meses, trabajando cuando podía los fines de semana y algunas noches de semana. Para construir el cuadro usé mi Hanon, router, pistola de grapas neumáticas, lijadora orbital y unas pinzas. Para el Tolex y el interior utilicé una navaja de borde recto y cuchillo de pan (a forma de la almohadilla de espuma), así como un par de pinceles de espuma para aplicar el cemento de contacto.

Yo estaba muy contento con los resultados, y mi amiga estaba bastante contento. Si te inspira esta foto Instructable estaría encantado de responder preguntas y proporcionar más detalles sobre cómo ajustar el caso y cómo hice las esquinas (aunque necesitaría tomar algunos closeups de las esquinas pegadas a mi amigo). Por supuesto a empezar o bien tendría que construir su propio amplificador de tubo compacto (que podría hacer por la carretera), o recoger uno de estos en eBay o de un fondo de comercio local. Demuestran para arriba en eBay de vez en cuando, buscar "Amp en caso" o "Silvertone 1457". También hay un modelo de 1448, pero el amplificador en el que carece de un transformador, y no recomendaría usarlo puesto que carezco de amplificadores son tipo de peligrosos.
