Paso 2: El bloque de montaje de mecanizado

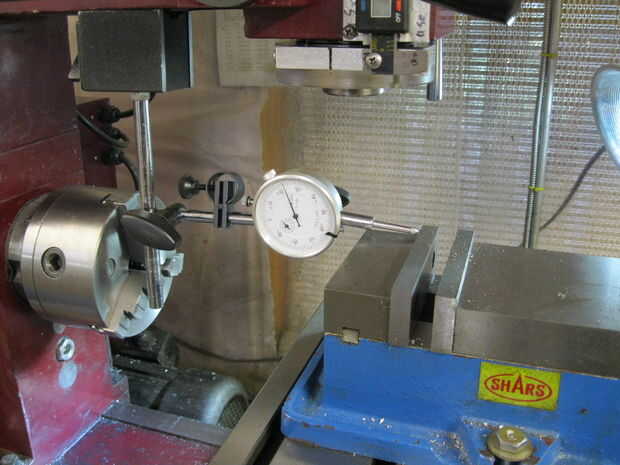

Comenzar por desplazamiento de su molino. Esto varía grandemente por diseño del molino por lo que no va sobre él aquí. A continuación montar su vicio a la mesa del molino y nivelar en el molino con un indicador de cuadrante. Para hacer este montaje el indicador de cuadrante perpendicular a la quijada fija del vicio. Mueva el vicio en el indicador para la mitad el recorrido de indicadores de dial. Luego mover el vicio de un extremo al otro en la dirección perpendicular al comparador. Cuando el vicio es cierto el indicador no se mueve (la medida exacta es lo de menos). Manera más fácil de ajustar el vice es aflojar los tornillos de fijación (dejarlos dedo apretado) y pulse sobre el vicio con un mazo a medida que mueve el eje. Si aumenta la velocidad del cambio de la esfera golpee el lado opuesto del vicio. Al llegar cerca de verdad la velocidad del movimiento del indicador de dial disminuirá y lento hasta detenerse a pesar de que el eje se va moviendo a la misma velocidad. Una vez que lo apriete los pernos de montaje de vice y correr la distancia completa del eje otra vez para verificar el vice no se movió durante el apriete del perno.

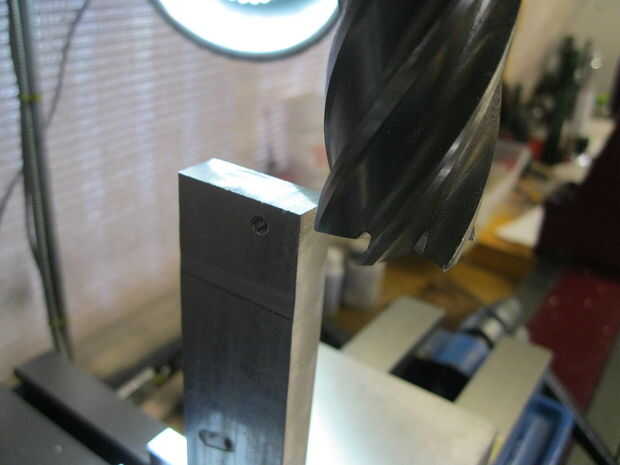

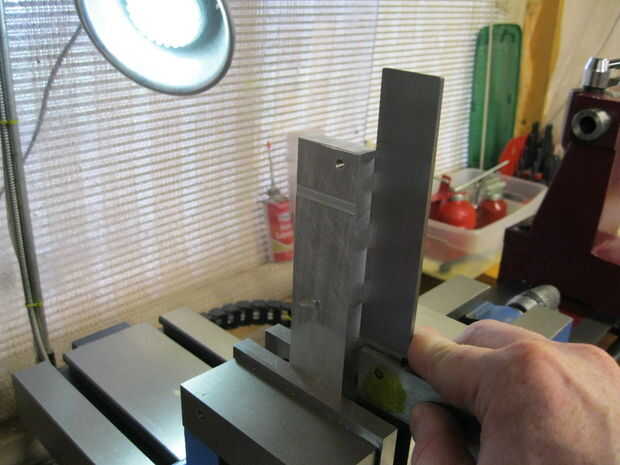

Carga de un molino de extremo mayor que el espesor del bloque en el molino con la pinza apropiada. Montar el bloque en el vicio con el borde más áspero hacia abajo apoyado sobre un paralelo. Tomar unos pases luz apagados que hay una superficie uniforme sobre todo el filo superior del bloque. Elimine las rebabas de todos los bordes luego giran el bloque 90 grados y con una plaza de maquinista defina el lado sólo se cortan perpendicularmente a la vice. Tomar la luz pasa hasta el final del bloque tiene una superficie uniforme. Elimine las rebabas entonces verificar los lados cortados 2 cuadrados entre sí con el maquinista cuadrado y marca estos lado para referencia futura. La condición de los 2 bordes restantes es poco importante para esta construcción. Pero para el aspecto visual es aconsejable tomar un skim en ambos para limpiar para arriba. Para estos cortes sólo tienes que configurar el borde fresado del bloque en un paralelo en la prensa y luego toman la luz pasa del lado áspero para limpiarlo. Después de cortar, desbarbar todos los bordes.

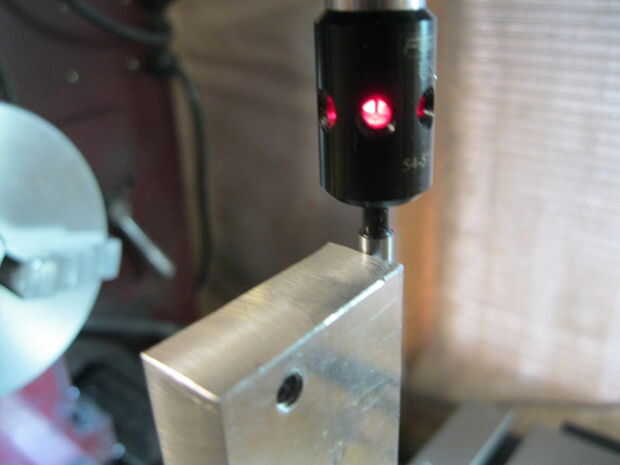

Hasta el bloque con un maquinista es Plaza para el borde corto marcado por encima y el borde largo marcado arriba es perpendicular a la vice garras. Con un buscador de borde encontrar el centro del bloque en el sentido estrecho y bloquear el eje. (En mi setup es el eje X). Continuación, utilice el buscador de borde y cero hacia fuera el eje restante en uno de los bordes. (En mi setup es el eje Y).

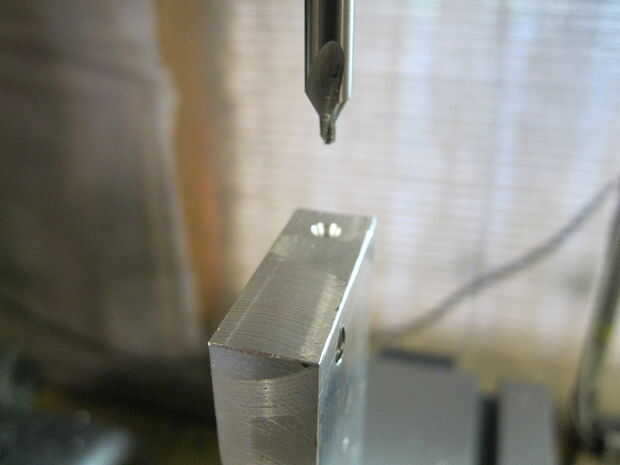

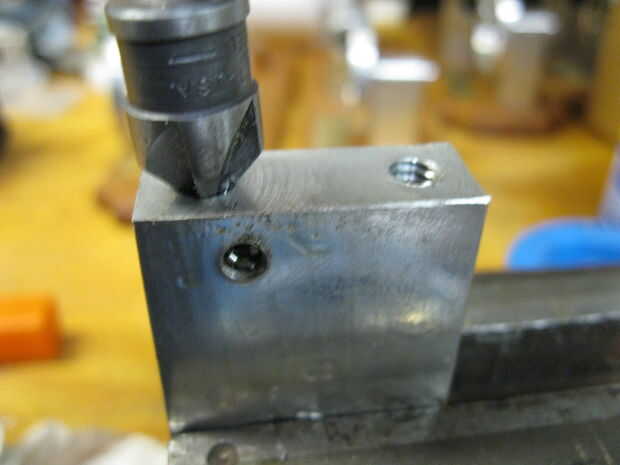

Carga de una broca de centro #3 en el molino con una pinza. Hacia el eje Y la situación de la primera perforación y bloqueo hacia abajo. Utilizando un montón de corte fluido taladro piloto el primer agujero. Sólo perforar hacia abajo hasta la parte del fregadero de contador del taladro sólo toca el agujero y deja un ligero bisel alrededor de él. Desbloquear el eje y trasladarse a la segunda ubicación y repetir esta operación.

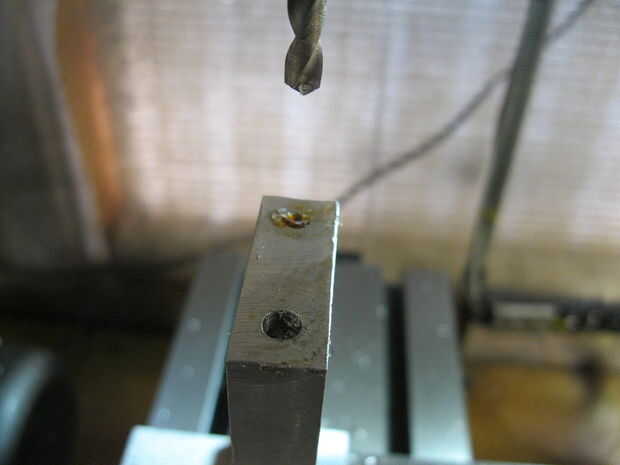

Sin desbloqueo cualquier eje Retire la broca de centro y reemplazarlo con una broca #7. Peck del taladro esta situación a una profundidad de ~ 1,5" utilizando un montón de fluido de corte. Quien no esté familiarizado con peck perforación el proceso es bastante sencillo. Primero empieza el molino / taladro y baje lentamente la broca hasta que entre en contacto con el fondo del agujero. Proceder a desglosar normalmente de 1/4" a 1/2". (Esta distancia depende del tamaño del taladro. Yo normalmente uso 2 a 3 veces el diámetro de la broca.). A continuación levantar el taladro y permitir que todas las fichas escapar de las flautas. Luego repita el proceso hasta llegar a la profundidad del orificio deseado. La razón principal para usar la perforación de peck es evitar que las virutas de atasco en las estrías de la broca. Una vez que ese agujero es perforado abre la Y y mueva hacia atrás para el primer agujero y repita este proceso.

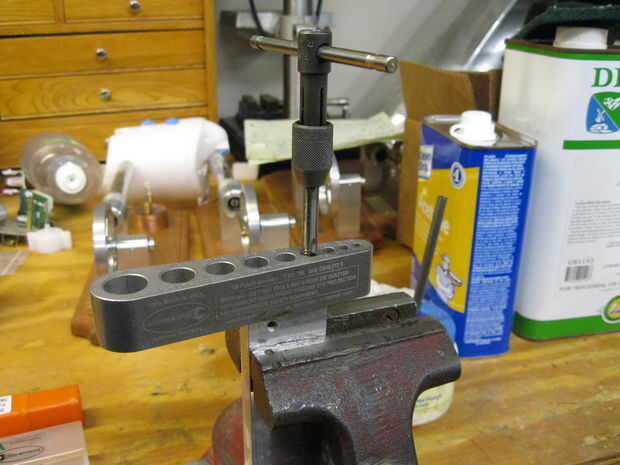

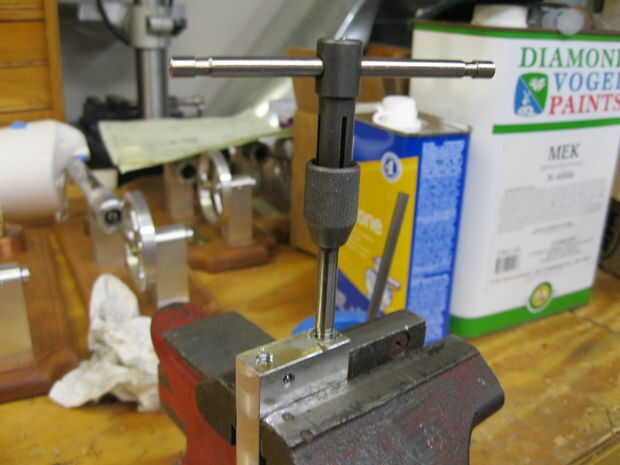

El siguiente paso es aprovechar los huecos. Esto puede hacerse en la prensa de molino, pero mina en un tornillo de banco ya que hay más espacio. Primero carga un grifo de 1/4"-20 en un mango de grifo. A continuación aplique una cantidad abundante de fluido de corte para el grifo y el agujero. El paso fundamental es a partir el grifo es para asegurarse de que el grifo es paralelo al cañón del agujero. Normalmente utilizo a una guía de grifo (se muestra en las fotos) para iniciar la toma. Para utilizar Coloque el orificio de tamaño correcto en la guía sobre el agujero para ser aprovechado. Asegúrese de que la cara de la guía es plana en la superficie del bloque. Inserte el grifo a través de la guía y gire mientras se aplica presión ligera. Una vez que el grifo se ha iniciado y ha ido ~ 6 rotaciones puede quitarse la guía del grifo. Cuando aprovechando las mejores prácticas para cada media rotación adelante invertir la rotación de un cuarto del golpecito. Esta acción rompe las fichas en el borde de corte y les impide jamming el grifo en el agujero. Como su atención tocando a la fuerza lleva a abrir la llave. Como las flautas llenan fichas aumentará la fuerza. Asegúrese de quitar el grifo completamente, limpiar las estrías y volver a aplicar el fluido de corte cuando la fuerza aumenta. También asegúrese de dejar de golpear ligeramente antes de la punta de la llave llega al fondo de un agujero ciego (abierto en un extremo solamente). Manera fácil de saber cuándo su cierre es poner un trozo de cinta en el grifo de 0,1" por debajo de la profundidad del agujero. Si usted no puede borrar las fichas según sea necesario o correr el grifo hasta el fondo de la rotura de grifo del agujero es muy probable. Salir de un agujero a un grifo roto puede ser muy difícil y o dañar lo contrario buena parte. Una vez que ambos orificios están roscados todo lo que queda es quitar la broca en el agujero. Utilice un poco de avellanado estándar a mano para quitar el borde levantado y añade un ligero bisel en el agujero.
