Ambilight no direccionable LEDs RGB [usando Arduino] (3 / 4 paso)

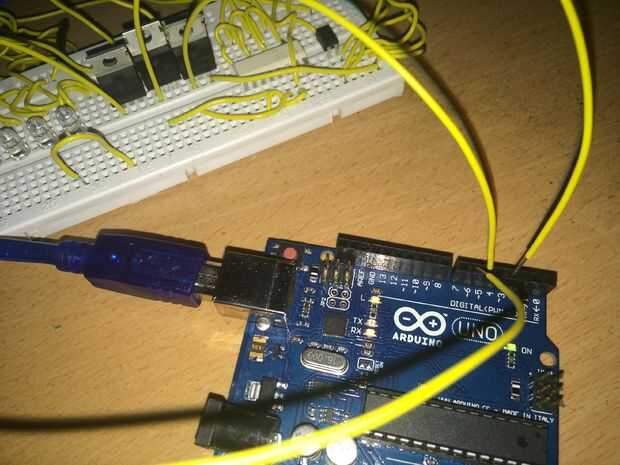

Paso 3: Conexiones de alambre

en mi caso soy sólo con un canal que va a utilizar sólo 3 pines de arduino que son pin 3,5,6 clasificado como R, G, B

Si usa más canales aquí todos lo pin...

canal 1 = 3,5,6

canal 2 = 9,10,11

sólo 2 canales en la ONU

comprobar el código para más de 2 canales en otros dispositivos...

para conectar el primer transistor es base a la clavija 3 rojo

es collecter consigue conectado a la clavija roja en el led

y del emisor a los 12v - [tierra]

lo mismo para los otros 2 transistores

se aplican los 12v + al común ánodo del led.

eso es todo... comprobar los resultados...
