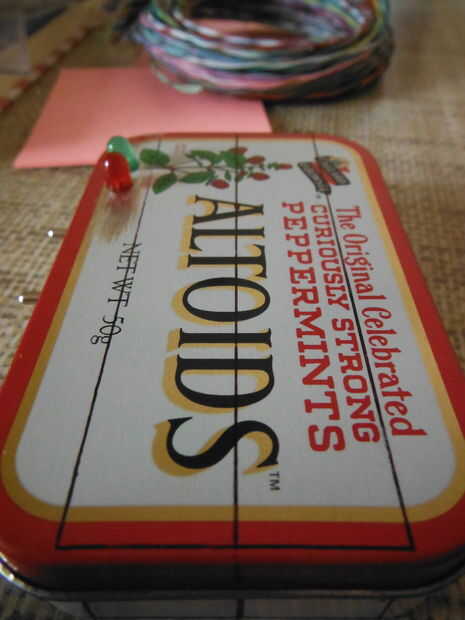

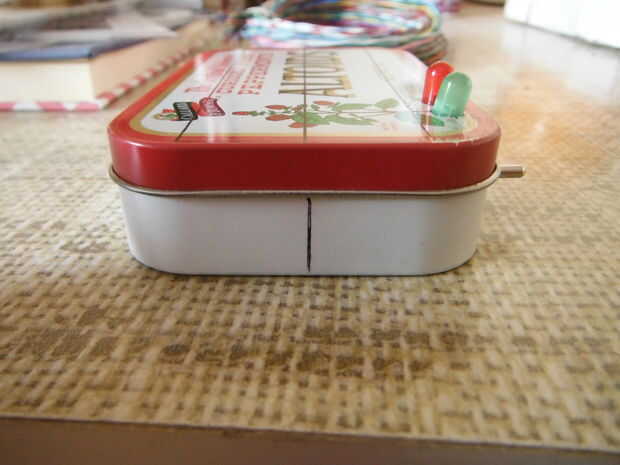

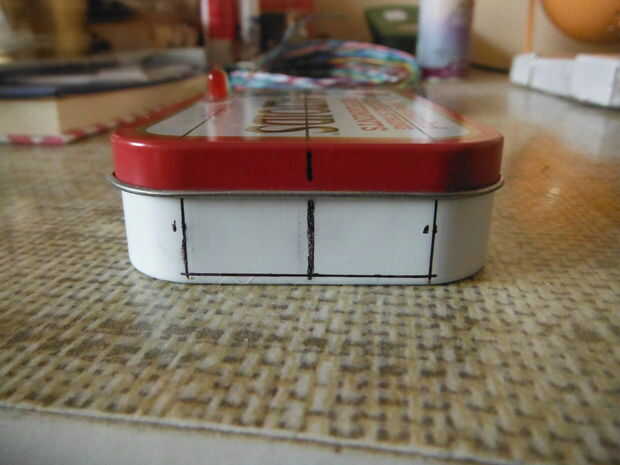

Paso 1: Planear hacia fuera

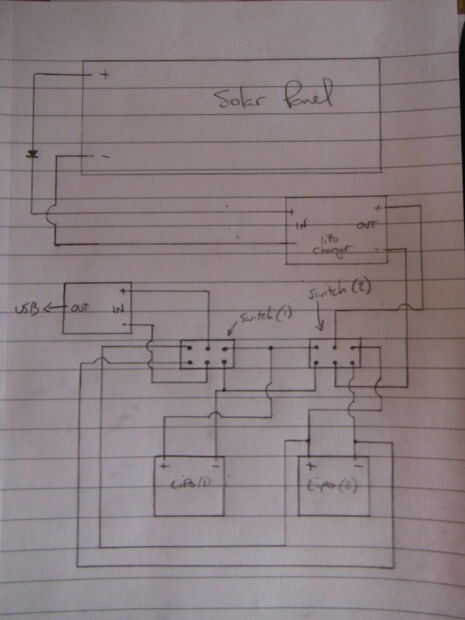

Las únicas partes que no muestran en el esquema son el voltímetro y el dínamo. Habría hecho el dibujo ver desordenado y confuso. Todo lo que tiene que ver con la dinamo (motor) es el cable (+) y (-) terminales de centro del interruptor 1 (uno a la izquierda en el esquema). Además, no olvidéis conectar un diodo en el lado positivo del motor o bien las baterías potencia cuando se enciende!
El voltímetro depende de con qué tensión desea medir. Quería medir la tensión que el convertidor. Así, se me dirá la tensión de cualquier batería es alimentar el convertidor y me permitirá ver cuando es el momento de cambiar a la otra batería. También medirá el voltaje de salida de la dinamo. Si lo haces de esa manera, solo alambre el voltímetro a la entrada del convertidor boost en paralelo con la alimentación. Si usted quiere medir cuanto voltaje el panel solar está poniendo hacia fuera en su lugar, conecte el voltímetro a la entrada del cargador LiPo en paralelo con el panel solar (Ten en cuenta si haces que extraerá una pequeña cantidad de energía desde el panel de la pantalla de LED de potencia y en función de la salida del panel no puede tener suficiente voltaje para cargar la batería y el medidor de energía al mismo tiempo). Usted no tiene que preocuparse por ese problema si tienes un voltímetro de 3 hilos, como puede utilizar batería energía a la pantalla de LED y apenas enganchar el alambre de detección a la salida del panel. Si no quiere el metro en todo el tiempo, puede cablear un interruptor momentáneo en serie con el cable positivo y apenas empuje el interruptor cada vez que desee ver la lectura de tensión.
