Paso 3: Agregar el convertidor de DC/DC Buck Boost
En primer lugar una teoría sobre el Convertidor Buck:
Nota Esto es un BUCK BOOST no sólo un impulso o Buck converter allí es una diferencia. Este convertidor de tanto sube y baja tensión. Los otros no uno o el otro.
Una vez que entienda lo que hace el dispositivo más entenderás la utilidad del proyecto.
Un convertidor Buck sencillamente toma tensión lo que pones en él, (en este caso 3-32 voltios DC) y salidas de voltaje lo que se establece en. Es decir, si tengo un panel de LED 12vdc, puedo configurar el convertidor de 11.5-12 voltios DC con mi multímetro, y lo que va a salir. Ahora lo bueno es esto!
Si pongo en 18vdc escupirá a 12vdc, si tomar una batería de 9vdc o una batería de 6 v CC y lo de la entrada, el convertidor convertir voltaje amperaje y hacia fuera de 12vc. período.
Por lo tanto que puede usar pilas, entradas de tensión extraña desde un pequeño panel solar, una antigua fuente (transformador de DC), cualquier número o fuentes y el convertidor sólo cambiaremos a los 12V que necesita el LED para funcionar.
Podría imagen cómo esto podría ser útil en caso de emergencia donde tienes las baterías no es buenas a la izquierda, incluso su batería de coche puede ser bastante muerta.
Nota *** Buck Boost convertidores son bastante eficientes en la gama plus de 90%. La eficiencia aumenta más su tensión de alimentación es + o - de la tensión de alimentación del LED. .... Si la tensión de alimentación era de decir 9vdc a 14vdc que la eficiencia sería superior de conversión de 4vdc a 12vdc. Desnudo en cuenta también si no hay suficiente amperaje disponible en 4vdc convertir a 12V el LED no se enciende!
********************************************************************************************
Pasar (si consigo prolijas pero creo que ayuda a principiantes).
Antes de hacer cualquier otra cosa estar dispuestos a poner un trozo de cinta aislante o algún otro aislante bajo el convertidor después de soldar. No quieres corta las conexiones en la placa de circuito en la lata Altoids.
Usted ha sido advertido! :)
Mirando el convertidor fuera el paquete ver pads de soldadura de terminales en ambos extremos del tablero. Preste especial atención a lo que se imprime en los extremos del tablero. Uno de los extremos dice IN y el otro. es decir, voltaje de entrada y tensión de salida de la fuente >> al dispositivo LED etc.
También nota que pastillas de ambos extremos al lado de la soldadura tendrá un (-negativo/negro cable) cojín y una (+ cable rojo positivo) almohadilla. Asegúrese de que estos engánchate derecho primera vez!
Con estos convertidores la mayoría no tiene protección de la polaridad. Si conectes se hacia atrás ZAP es tostada, muerto!!!
Tienes que soldar el cable rojo del interruptor a la + entrada lateral del convertidor. Suelde el cable negro que viene desde el fusible al - lado de la entrada.
En la salida lateral (hice un cable de conexión corto) suelde el cable rojo a la + hacia fuera y el negro con el - out.

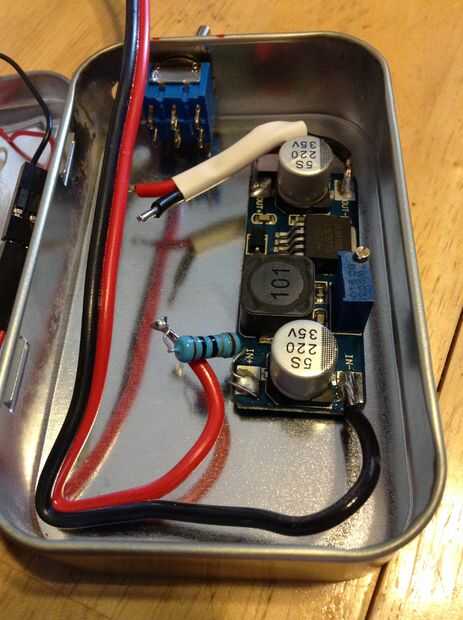

Importante! Usted verá una resistencia de 10 ohmios azules en el positivo + el lado de la salida, de mi imagen no se necesita. Puse ahí a experimentar con una idea y se olvidó de quitar antes de tomar la foto! Otra vez no use una resistencia en la salida positiva!!!!

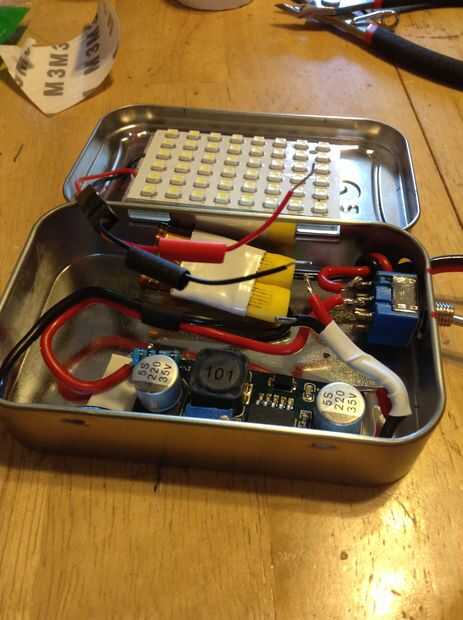

Entonces soldar los cables del LED (con tubería del encogimiento del ya de los alambres), rojo con rojo y negro con negro. después de hacer que se deslizan el calor tubería de encogimiento sobre las conexiones y aplicar calor desde el encendedor de termocontraiga en su lugar.
