Paso 1: Diseñar el molde
He incluido enlaces a los archivos que he creado pero si tienes experiencia con CAD y quieren tener un ir en diseño su propio molde aquí están los pasos principales...

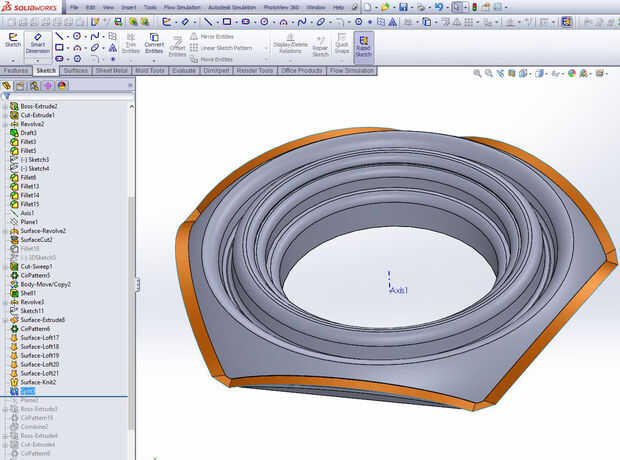

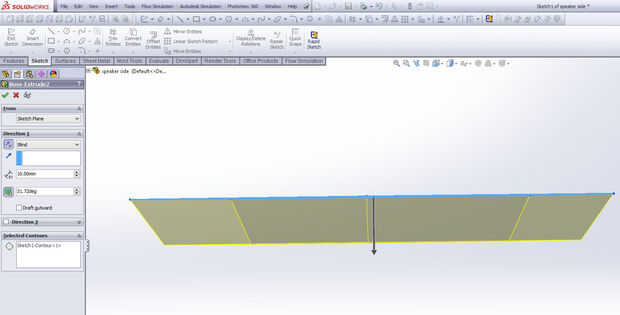

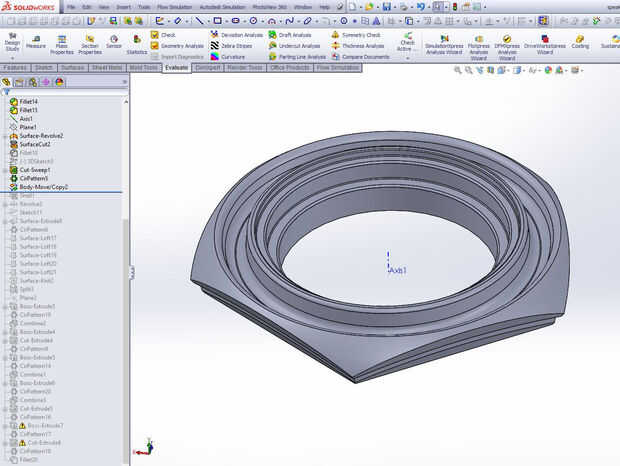

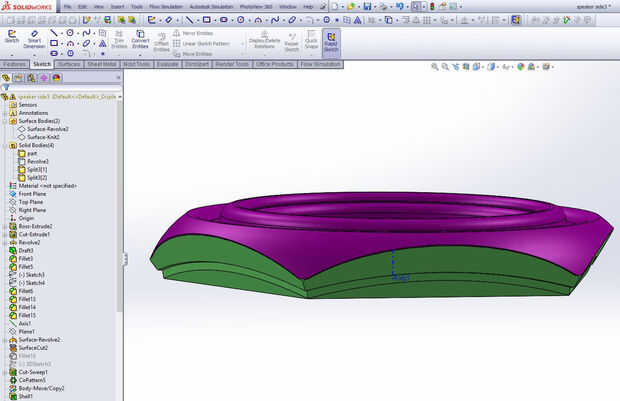

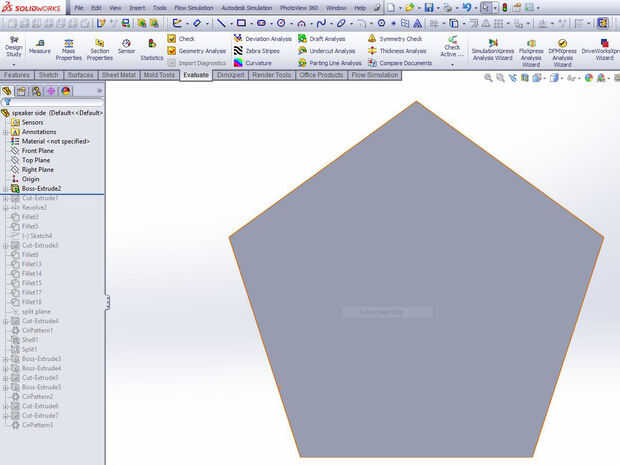

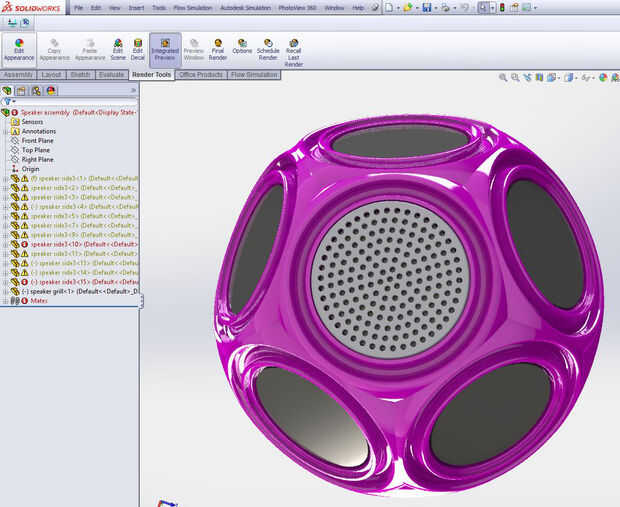

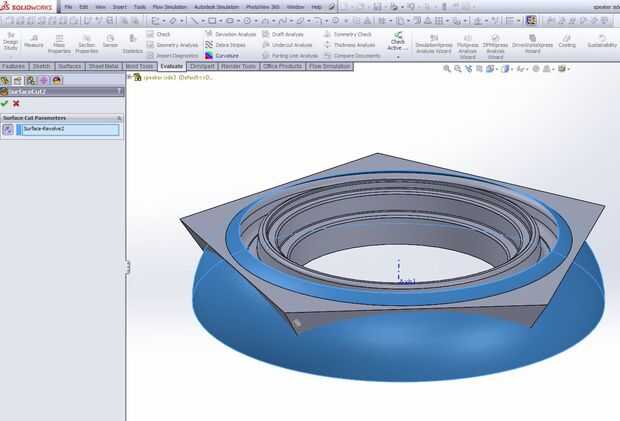

- Para empezar, quiere lo que la parte final se verá como lo que va a salir el molde del diseño. Cada cara es esencialmente un Pentágono con un 31.72deg mitre. He utilizado características como giran, superficie corporal cortes y filetes para crear una forma era feliz con. La forma final vendrá en última instancia abajo a usted y a su opción de altavoz... Lo importante a considerar en esta etapa es que esto tendrá que extraerse del molde para pensar en donde el splitline se y evitar excesos en la dirección del elenco a eliminar. Añadiendo leves borrador a paramentos verticales también hará más fácil de quitar...

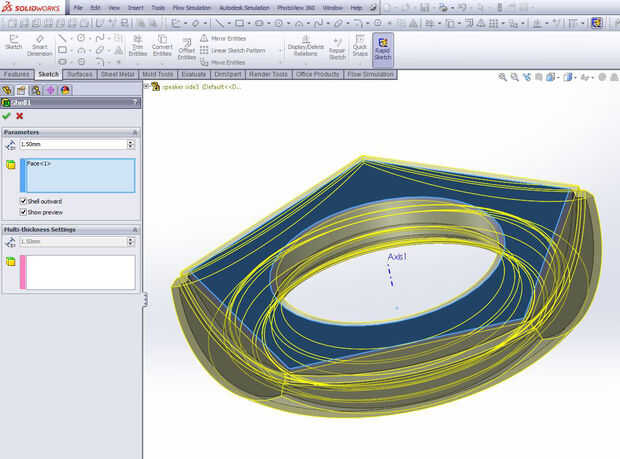

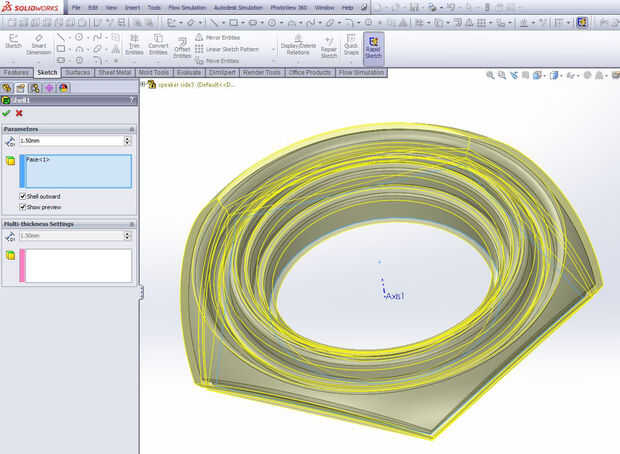

- Una vez que tengas tu feliz con un diseño, use la herramienta shell. Seleccione una cáscara exterior con un espesor de pared en menos de 1,5 mm, con la cara inferior seleccionada como el quitar.

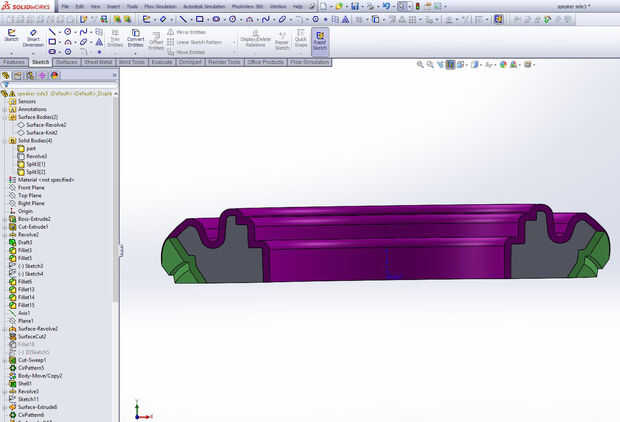

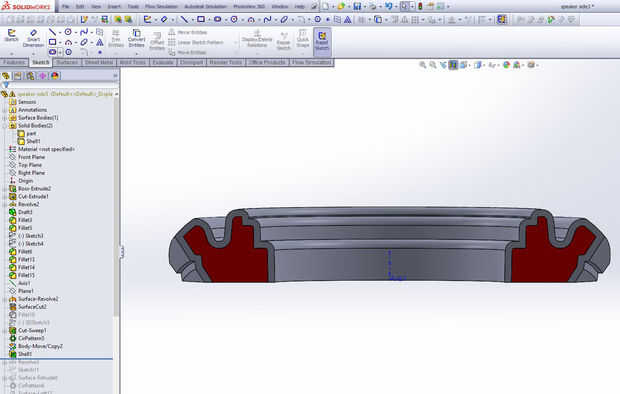

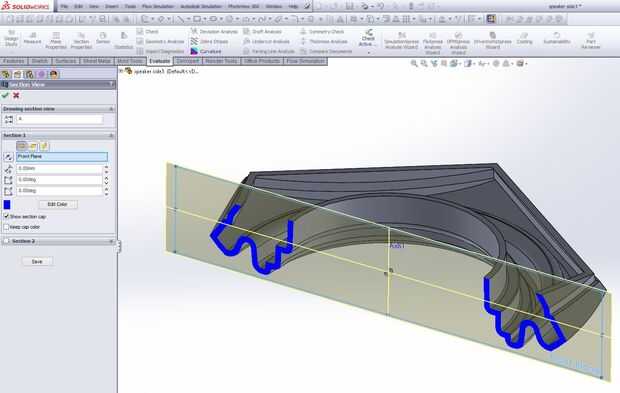

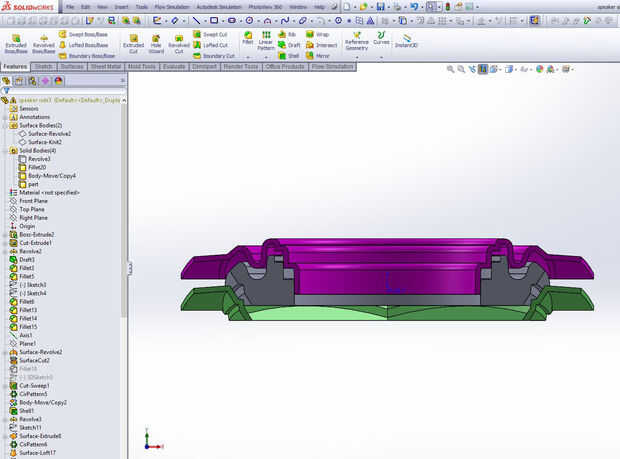

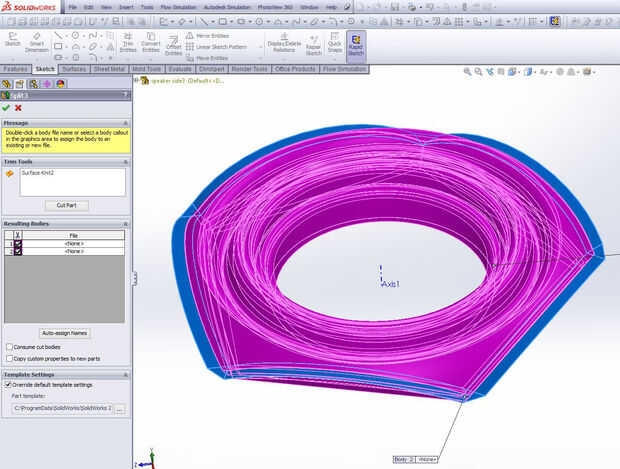

- Ahora debe tener un resultado negativo de su forma original - el comienzo del molde. Actualmente debe ser un cuerpo por lo que tendrás que dividirlo en dos cuerpos, en un plano que permite que el molde sea tirada aparte y quita el molde. Si no tienes mucha experiencia de diseño para el moldeado que puede hacer una búsqueda en Google para consejos - diseño de piezas de moldeo a presión todos los días en el trabajo que ayuda a...

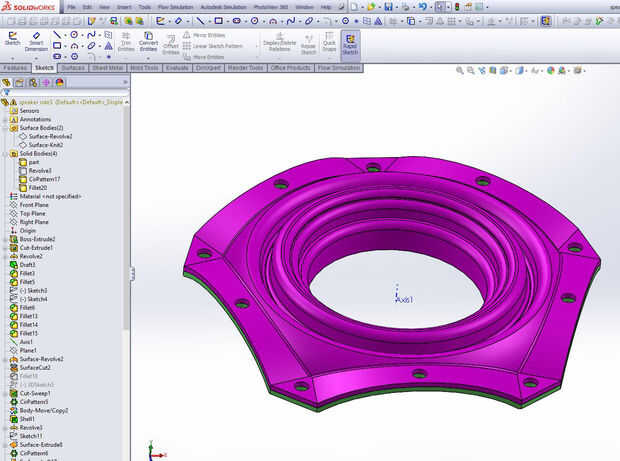

- A continuación añadí partes y características a los dos mitades que le permitirá ser afianzado con abrazadera juntos para el bastidor del molde...
- Ahora debería tener una exportación lista de molde para impresión 3d!!!!

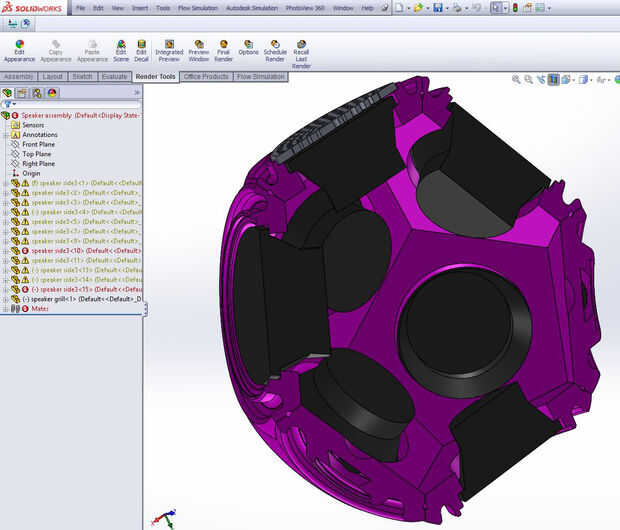

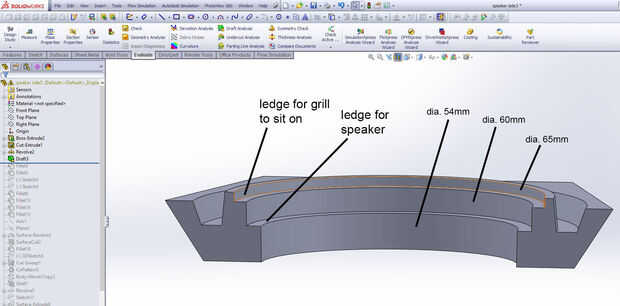

He añadido notas sobre las fotos y mirando mi árbol de característica CAD puede ayudarle a lo largo de...
