Altavoz dodecaedro acrílico con sonido reactiva LED (3 / 7 paso)

Paso 3: Cableado de altavoces

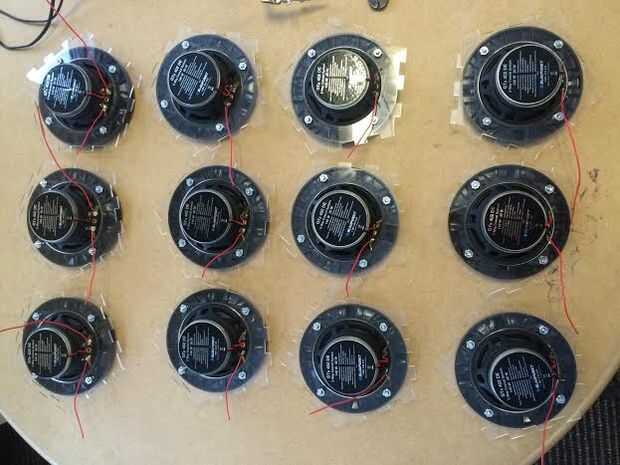

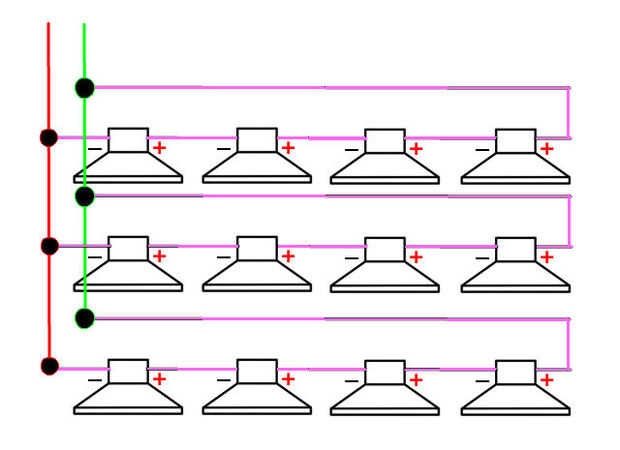

Como estamos usando 12 altavoces, vamos a ser cableado en paralelo para que el se puede conectar a un amplificador monocanal. Para el cableado va a necesitar (3) hilos blanco de 7", (3) cables de Red 7", (9) 3" rojo cables ** si sólo tienes un cable de color que está muy bien, los colores son solo para organización purposes.* * Conecte los cables (3) 7" blanco a 3 terminales negativos de diferentes oradores. Ahora Conecte los cables de Red 3"(9) a los terminales negativos de 9 altavoces restantes. Ahora toma los cables de Red 7"(3) y conectar 3 bocinas separadas positiva que ya cuentan con un cable de 3" conectado a la terminal negativa. Una vez que tengas todo planeado y conectado Solde las conexiones en su lugar.
