Altavoz amplificado de potencia de iPod (1 / 4 paso)

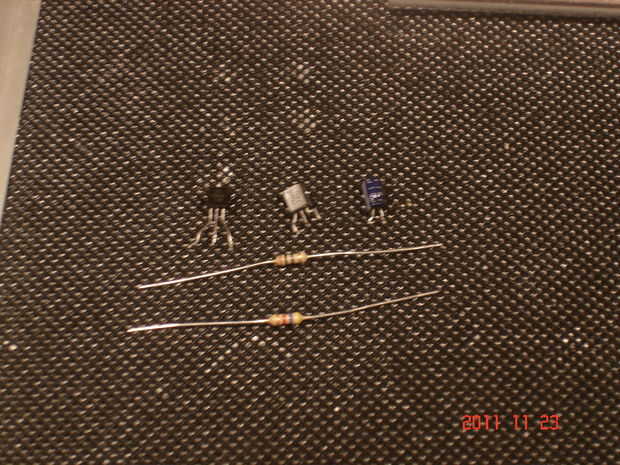

Paso 1: Partes y piezas

El ciruit utiliza sólo 5 piezas (no incluye altavoz) - muy común y fácil de encontrar. las partes son las siguientes:

NPN Transistor-2N3904 o BC548
PNP Transistor 2N3906 o BC327
condensador 10 uF
4.7 resistencia de ohmios k
Resistencia de 1M ohm

Como para el conductor, menor será la mejor, a un punto. No desea utilizar un controlador de los auriculares, o un controlador super barato. Controladores de los auriculares en la oreja son grandes, así como reproductores de DVD portátiles altavoces forma. Yo tengo la mía desde uno de esos. Son marca Panasonic y realmente tienen muy buen sonido. Es una buena manera de decir qué tipo de conductor puede ser el mejor por lo que fue de - si encuentra un controlador que se utiliza por algo que reproduzca audio, probablemente sería una apuesta segura para esta aplicación.

Otras partes que son necesitan incluyen:

conector de auriculares de 1/8 de pulgada (de los viejos auriculares)
conector de iPod
Recinto

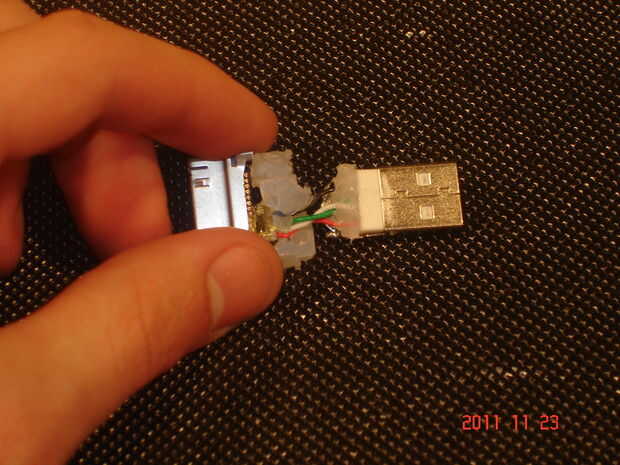

Una palabra sobre el conector de ipod-recomiendo atacar un cable USB para el conector, pero no use un cable nuevo. El nuevo tiene contactos en el conector solo por la potencia de funciones USB USB +-y señal +. Los conectores mayores tienen todos los contactos en el conector en su lugar, incluida la que necesitamos para alimentar el altavoz.

Y en cuanto a la caja, cualquier cosa pequeña. Originalmente iba a utilizar una lata altoids, pero era demasiado grande. (¿qué dice el tamaño de esta cosa?) Así que la próxima trataba de un envase de Tic-Tac, que difícil cortar un agujero para el altavoz, por lo que fue desechado. Entonces me encontré con la parte superior de una linterna vieja, que era el diámetro exzct del conductor que estaba usando, así elegí. Si se terminan usando algo loco del metal como lo hizo (en mi caso de aluminio anodizado) asegurar que la amp no accidentalmente hace cortocircuito contra el lado de la caja.
