Alta tensión de alimentación de la impresora láser (6 / 7 paso)

Paso 6: Encontrar salidas de alto voltaje

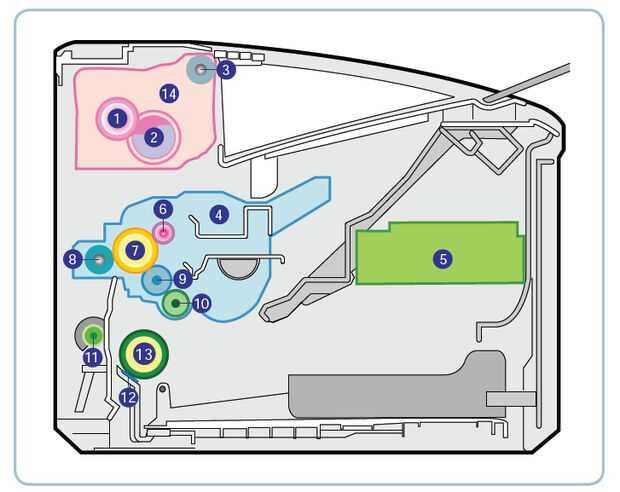

En este diseño de la impresora, casi toda la acción sucede en el cartucho de toner del repuesio. (AZUL DE OBJETO EN LA IMAGEN). La placa de circuito está montada en el lado vertical por lo que las salidas de alto voltaje toque los contactos del cartucho directamente sin necesidad de cables de voltaje alto espesor.

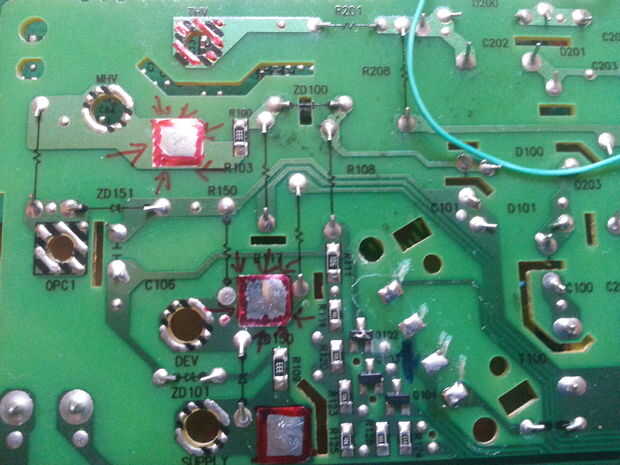

En este tablero de la fuente de alimentación, las salidas están claramente identificadas como DEV, MHV, abastecimiento y THV. Si lo tuyo no tiene tal etiquetado, intentar averiguar donde se encuentra la etapa de "desarrollo" de la impresora, entonces encontrar cualquier alambres o contactos metálicos que están tocando la fuente de alimentación. El contacto de tierra de alta tensión debe buscar el mismo (situado generalmente en la periferia de la envolvente del tablero todo).

En este punto si no entiendes por qué necesita un alto voltaje a tierra, usted probablemente no debería estar jugando con alto voltaje. Todos los resultados de las tensiones están en relación con la tierra. Necesitará una planta de alto voltaje y una salida de alto voltaje para cualquier diversión HV que desee.

Nota: El alto voltaje salidas son corriente continua.
