Alimentador del animal doméstico (2 / 4 paso)

Paso 2: piezas impresas 3D

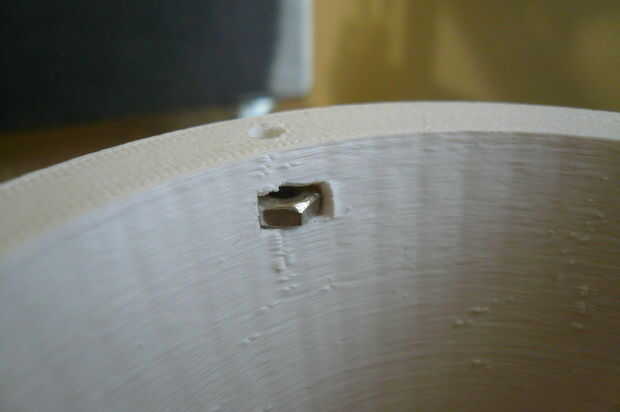

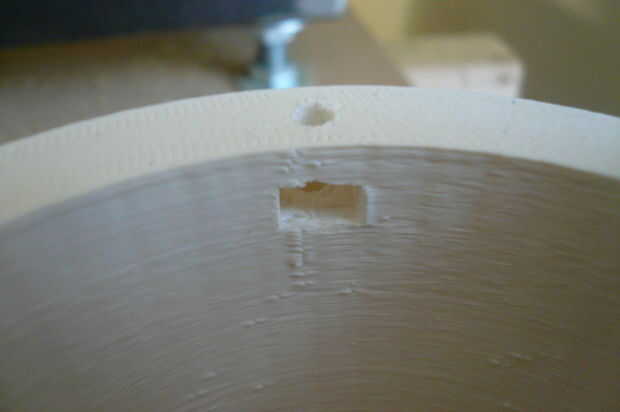

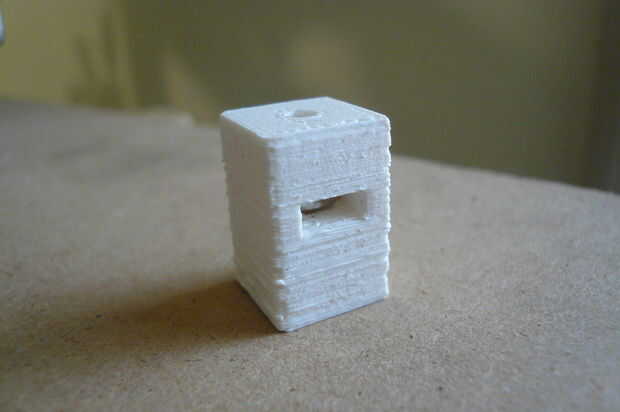

me dise que el alimentador de mascotas que tienen la mayoría de las piezas 3d impreso porque quería explorar las posibilidades del diseño mecánico con la impresión 3d.  Estas piezas están integradas con las piezas del estante y montar con los tornillos.  Diseñé las piezas con ranuras y agujeros en forma hexagonales para capturar las tuercas para que las partes se podrían montar con mínimas herramientas.  La capacidad de integrar las tuercas y los pernos en el diseño de las piezas es algo única a la impresión en 3d y para mirar limpio y construido a propósito.  Me gusta mucho este aspecto de 3d diseño impreso.

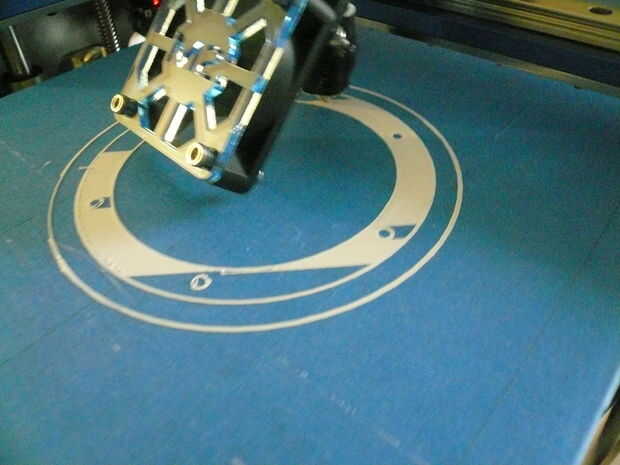

La cadena de herramientas de software general utilizada para crear piezas impresas 3d es como esta: diseño de un modelo 3d en el ordenador, corte el modelo en capas y escribir código de G que es utilizado por la impresora, envía el código G para la impresora como las partes se han hecho.  Esto requiere 3 piezas diferentes de software (diseño, corte, enviar).  Hice todo el trabajo de diseño para el alimentador del animal doméstico usando Solidworks.  Este es un gran software de modelado 3d pero es muy caro.  A no siempre tener acceso a este software por lo que he estado buscando en las opciones más baratas y libre.  Autodesk 123D, OpenSCAD, FreeCAD son tres programas he estado considerando.  Después he diseñado las piezas exportado de Solidworks en formato .stl.  El formato stl es básicamente una lista de números que definen los puntos de muchos triángulos en el espacio 3d.  Los triángulos se colocan para que coinciden con la superficie exterior de la pieza diseñada en el software de modelado 3d.  Ahora que tengo el fichero .stl puede introducirse en el programa de máquina de cortar.  Yo Slic3r pero otras opciones son Skeinforge y Kisslicer.  En el programa de Slic3r introducir los parámetros de la impresora M2, el filamento que estoy usando y los valores que controlan cómo se hará la parte.  Slic3r toma esa información y corta el modelo en rebanadas finas.  La forma de cada segmento se utiliza para crear el código G necesario para que funcione la impresora.  La salida del Slic3r es un archivo de texto pero normalmente se da una extensión. GCODE.  El G-code es una lista de instrucciones que indican a la impresora para mover de una posición a otra mientras también gira el motor de la extrusora para plástico de la boquilla y en la capa anterior de plástico.  Esta lista de instrucciones puede ser muy larga, decenas o cientos de miles de líneas de largo, pero no te preocupes porque probablemente nunca tendrás que ir aunque ellos.  A veces necesitará editar las líneas al principio y al final del archivo, pero no gran cosa.  Entonces cargué el archivo de código G en Ponterface que es el programa que envía el código de G a la impresora.  Ponterface también se utiliza para controlar manualmente las temperaturas y el movimiento de la impresora.  Una vez que el G-code es importado y la extrusora está caliente puede golpear el botón de impresión y la impresora comienza a hacer la parte.

Se trata de la configuración general de Slic3r que utiliza para hacer las piezas.  Estas opciones que las partes estructuralmente para el alimentador del animal doméstico.  Utilicé Slic3r versión 0.9.3.

Altura de la capa = 0.2 mm
Perímetro = 2
Capas de sólidos = 3
Relleno es rectilíneo con densidad de 0,2 cada capa en 45 º
Velocidad de perímetro = 90mm/s
Velocidad de relleno = 100mm/s
Puente de velocidad = 100mm/s
Velocidad de traslación = 200mm/s
2 lazos para la falda

Continuación se enumeran las piezas necesarias para el alimentador del animal doméstico con cantidades y tiempos de impresión reales basados en los valores ya mencionados:

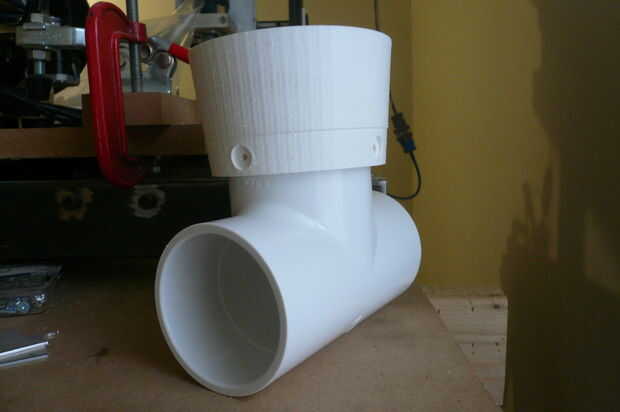

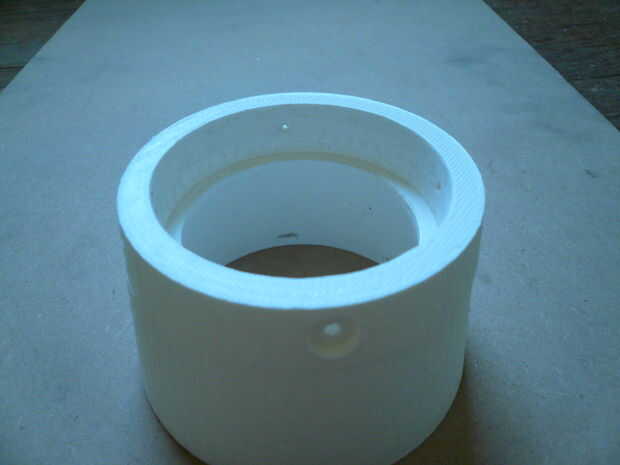

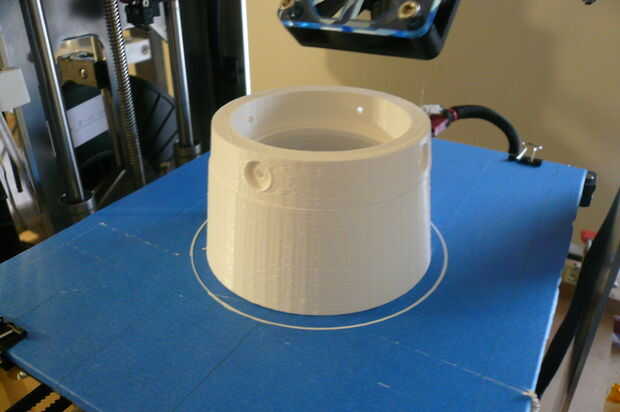

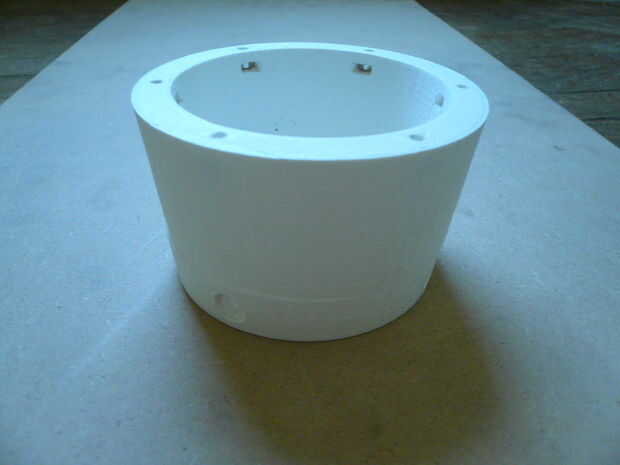

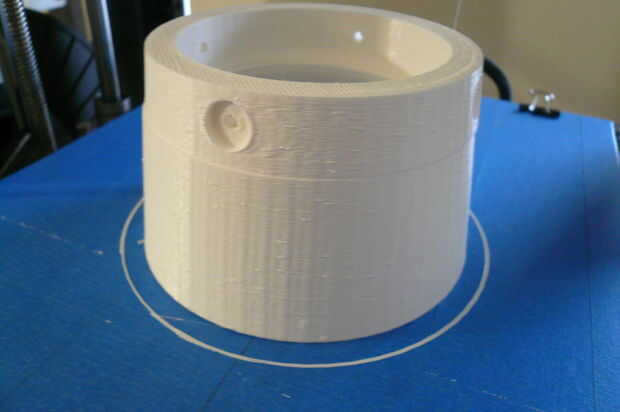

1. El lanzador embudo - tamaño 97x97x58mm - cantidad 1 - tiempo de impresión: 2 h 57min

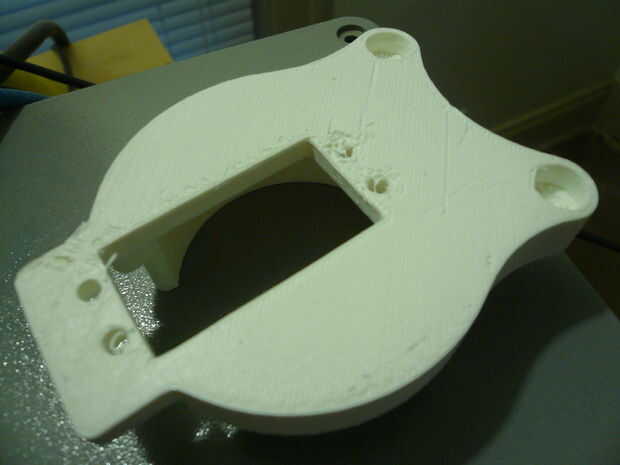

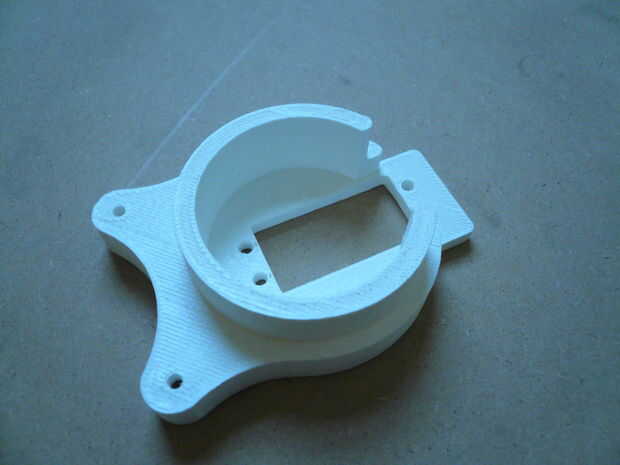

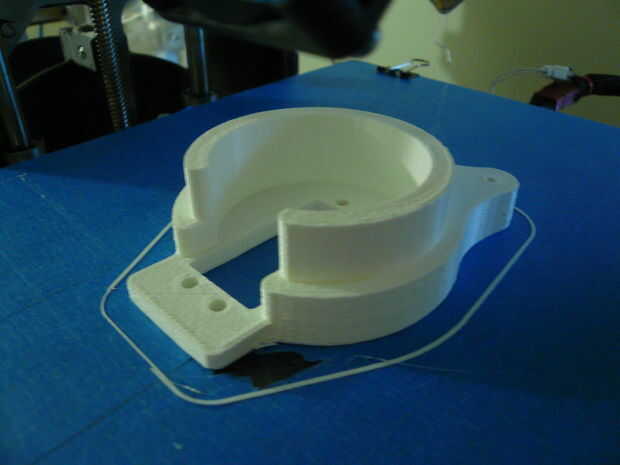

2. Servo Mount - tamaño 67x93x26mm - cantidad 1 - impresión: 1hr 16min

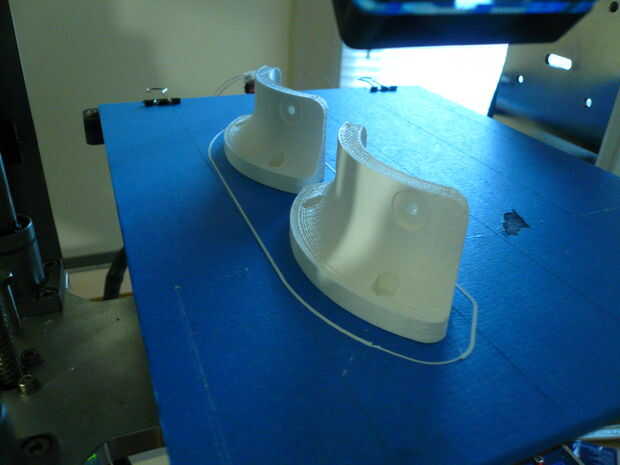

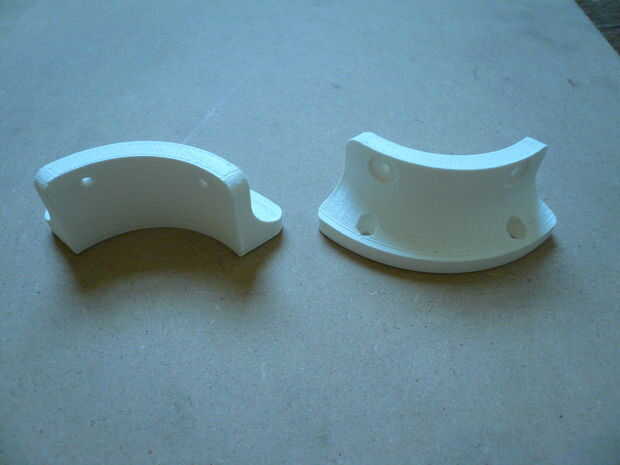

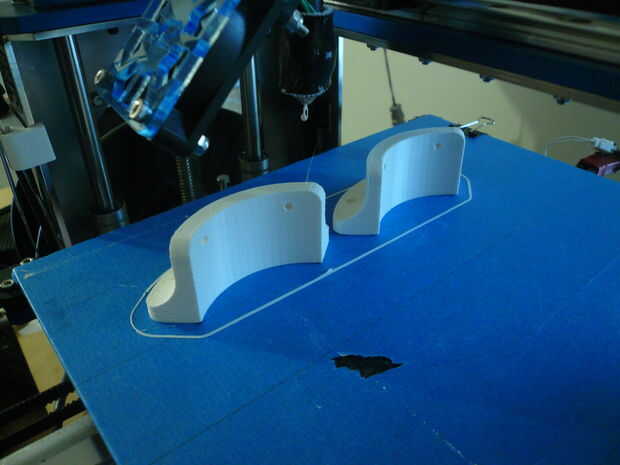

3. Madera de soporte - tamaño 79x32x32mm - QTY 2 (impreso al mismo tiempo) - imprime tiempo 1hr 15min

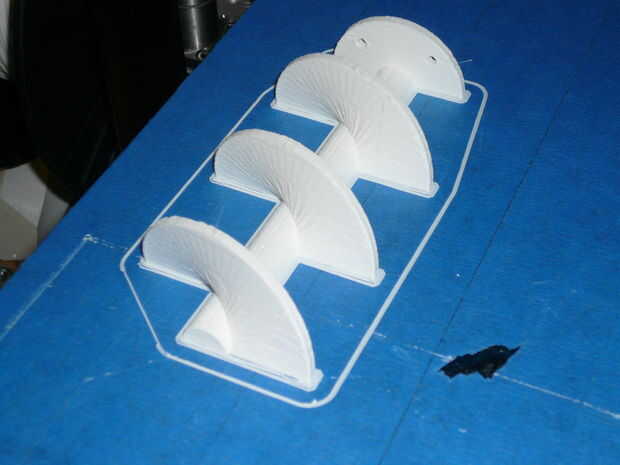

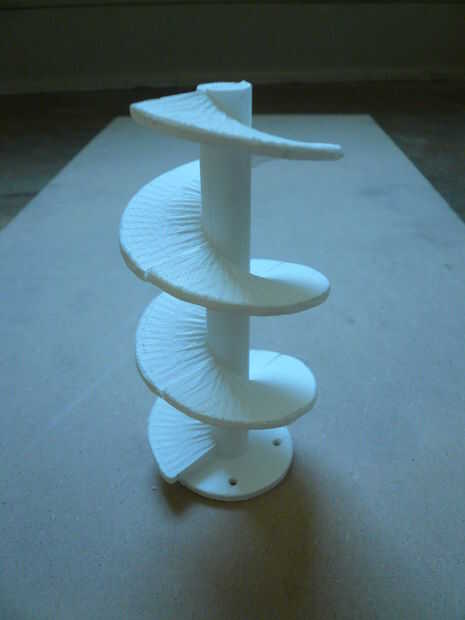

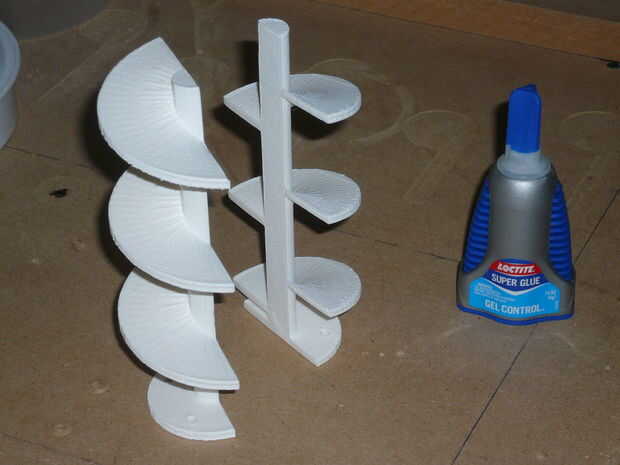

4. Tornillo del taladro corte 1 - tamaño 59x124x30mm - cantidad 1 - tiempo de impresión: 1 h 11min
5. Tornillo del taladro corta 2 - tamaño 59x124x30mm - cantidad 1 - tiempo de impresión: 1 h 11min

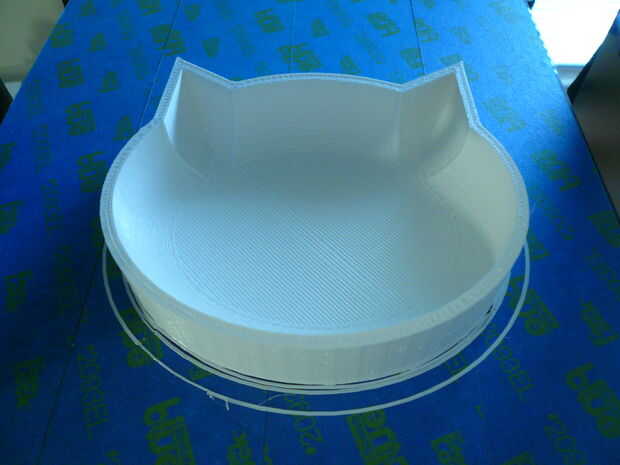

6. Trocitos de plato - tamaño 108x97x23mm - cantidad 1 - tiempo de impresión: 1hr 32min

Se suman y se obtiene 9 h 22min de impresión! Me gusta diseñar mi proyecto antes incluso de hacer la primera parte porque a menudo hacer revisiones buena yendo a través del proceso de diseño.  Después de terminar todas las piezas de la impresión me di cuenta de la impresión 3d es aburrido y temible al mismo tiempo.  Pude hacer otras cosas mientras la impresora funcionaba pero faltó hacia fuera en el disfrute de hacer realmente algo.  Mi perfil Lee "Disfruto haciendo las cosas más realmente utilizarlos" e impresión 3d ha desafiado esto.  Su impresionante ver algo que has imaginado y creado en un ordenador sólo vienen a la vida pero se siente como si algo se pierde de solo clic en los botones para hacer que suceda.  Que puedo encontrar un equilibrio para proyectos en el futuro.

He incluido los archivos de stl para su disfrute de la impresión.  Todos deben ampliarse y orientado correctamente, me avisan si hay problemas.  Si desea ver los archivos descargar NetFab estudio básico que un gran programa para ver y stl preparación de archivos para impresión 3d.
