Paso 6: Conectar el lector de RF

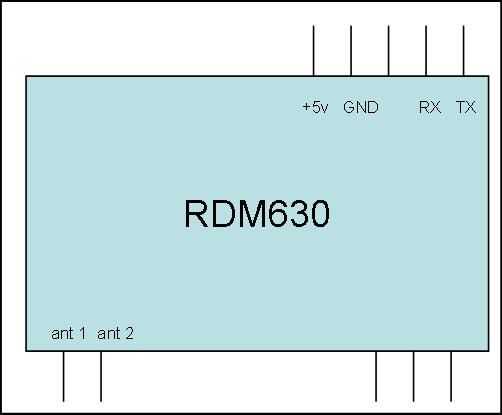

Conectar la clavija de TX de la RDM630 en la RX (pin 0) de Arduino
Conectar el pin de 5V de la RDM630 a + la + 5V de Arduino
Conectar el GND a GND de Arduino
Terminé usando el RDM630 porque quería añadir mi propia antena (ver siguiente paso). Sin embargo, también he utilizado un ID-20 (ID innovaciones) que tiene una antena incorporada. Debido a su gama limitada es menos tolerante a las variaciones en la posición de la etiqueta en el cuello del animal, pero todavía funciona.

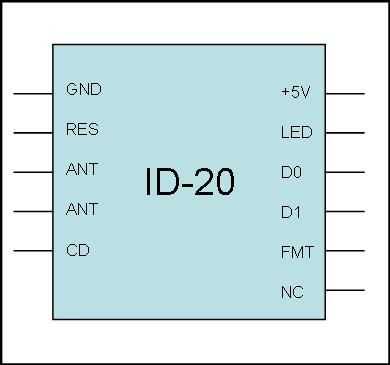

Si usa un ID-20 (ID-innovaciones):
Conectar el + 5V patillas y RES del ID-20 a los + 5V de Arduino
Conectar el pin GND y el pin de la FMT de ID-20 a GND de Arduino
Conectar el pin D0 de la ID-20 al RX (pin 0) de Arduino
No necesito nada comunicarnos con el lector, por lo tanto sólo usar pin D0.
El código de ambos lectores es el mismo. Básicamente la copié de esta fuente: http://www.arduino.cc/playground/Code/ID12
Es claro no exactamente quién lo escribió. Ahora usted puede probar si el lector trabaja escribiendo primero un sketch de Arduino que tiene solo esta función además de algo que utiliza el valor de salida para activar un LED, como en el código que encontrará aquí. Por cierto, para mi aplicación que no necesitaba distinguir entre etiquetas, así que la puerta está abierta para cualquier etiqueta (es decir, cuando RFID devuelve un 1), pero el código extraer el valor de la etiqueta real por lo que se podría modificar para realizar el procesamiento más sofisticada.
Cuando pones la etiqueta en el cuello del animal, trate de hacer que el plano de la etiqueta es más probable que en paralelo al plano de la antena.
Sitios útiles sobre el uso de lectores RFID con Arduino: http://www.tigoe.net/pcomp/code/category/PHP/347http://www.practicalarduino.com/projects/rfid-access-control-system
