Alimentación ininterrumpida - ampliar el tiempo de ejecución (2 / 12 paso)

Paso 2: Abra la unidad para tener acceso a las baterías y cableado

Abra la unidad quitando el frontal, lateral o panel inferior - el mío es el panel frontal.

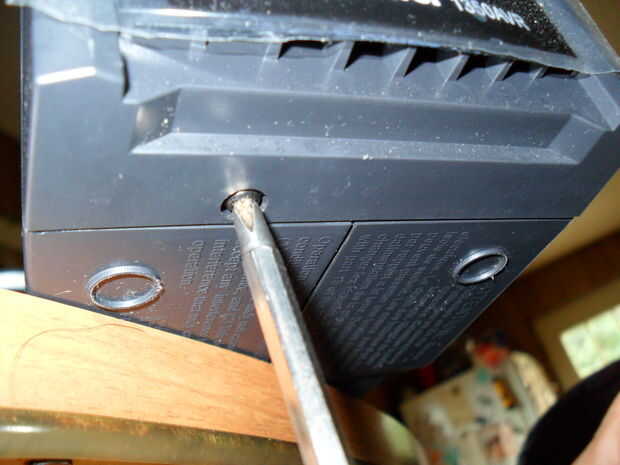

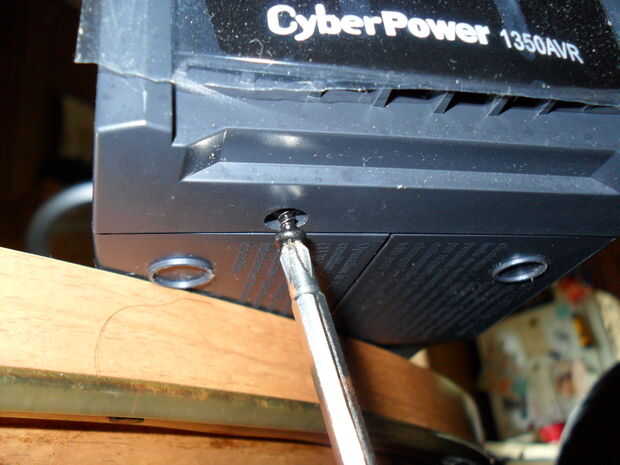

Hay un tornillo de ajuste de esta unidad que impide que las lengüetas del panel frontal deslizante en la posición «libre». El tornillo se encuentra izquierda de centro por debajo del borde del bisel.

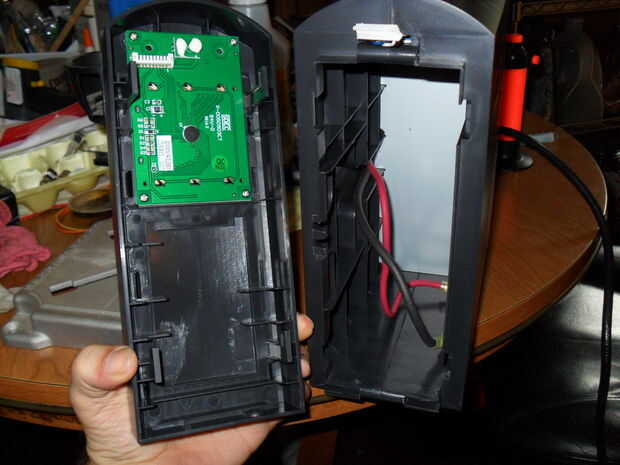

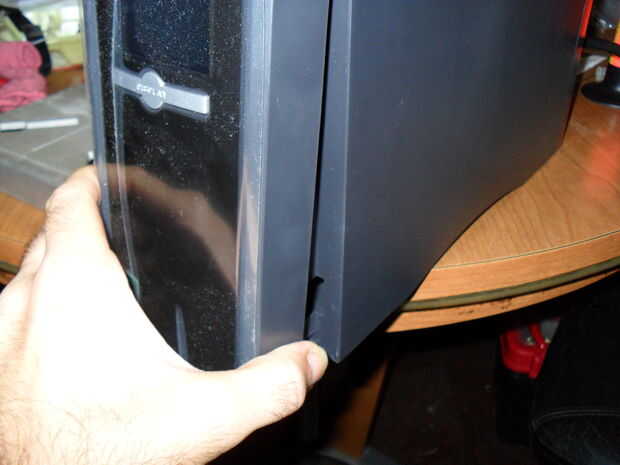

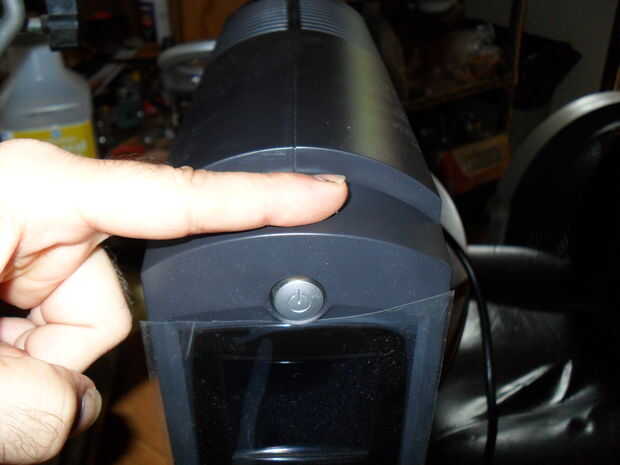

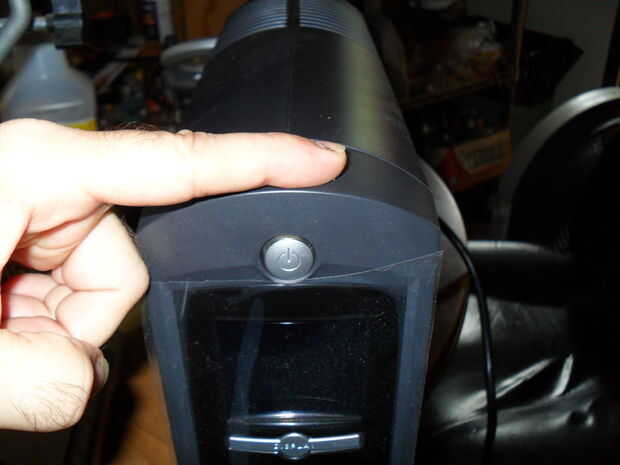

Después de retira el tornillo, deslice la parte frontal hacia abajo y luego tire de ella hacia adelante un poco. Hay un cable que alimenta la señal a la pantalla y se conecta a los interruptores. No quiere estirar el cable de la Asamblea, que se lleva a cabo por la fricción y es perpendicular a la dirección necesaria para el retiro. Retire el cable tirando suavemente hacia el arco superior de la luneta.

El frente está ahora completamente libre del chasis y puede apartar.

He utilizado un trozo de cinta para evitar que el tornillo de balanceo de la mesa y llegar a ser perdido. Se utilizará para re-assebly.
