Alegría zapatillas versión 2 (1 / 6 paso)

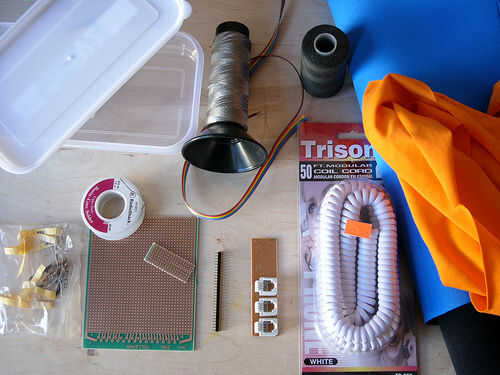

Paso 1: Materiales y herramientas

Materiales para las zapatillas de la alegría:
-Hilo conductor - 117/17 2ply (17USD de www.sparkfun.com)
-Ex-estático - plástico de las bolsas negro utilizado para el paquete de componentes electrónicos sensibles
-6 mm de neopreno gruesa con jersey en ambos lados (pregunte en una tienda de surf local de sobras, o si usted vive en Europa y planea utilizar neopreno para otras cosas, obtener una hoja de www.sedochemicals.com)
-Tela elástica (también puede utilizar un par de calcetines viejos si no te apetece coser tanto)
-Hilo regular
-Perfboard con patrón de línea de cobre (7 x 3 agujeros 6.25USD de www.allelectronics.com)
-50 pies de cable espiral de teléfono (1.99USD en la tienda de 99 centavos)

MATERIALES para hacer conexión de Arduino:
-4 x 10 resistencia K ohmios
-Perfboard con patrón de línea de cobre (6 x 6 agujeros)
-15cm de alambre de arco iris con 6 cables
-2 salidas jack de teléfono (5 para 1.50USD en la tienda de 99 centavos)
-Caja Tupperware o similar
-Soldadura
-Pegamento

-Arduino USB Board (35USD de www.sparkfun.com)
-USB cable (4USD de www.sparkfun.com)
-Ordenador portátil o (que tiene uno, o uno puede pedir prestado)
-Procesamiento instalado en su computadora (download gratis de www.processing.org)
-Arduino software instalado en su computadora (download gratis de www.arduino.cc)

HERRAMIENTAS necesarias:
-Aguja
-Tijeras
-Cutter
-Regla
-Pluma y papel o cartón
-Tus pies

-Multímetro para la comprobación de su trabajo
-Soldador
-Tercera parte
-Pinzas o algún tipo de cortador de alambre
(-Tablero de pan)

HABILIDADES requeridas:
Tendrá que ser capaz de la soldadura. Soldadura no es difícil y hay un Instructable agradable aquí:

Usted necesitará saber cómo utilizar el entorno de software de Arduino, para subir el siguiente código para el microcontrolador. Leer las primeras 4 entradas analógicas y recibir a través de USB.
www.plusea.at/downloads/_080201_Read_4AnalogIN.zip

Después de la aplicación de procesamiento de leer los valores de entrada de entradas de Arduino y utilizar la información para dibujar una línea.
Entrada se leerá como sigue:
Analog entrada [0] = dedos pie derecho
Analog entrada [1] = a la derecha del talón del pie
Analog entrada [2] = dedos pie izquierdo
Analog entrada [3] = izquierda del talón del pie
_080209_JoySlippers_etchAsketch.zip www.plusea.at/downloads/ _080209_JoySlippers_etchAsketch.zip
