Paso 2: Ojo loco Moody ojo biónico
Para el ojo nos pidió prestado pesadamente del tutorial de Adafruit ojo biónico (https://learn.adafruit.com/3d-printed-bionic-eye/o...). Hicieron un trabajo impresionante que detalla la mayoría de la construcción, por lo que no hay necesidad de explicar el cableado y tal otra vez, visita la página del proyecto para esos detalles. Voy a detallar lo que hice diferente aunque así se puede replicar como lo hice si quieres.
Esta fue la primera prueba para el ojo animatrónico. Gran trabajo.
Recorrido del ojo animatrónico.

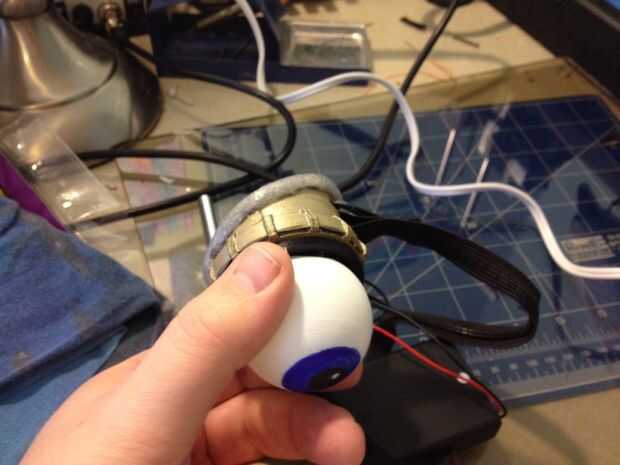

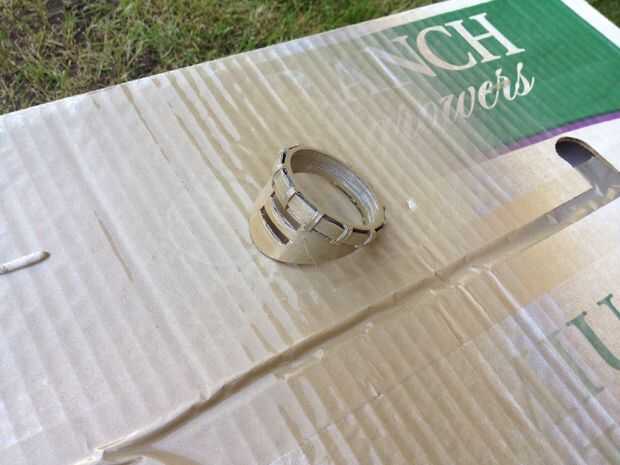

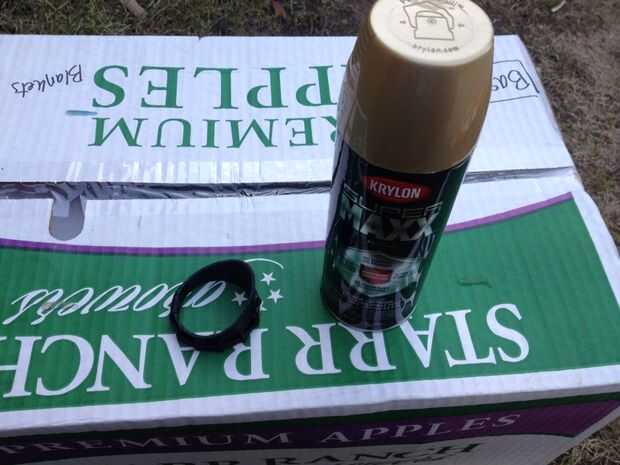

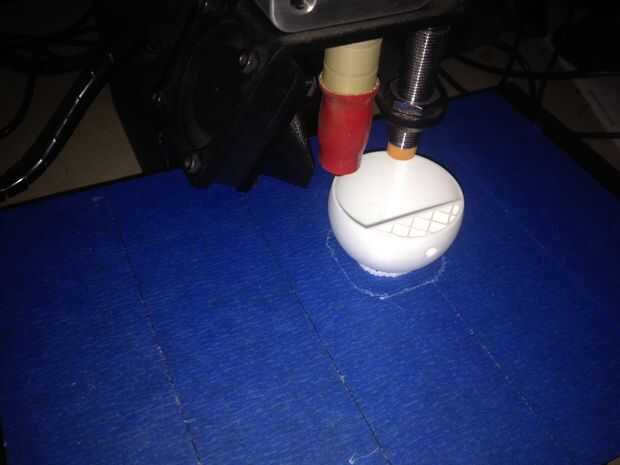

Impresión 3D: 3D que imprime el globo ocular, toma y montaje del motor al igual que el tutorial de Adafruit, pero nosotros también 3D imprime la parte gafas así. He subido el modelo 3D de la parte de gafas de que lo impreso. Fue editado de un modelo de gafas existente en Thingiverse, pero tuve que cambiar el tamaño para adaptarse a la toma del proyecto del ojo biónico de Adafruits. Imprimí los anteojos a la altura de la capa.2 en negro PLA (que iba hacer.1 un acabado más agradable, pero impresa en.2 para probar el tamaño primero y resultó tan bien, me quedé solo con eso). Una vez que lo tenía impreso, la pegué con alguna pintura de aerosol metálica oro para que se vea más como el de la película. Dejó la toma el mismo PLA negro (sin pintar) como me sentía que mejor mirado de esa manera. Y dejé el globo ocular y bancada PLA blanco. Usé un marcador sharpie para la pupila de color y azul parte del ojo en 3D impreso del globo ocular. Una cosa que hice un poco diferente que el proyecto de Adafruit fue dejar el pequeño punto blanco en la pupila de mi proyecto, creo que se ve mucho mejor así, y es fácil de añadir (sólo no coloreo el marcador en ese punto).

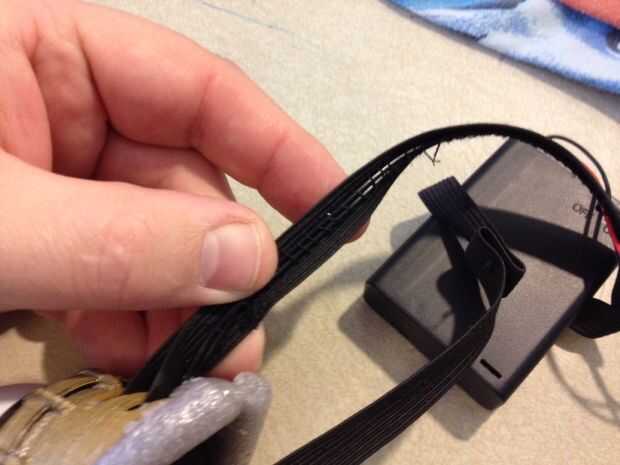

Correa: La correa es solo 1/2" negro elástico. Era capaz de rosca en el lado de los anteojos y luego también a través de un poco de detalle de piezas en el lado opuesto. Simplemente cosí lo en su lugar una vez que estaba encajando muy bien. También corrí los cables de alimentación a lo largo de la correa en el interior. Simplemente cosí los cables a lo largo de la sujete de manera bastante (no quería restringir el elástico del estiramiento, pero quería mantener cuidadosamente los cables hacia la parte posterior de la batería).

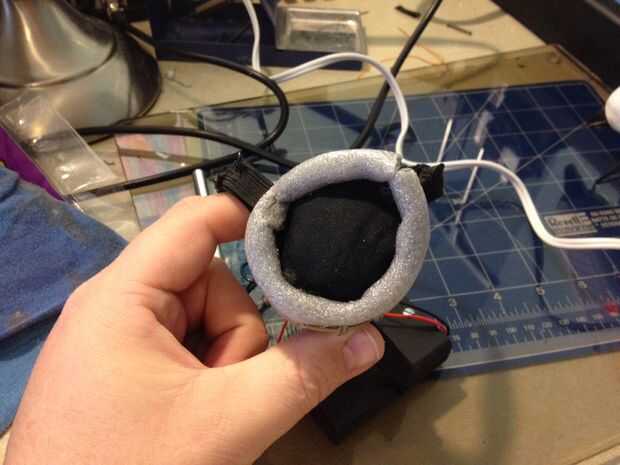

Electrónica: Ya que mi hijo tuvo que llevar esto en su ojo, hice un pequeño trozo de tela negra para cubrir la electrónica. También de peluche alguna colcha de bateo en la parte posterior, por lo que no había ningún bordes duros que podrían empujar hacia fuera en su ojo. Simplemente super pegué el paño negro todo el interior de la parte de gafas.

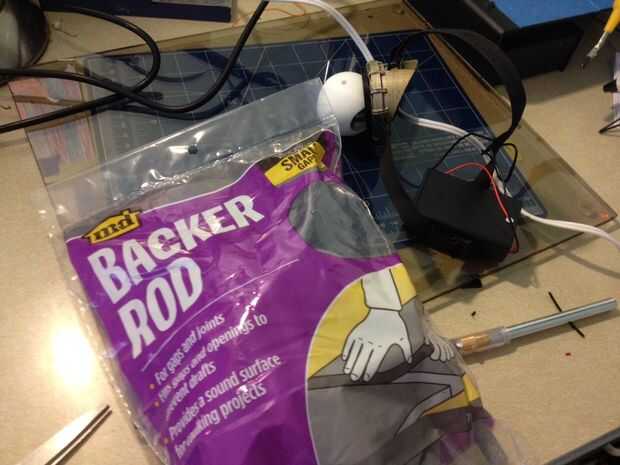

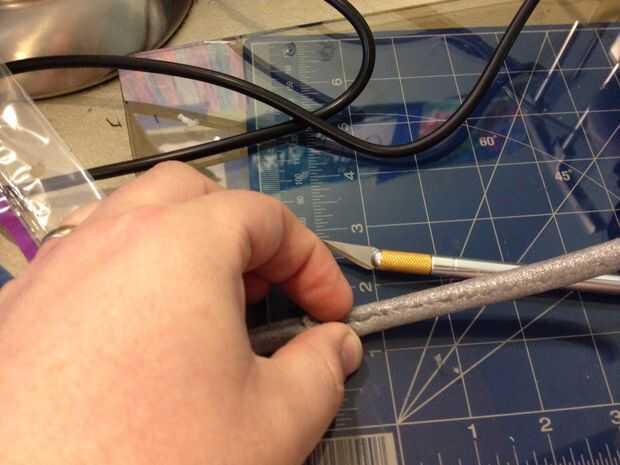

Amortiguador: Otra vez, ya que mi hijo tuvo que usar esto toda la noche, tomé algunos 3/8" espuma backer rod (que se encuentra en la sección de burletes de ferretería) y corte una tira superficial por el centro de un pedazo largo de él. Luego ponga una gota de pegamento caliente en la ranura poco profunda y había empujado sobre el borde de las gafas que quisiera tocar el zócalo del ojo de mis hijos. Dijo que era mucho más cómodo que en su lugar.

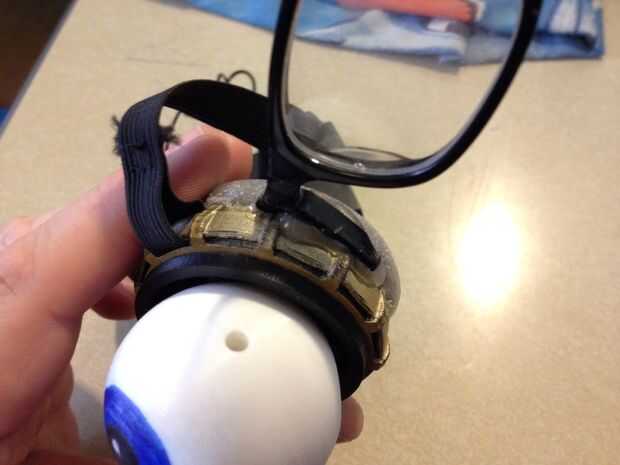

Gafas: Como habrás dado cuenta, mi ojo biónico tiene gafas al otro lado. Mi hijo lleva gafas, y desde ya estamos limitando su visión con quitarle un ojo, pensé que mejor que sea capaz de ver por el otro lado (sería demasiado peligroso para él caminar alrededor de la mitad de la ciega y borrosa en la noche de Halloween). Tomé un viejo par de sus gafas (la receta era buena, pero el brazo estaba quebrado y encajaba la cabeza cada vez más bueno de todos modos) y utiliza un cuchillo del exacto para empezar a cortar los marcos un poco a la vez. Tuve a mi hijo a usar el ojo, y luego sostuve hasta las gafas para ver donde necesitaba afeitarse un poco más. Una vez que tuve un buen ajuste, he marcado en la parte de gafas donde debían colocarse, y luego sacó el balón del ojo de mi hijo y caliente había pegado las gafas la mitad a la parte de gafas protectoras para que cuando llevaba la bola del ojo, los vasos estaría en el lugar correcto. Salió gran.
Batería: No tengo un pack de 3xAAA como lo hicieron en el tutorial, pero tengo un 3xAA, usé sólo. Era un poco más grandes y más voluminosos, pero mi hijo lo llevaba toda la noche sin problemas. Tampoco funcionarían bien aquí.
