Alarmada la inútil puede coque (4 / 6 paso)

Paso 4: Hacer el cable

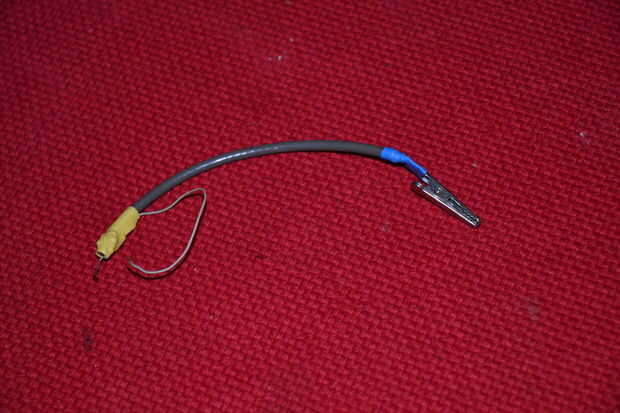

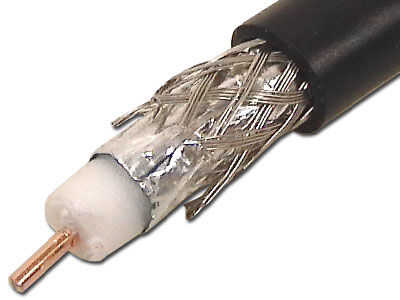

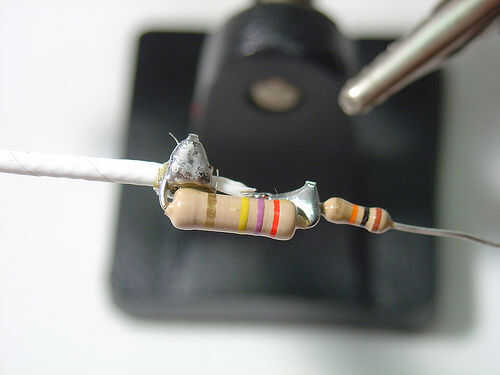

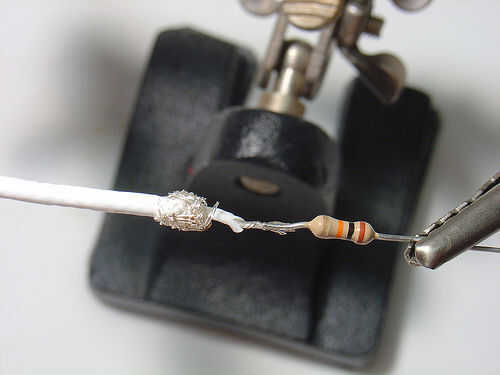

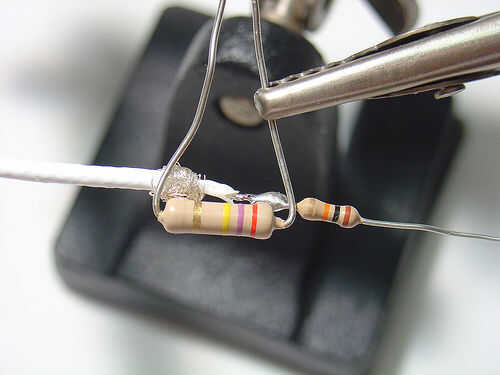

Como primer paso debe soldar un terminal de la resistencia de 10kOhm al alambre interno del cable (cuadro #1). Entonces la resistencia de la soldadura el 270kOhm a interno de alambre donde se suelda el 10kOhm y a la protección externa (cuadro #2 y #3). La soldadura a la pantalla externa, donde es el 270kOhm, un alambre que está ligado al pin de 5V de Arduino(Picture #3). En el otro lado del cable coaxial de la soldadura de la pinza para el cable interno (tenga cuidado de no conectar la pantalla externa al clip!!!!). Si lo desea, puede poner un encogimiento del calor en resistencias y clip de la tubería como lo he hecho (foto #4). Figura #5 muestra la estructura de un cable coaxial.
