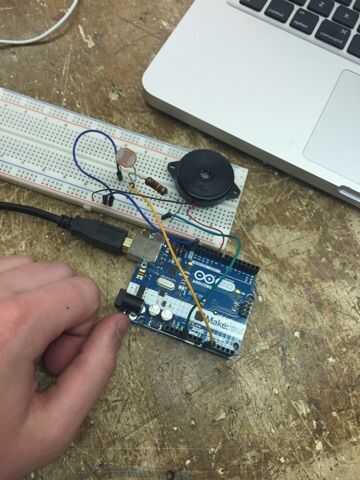

Paso 2: Configuración de circuito
-Con un cable que conecte un extremo a 5v y el otro al terminal negativo de una
-Con un cable, conecte un extremo al analógico 0 y el otro a cualquier fila
-Conecte un extremo de la resistencia de ohmio de 10 K sobre el alambre anterior en la misma fila en el otro lado a un terminal negativo
-Conecte un extremo de la fotocélula en la misma fila que el cable anterior y resistencia y los otros dos espacios a la izquierda
-Con un cable conectar un extremo a una positiva otra terminal y el otro extremo a la misma fila que la pierna izquierda de la fotocélula (ese cable debe estar en la misma fila que sí así)
-Con un cable que conecte un extremo (hacer la tierra más cercana a la placa para más holgura en el cable) y el otro al mismo borne positivo directamente a su lado
-Conecte el cable negro del timbre o alarma en el mismo terminal que el anterior en la misma columna positiva y el cable rojo a 9 analógico
