Alarma de puerta $4 WiFi usando un ESP8266 #IoT (6 / 8 paso)

Paso 6: Hackear el hardware de la alarma de puerta

Abrir la caja de alarma de la puerta y hacer algunos hacking:

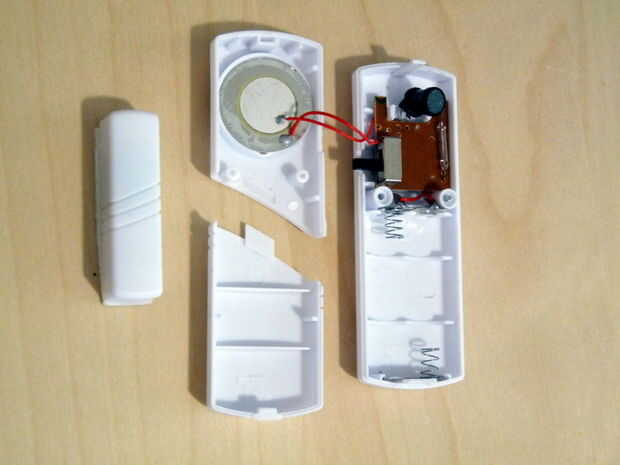

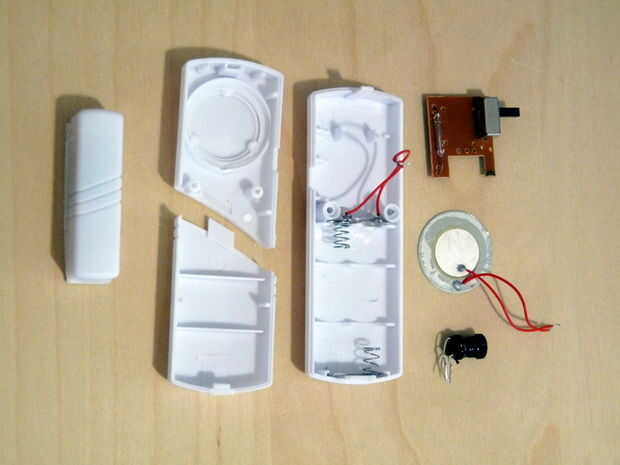

  1. Quitar el altavoz plano
  2. Quitar el autotransformador

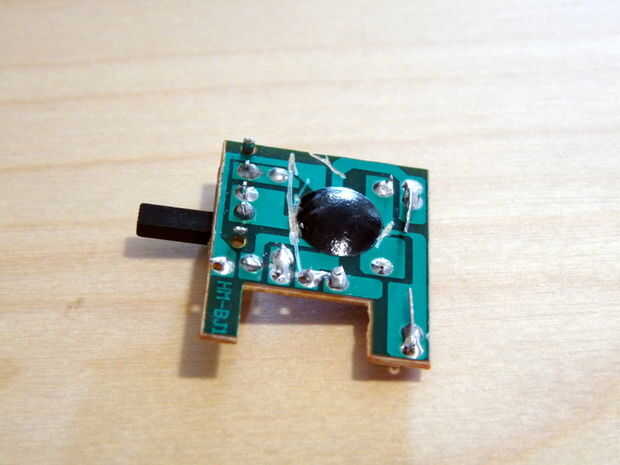

  3. Aislar el chip de alarma cortando las pistas de circuito impreso

La soldadura de las conexiones siguientes:

Pin ESP8266 Pin de alarma de puerta
TOMA DE TIERRASostenedor de batería GND
VCCInterruptor de potencia
RSTSensor Reed

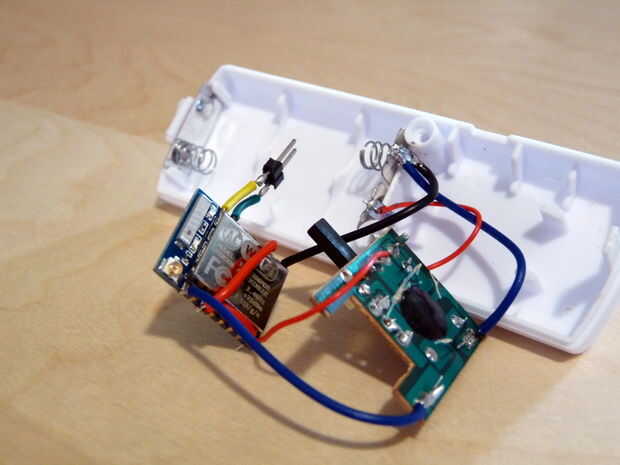

Además lo siguiente:

  • Conecte el segundo pin del sensor reed a la batería titular tierra
  • Conecte el cable de la batería de 3.3V titular para el interruptor de entrada
  • Envuelva el ESP8266 en alguna cinta aislante para evitar cortocircuitos

Te recomiendo hacer algunas pruebas antes de poner todo en el recinto:

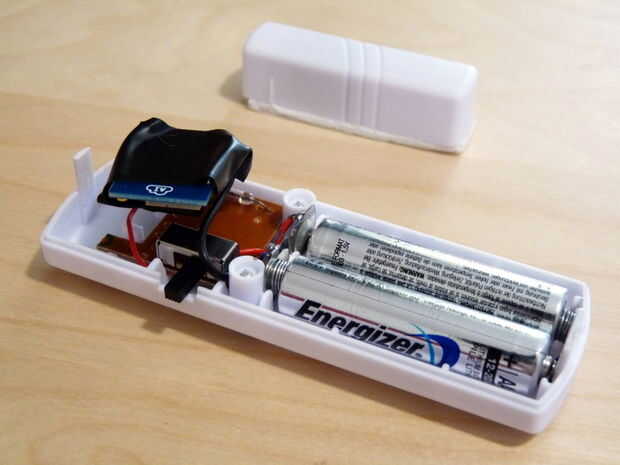

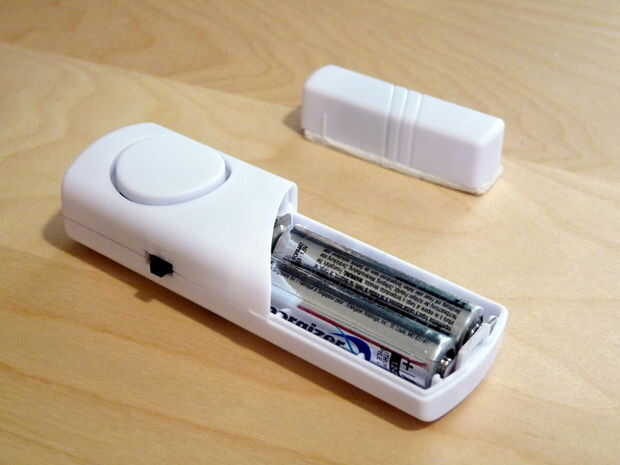

Coloque 2 pilas nuevas AAA en las ranuras.
Cuando se conecta el pin RST a GND desactiva el ESP8266, por esta razón necesitamos un pulso en lugar de un flanco descendente. Para desencadenar una activación solo trae el imán cerca del sensor reed y luego. Asegúrese de que usted reciba la alerta. Si no: Compruebe el cableado.

Una vez que las pruebas son concluyentes trate de empacar todo dentro de la caja original y vuelva a enroscar la tapa.

En el siguiente paso le mostrará cómo simular el pulso cuando la puerta se abre.
