Paso 4: Información sobre la conexión del Cable
Conexiones de

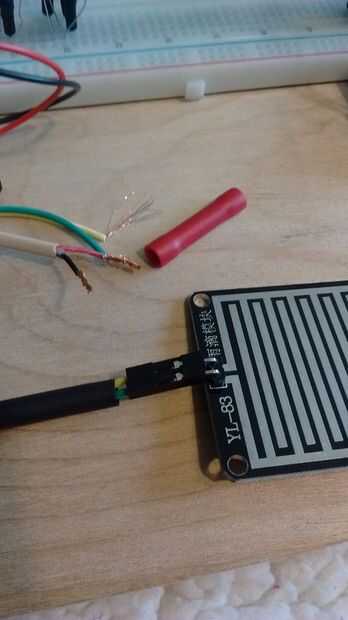

Los sensores de humedad tienen pines macho tipo Thompson. Corte y despojado puentes de macho hembra Thompson y se unió a la de alarma del cable con conectores de presión, utilizando una longitud corta de cable para agregar volumen (los conectores de la encrespadura son clasificados por calibre 22 mínimo). Cubrir la zona de conexión con vaselina y aislar con el encogimiento del calor, surtido de mercancías del puerto Nº 67530, $4)).

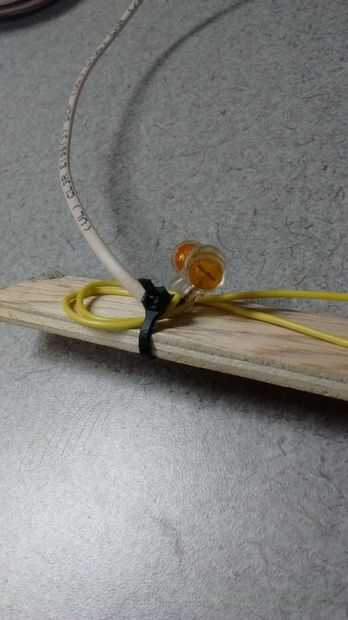

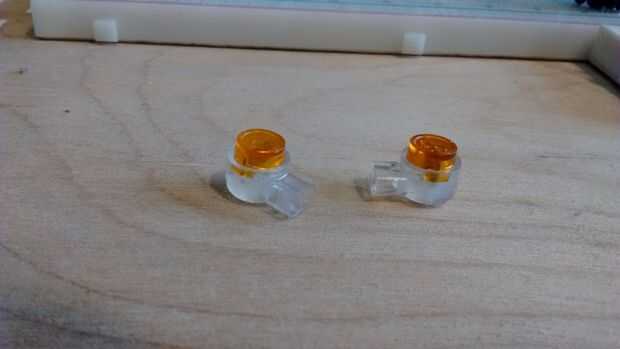

Los cables se unen a las coletas de sensor con conectores de telecomunicaciones Scotchlok(r) tipo UY. Estos están llenos de un gel resistente a la humedad y manejar una variedad de calibres de alambre, no requieren ningún desmontaje y son fáciles de instalar.

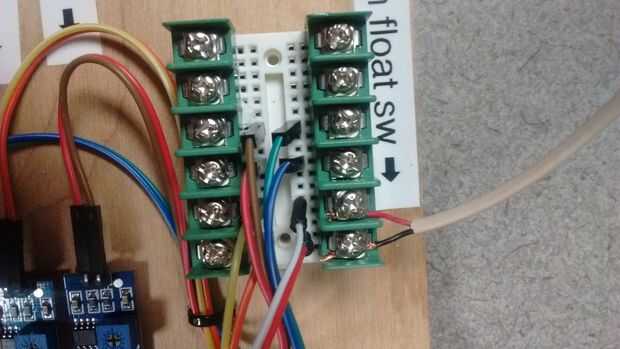

En el extremo de Arduino, conecto el cable de señal a un bloque de terminales de tornillo breadboardable. Esto parece ser la opción menos costosa de segura--estañar los cables y enchufar a la placa parecía una invitación a caer cuando movido. Pueden utilizarse terminales de prensado.
Los bloques de terminales seleccionó no, encuentro, caben algunos breadboards. Además, debe ser facilitados en muy cuidadosamente, para no doblan los pines. Se deforman también permanentemente los conectores de la placa.
Como estoy tremendamente inestable y por lo tanto ya no se puede soldar, no construyo un PCB personalizado. Mi sótano, aunque inacabado, es--generalmente--seco. (Si esto se instala en un espacio del arrastre, sin embargo, quisiera soldadura a un escudo de prototipos o hacer una placa de circuito y encerrarlo en un caso bastante hermético, como una caja de almacenaje de alimentos.) Mi molino y torno en ese rincón, sin embargo son: Si el (metal) chips de mosca donde puede, simplemente puedo poner una caja en el tablero como una solución de baja tecnología.
