Paso 2: Medición del alambre magnético
Para ello, necesita tres cosas, una 1 pulgada fuera de micrómetro, una cinta métrica y un aislado y tabla de cables de cobre desnudo. Para mis tablas utilizo mi libro, "Electrónica chaleco referencia libro de bolsillo, por Harry Tomas."

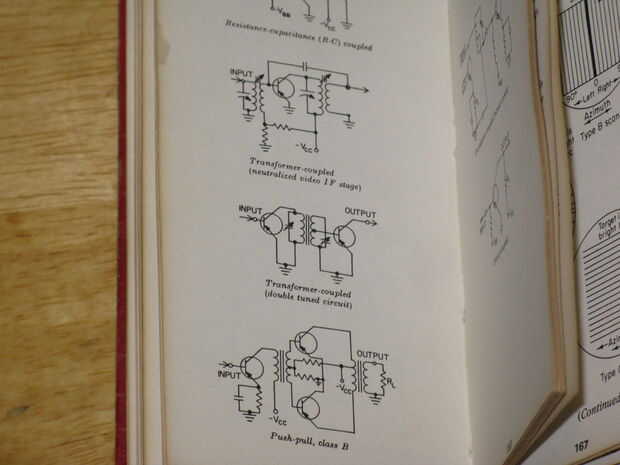

Este libro es una referencia rápida para los códigos de color, circuito ejemplos, fórmulas y tablas utilizadas por técnicos e ingenieros por igual. Si encuentras uno de estos libros no perderlo me he ofrecido cien veces lo que pagué por la mía. Las mesas tienen cada dimensión y característica de los cables y otros componentes básicos que necesita para la electrónica.

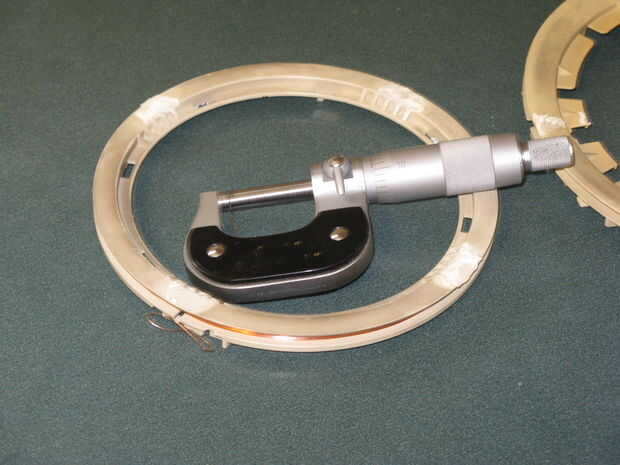

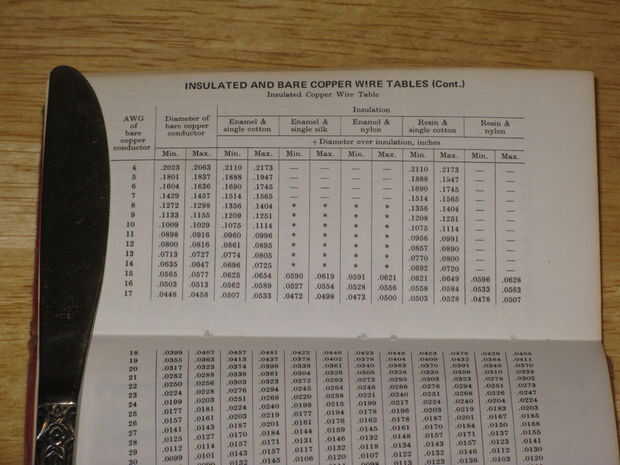

Este cable de las bobinas del yugo es 0.0115 de una pulgada de diámetro en la parte superior la insolación #34 AWG alambre es 0.0106 a 0.0118 de pulgada en la cima de la insolación que hace este #34 AWG magnético alambre según el aislante y la tabla de cables de cobre desnudo.

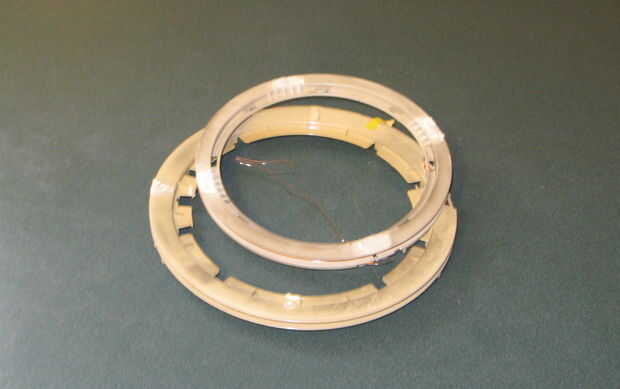

Luego utilizando las dimensiones del conjunto bobina 0.25 x 0.25 espesor dividido por el espesor del alambre que tengo 484 vueltas en la bobina.
Siguiente desde el centro del paquete de bobina mida el diámetro de la bobina y haz 5.5 pulgadas y multiplicar por Pi darme 17,3 pulgadas de circunferencia.
Multiplicar por el número de vueltas y usted 8373,2 pulgadas o pies 697,8.
Así que tengo a menos de 700 pies de alambre magnético de AWG #34 y grabar este en el lado de la bobina.
