Ajuste por una sierra Radial de brazo (9 / 13 paso)

Paso 9: Nivel de los rieles de soporte de mesa

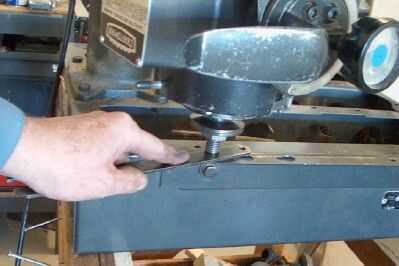

Dos carriles apoyan la mesa de la sierra. Es importante que los cortes de mortajas, etc. que la altura de la mesa en relación con el brazo sea uniforme. Una esquina alta podría destruir exactitud. Cada riel se realiza con dos tornillos, uno cerca del frente de la base de la sierra y cerca de la parte posterior. Aflojar los tornillos un poco permite golpear ligeramente los extremos de los rieles hacia arriba o hacia abajo sólo un poco. La foto muestra el método recomendado para configurar los rieles. Girar el motor en el conjunto de yugo para que el eje es vertical. Gire el brazo y mover el conjunto de yugo en el brazo hasta que el eje esté directamente encima de uno de los pernos. Levante o baje el brazo de la sierra hasta que una de las llaves que se utilizan para la fijación de la hoja de sierra se deslice entre el extremo del eje del motor y la parte superior del riel con un pequeño arrastre. Bloquear todos los ajustes para el motor yugo (perilla de ajuste en el extremo del brazo y la parada en el carro de motor) para eliminar el posible error. Apriete los pernos en los rieles cuando termines y comprobar la posición de los rieles sobre cada tornillo otra vez.
