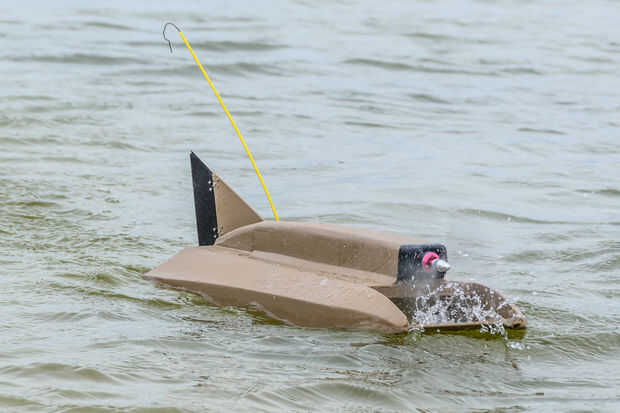

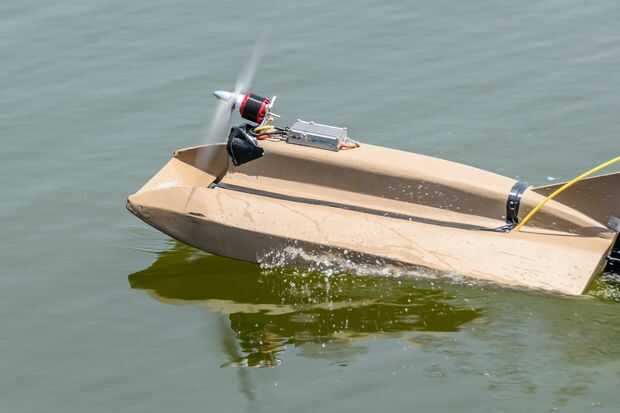

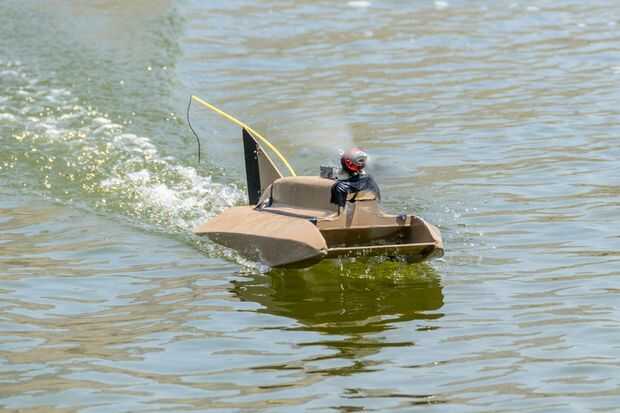

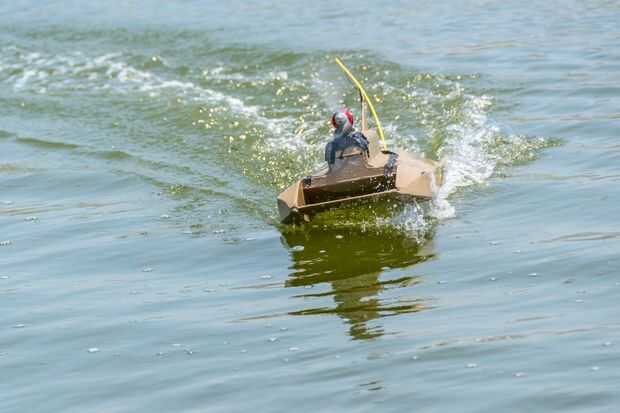

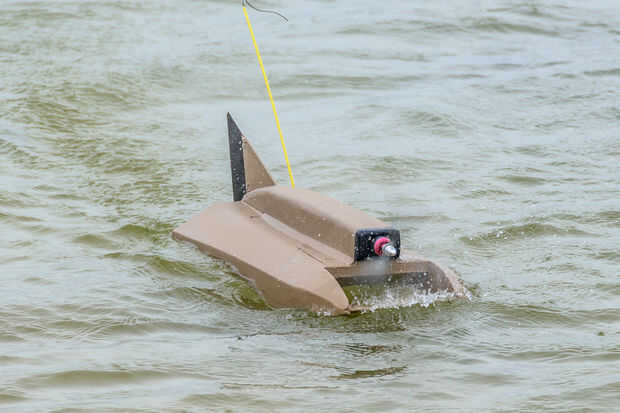

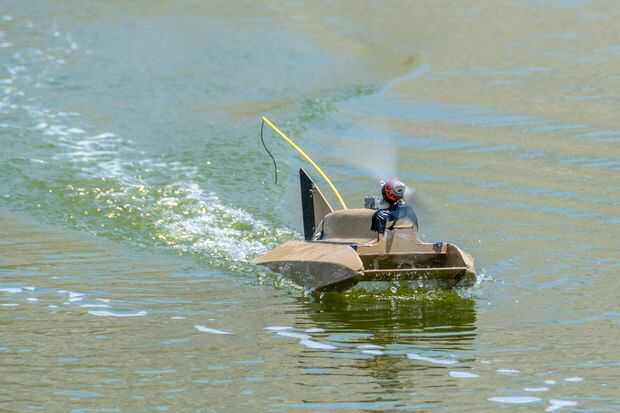

Airscrew Driven RC Boat

Me encontré con algunos algunas horriblemente baja resolución viejos planes, en un idioma que no entiendo, para construir un barco controlado por radio que utiliza un gas avión motor y la hélice para la propulsión. No tengo un gas bien de motor y nunca han construido un barco, naturalmente que no podía obtener el proyecto de mi cabeza.

Ha tomado un montón de trucaje, pero creo que el barco finalmente está funcionando lo suficientemente bien como para compartir aquí.

He tomado el wonky viejos planes digitalizados y totalmente los recreados en 3D CAD. Los planes que he adjuntado son listo para corte por láser o fresado de CNC (de contrachapado de 3mm - cuadro delimitador es 1200x600m m).

Lista de partes - mecánica

madera contrachapada de 1200x600x3mm (grado de Marina hubiera sido más agradable, pero fui barato)

1mm Imbuya/roble chapa/capa (o si lo puede conseguir de 2mm)

hojas de Balsa de 3mm

Pegamento (usé varios, pero resistente al agua y relativamente rápido-ajuste son beneficiosos)

Pintura (impermeable)

Lista - propulsión de piezas

Algunos de su propia investigación, haría serio puesto que mis decisiones se basan en lo que podría conseguir barato/libre. Siento que este barco podría realizar mucho mejor con una mejor combinación de motor/batería/ESC.

Apoyo APC 10 x 7 (Aliexpress/Amazonas)

2S LiPo 2800mAh

Motor Brushless 1200kV 3530 (Aliexpress - lo que ordené/Amazon - búsqueda similares)

ESC (mina era un desconocido amperaje, asegúrese de que su de cumple con los requisitos de tu motor)

Lista - de piezas de dirección

Cable de acero inoxidable de 1mm

Envoltura de Cable de freno de bicicleta

Servo RC a prueba de agua (Hobby King - lo usé/Amazon - búsqueda similares)

Lista - Control de piezas

Transmisor de Radio Control

Receptor de Control de radio (utilicé un canal 5, pero se necesitan solamente 2 o 3, dependiendo de si desea que se incline el motor o no)
