Paso 2: cableado
No es hora de conectar a todos estos chicos poco juntos.
Como usted ya ha notado específicamente he escogido sólo los componentes que trabajan con 5V para que tenga una línea de alimentación única @ 5V en lugar de ejecutar 3, 3V, 5V y 12V. Esto simplifica tanto el cableado.
Ver adjunto Linkit pinout y conectarse todos los otros 5 componentes (pantalla, tóxicos de polvo, CO2, dht11) 5V (etiquetado Vcc) y masa (etiquetado GND). Luego conecte las líneas de señal como abajo:
- Pantalla
- SDA a Linkit SDA
- SCL a Linkit SCL
- Sensor de polvo
- Pin de datos a Linkit D9 (PWM)
- Sensor de CO2
- Pin de datos Linkit A2 (analógico)
- Sensor de gas tóxico
- Pin de datos Linkit A1 (analógico)
- Sensor DHT11
- Pin de datos a Linkit D10 (Digital)

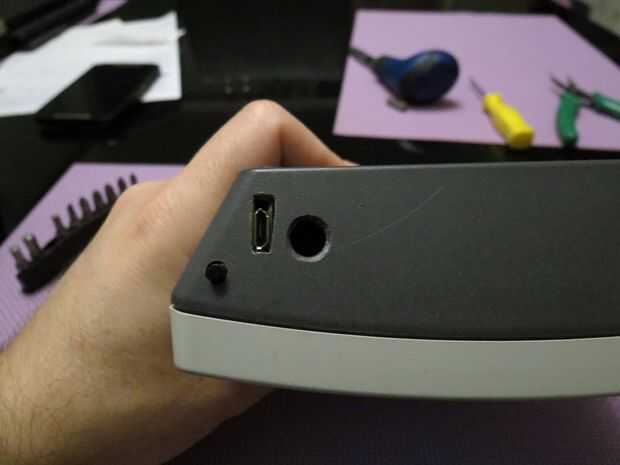

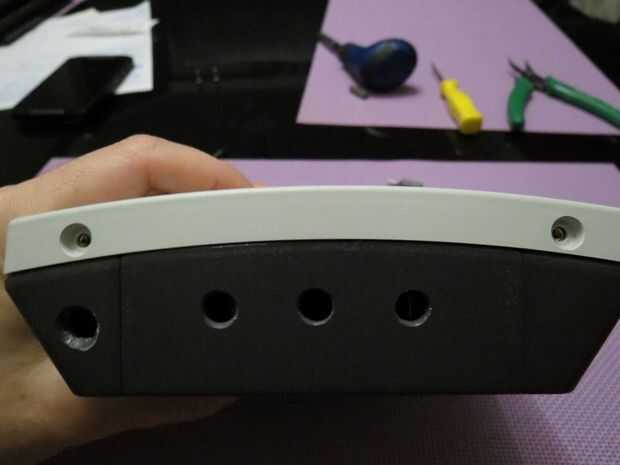

Eso es él! Ponerlo todo en una caja, asegurándose de que dejas un montón de huecos para el aire a entrar. Ver las fotos
