Aire comprimido del cohete lanzador (1 / 9 paso)

Paso 1: Decidir sobre un diseño

¿ Lo que hace este Instructable diferente a los demás? Pruebas, rediseño, más pruebas y usted lo conjeturaba rediseño más.  Esto condujo al diseño compacto y estable con base integrada con fácil apuntar y piezas intercambiables.  Espero que estén de acuerdo merece la pena el writeup.  Hay varias opciones a considerar en el diseño de los lanzadores del cohete del aire comprimido.  Se desea determinar su enfoque de tamaño o volumen, lo que las conexiones que utiliza y luego acordar el mecanismo de la válvula derecha.  En su mayor parte se encontró que 1" PVC proporciona un buen equilibrio entre el volumen de aire, tamaño del lanzador y el costo de las piezas.

Cuestiones de tamaño

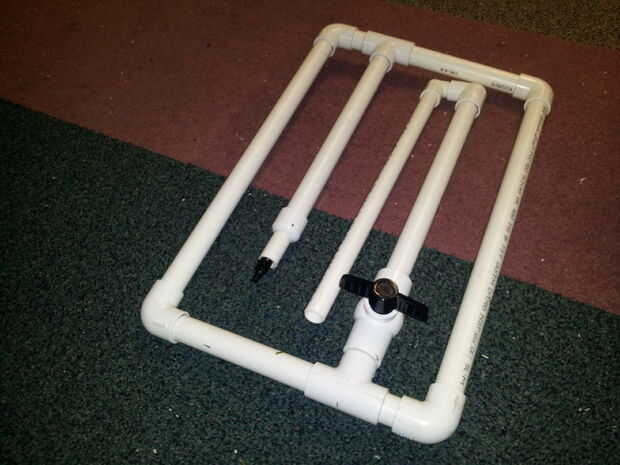

Lanzadores de alto volumen no requieren de una presión para obtener buenos resultados.  Esto es una gran opción para los niños donde 20-30 libras es casi el límite de lo que puede hacer con una bomba de bicicleta.

Lanzadores de bajo volumen son mucho más compactos pero requieren mayor presión para lograr la misma altitud como los lanzadores de alto volumen.

Al final todos los diseños se requieren aproximadamente el mismo número de bombas para lograr la misma altitud.  La cantidad de trabajo que este sistema puede hacer es después de todo la combinación simple de presión veces volumen (W = pV) con un poco flujo volumétrico en (que da una ventaja a los lanzadores de gran volumen alto).

¿Conexiones: Rosca vs Slip o una mezcla?

Conectar las piezas del lanzador es otra consideración de diseño.

Connecations roscado permite construir un lanzador enteramente sin adhesivo.  Pegamento ni desordenado primer significa que se puede montar este launcher en el coche de camino al parque (o incluso en la tienda para asegurarse de que usted tiene todas las piezas). Debido a la disponibilidad de materiales, las conexiones roscadas deben utilizarse con el diseño de bajo volumen, conexiones roscadas sin embargo son más caras.  Si usted está interesado en el diseño de alto volumen, conexiones Slip, o Glueless son el camino a seguir.  Mezcla en un par de conexiones roscadas en algunos lugares clave de modificación o reutilización/reparación te hará mucho más fácil del lanzador.  Si vas a hacer experimentos de ciencia y probar el trade-off de presión vs volumen, recomiendo usar las conexiones roscadas donde se indica.  OK, realmente recomiendo usar pase lo que pase, pero la elección es suya.

Opciones de válvula

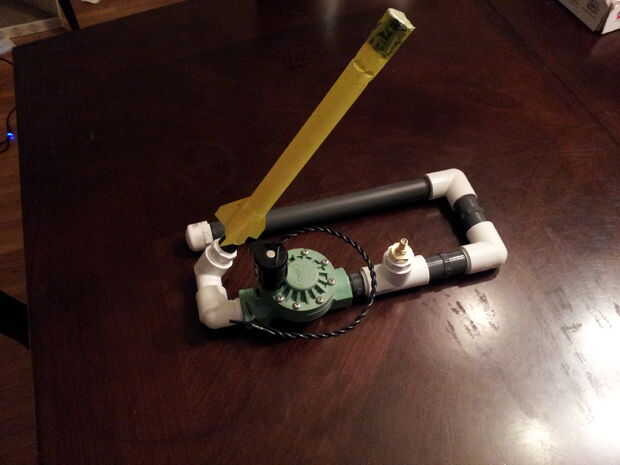

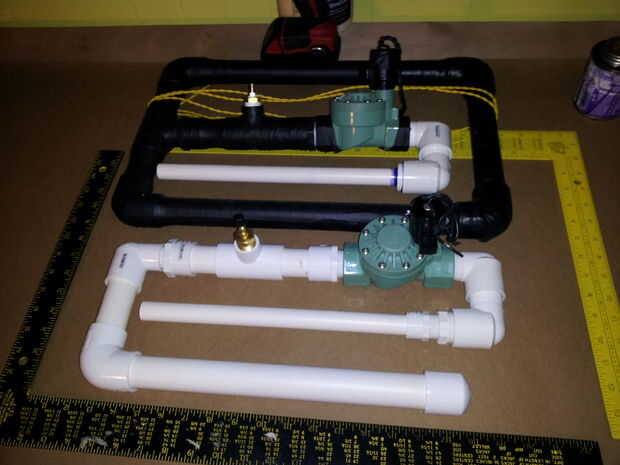

Determinar la mejor válvula para su lanzan es una opción no tan obvia.  ¿Las válvulas de riego hacen todo el proyecto que lanza mucho refrigerador - rápido, electricidad, un botón para empujar... Qué podría ser mejor?  Si usted está haciendo lanzador con tubo de cobre para lanzacohetes todavía práctica steampunk impresionante, una válvula del aspersor plástico verde es probablemente fuera de la cuestión - válvulas latón cuarto de vuelta debe de área (o supongo que la pintura de aerosol).  Además, en cerca de $12 esta válvula es la pieza más cara del lanzador.  Y la válvula del aspersor da una más ágil (potencia mucho más elevada) lanzamiento, pero que puede no ser apropiado para todos los públicos.  Válvulas de bola PVC cuarto de vuelta mucho más barato (menos de un dólar en línea o $3 en una tienda), y son de auto-regulación.  Los niños más pequeños no abren tan rápido.  Y que estás haciendo esto como un proyecto de clase, usted puede construir uno de estos lanzadores simples con el PVC cuarto gire la válvula para menos de $10 para todas tus partes!
