Ahorro TV-B-Gone con interruptores de selección de región/gama de la batería (1 / 6 paso)

Paso 1: Modificación del circuito

El diseño original de la TV-B-Gone por Adafruit utiliza el pin 6 de ATtiny85v como la detección de la región.  Con un 10 k pull-down resistor conectado al pin 6, el dispositivo genera códigos para los modelos de TV Europea. De lo contrario, flotando el pin 6, funciona para modelos de América del norte y Asia más así.

Hay tres circuitos en este paso: América del norte (Estados Unidos) los modelos, sólo en modelos europeos (UE) y modelo todo-en-uno con interruptor de selección de región.

El PCB hizo y demostró en la sección de introducción es el modelo todo-en-uno.

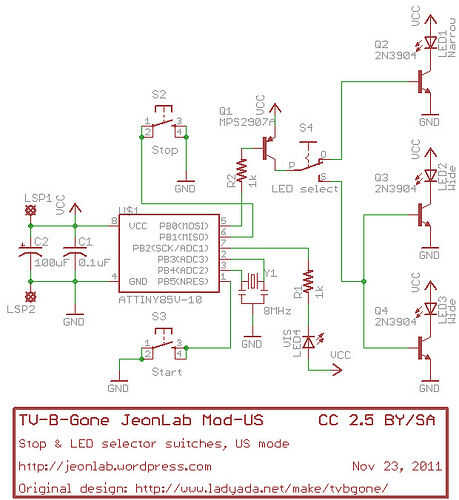

Como se puede ver en el diagrama del circuito, el modelo NA (o nosotros) no tiene ningún resistor de pull-down en el pin 6.  Cuando usted con éxito encender o apagar un televisor en el medio de generación de código (la visible LED intermitente), simplemente pulse el botón S2 tirará el pin 6 a tierra y el firmware será detener el proceso y entrar en modo de sueño que no consume la batería.

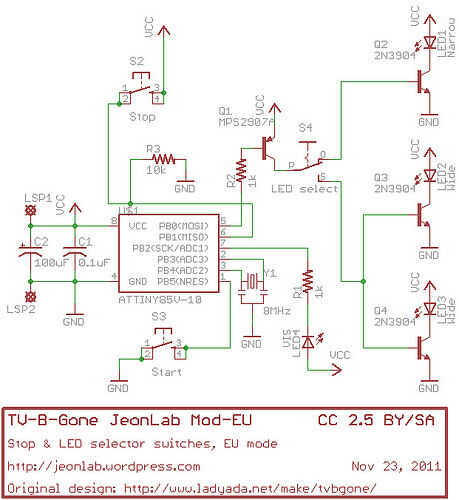

Sin embargo, en el modelo de la UE, el pin 6 está conectado a tierra por el resistor de pull-down, R3, 10k, siempre.  Pero tirando hacia arriba el pasador 6 presionando el botón S2 y conectar a Vcc, el firmware modificado detendrá el proceso y el sueño.

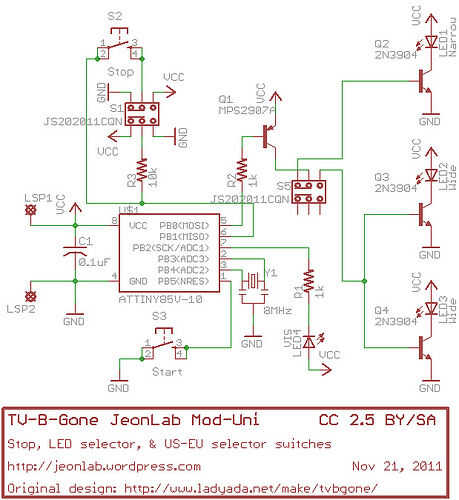

La UNI (todo-en-uno, NA + EU) modelo simplemente tiene ambos en uno mediante la adición de un interruptor.
