Paso 6: Taladro y Monte el conjunto de botón

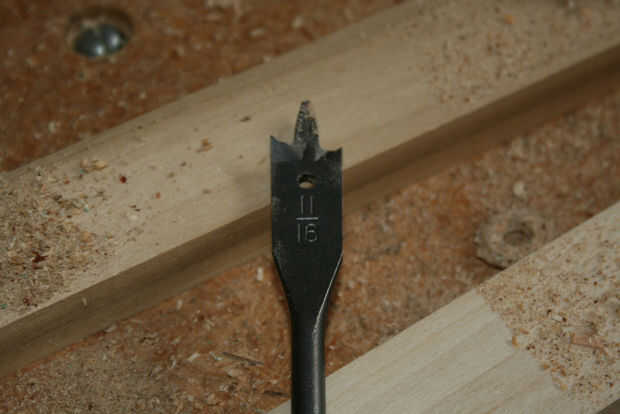

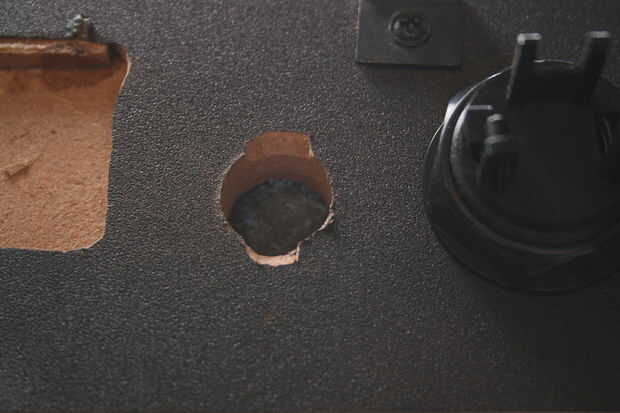

El tubo manga/luz externa que la guía de botón se ajusta a está un poco bajo 11/16" diámetro, así que coge un poco de tamaño y perfore un orificio en su arcade stick donde usted quiere que sea colocado. Dependiendo del grosor de la caja que utilizas, puede que necesite recortar el grosor un poco para que todo funcione correctamente. La idea es que la parte superior de la manga al ras con la parte exterior del gabinete (Asegúrese de que para tener en cuenta altura extra si va a instalar en una tapa que tiene una cubierta de lexan!!!!). Entonces, sólo quiere un poco que sobresale desde el interior del gabinete. Las imágenes utilizadas en esta guía son de un palo se puede convertir de X-Arcade, y los lados están casi el grosor perfecto.

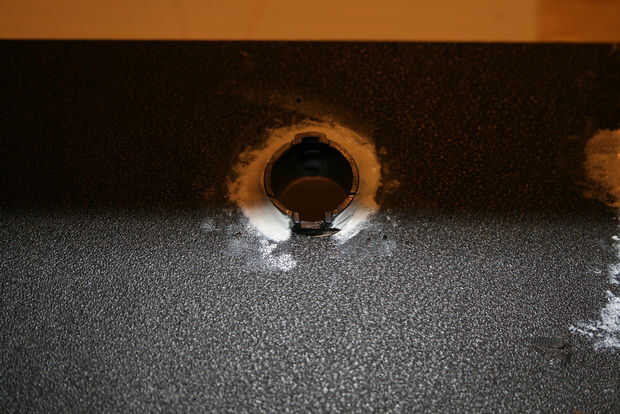

La manga dispone de una ficha de orientación en la parte superior e inferior que palillo hacia fuera un poco, así que un poco de espacio extra debe recortarse lejos para ellos. También, el manga es un poco más grande en la parte inferior, así tenga que cortar un poco alrededor del borde, así.
Importante: El botón de guía sólo encaja en la manga de una manera, así que asegúrese de que usted monte en la orientación deseada.

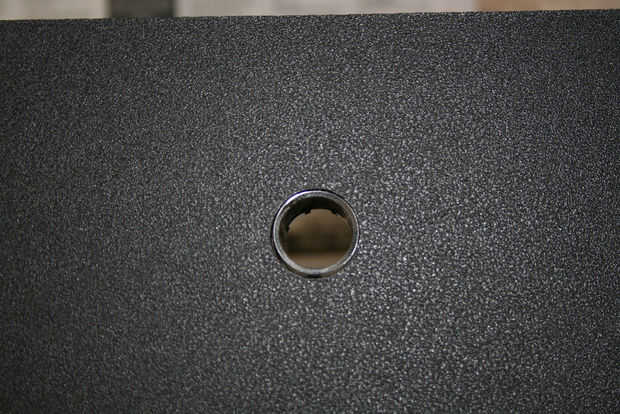

Cuando el orificio tenga todo listo, asegúrese de poner la camisa de la manera correcta y virar en lugar con algún pegamento, asegurándose de que la parte superior rasante con el exterior de la caja. Una vez que se encuentra, llenar todo el interior los bordes con resina epóxica no vienen sueltas. No van demasiado loco con el expoxy aunque, de lo contrario será muy difícil montar la Junta.

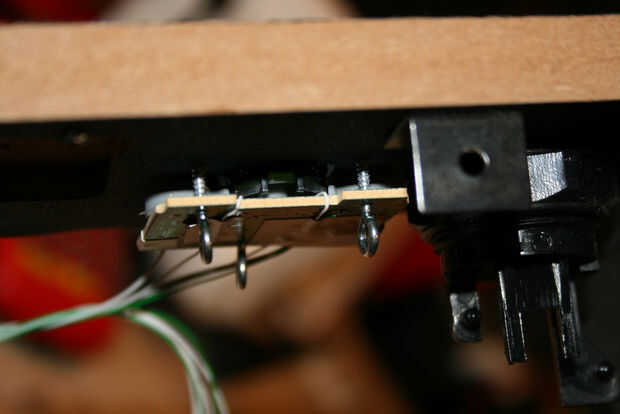

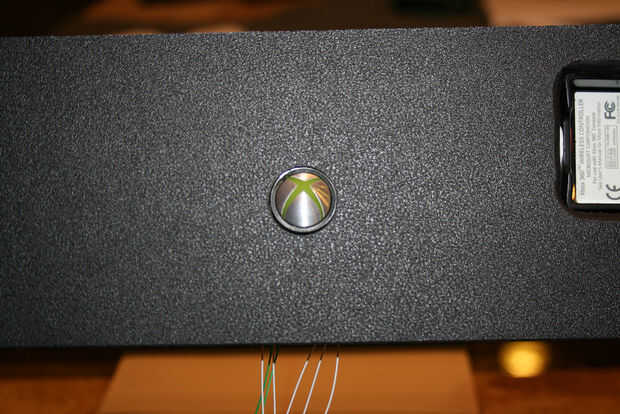

El último paso es atornillar los ojales en el tablero. Antes de poner el botón guía en el manga, coloque la Junta contra la manga y alinee los LEDs con la porción de conducto de luz para asegurarse de que la luz brilla para arriba correctamente. Luego presione todos los ojales para dejar un poco y ayudar a hacer el montaje final. Insertar el botón y luego atornille el tablero!
La razón de los ojales es que la mayoría de los gabinetes es bastante pequeña, y en mi caso, normalmente trabajo con los armarios de X-Arcade... así que no hay ningún espacio para un destornillador para atornillar la placa a la caja de. Incluso si usted está construyendo su propia caja, no quiero montar el tablero antes de que todo está montado. Ojales pueden girarse fácilmente con la mano!
