Paso 5: No funciona... Tal vez... Esperar... Éxito!!!!
El sonido es terrible! Está todo roto y difusa con distorsión.
He intentado convertir el volumen en el reproductor de mp3 a 1 y todavía estaba distorsionado.
Luego probé otro mp3 player - con los mismos resultados.

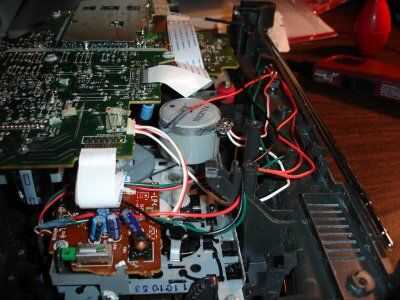

Revisé el cableado nuevo y estaba todo bien.
Luego comencé a peinar los tableros para una línea o L, R de la marca. Todos los intentos de obtener una señal a través de sonaban distorsionados.
Quería añadir una resistencia a cada canal debido a problemas de calidad de sonido posible, así que decidí comprobar el IC en el tablero reproductor de cintas.
Fui aquí:
http://www.datasheetcatalog.com/

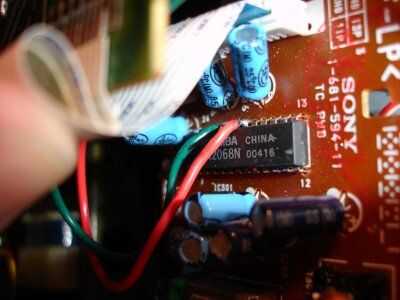

y descubrió que la IC era un preamplificador de sistema para la platina a casetes.
Tengo la hoja de datos y encuentra 2 pins que le dio un sonido realmente bueno para la entrada.
(pines 18/derecho y 20/izquierda)

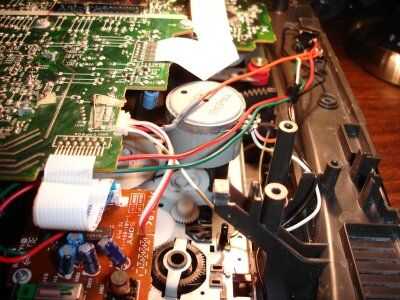

Es una soldadura dura de cualquier manera, pero decidí aprovechar los cables en la parte superior de la IC.
Nos fue bastante bien y los cables son bastante estables. Si tengo oportunidad de conseguir una pistola de pegamento caliente que agregare algunos para asegurarse de que los cables de quedarse.
Salí de la palanca para el motor del reproductor de cintas, ya que matar algo de ruido.
Después de puse el cuadro de nuevo juntos y había enchufado mi reproductor de mp3. Suena genial!
Terminó que la toma de teléfono de circuito cerrado no llegó a utilizarse completamente (no hay nada conectado cuando hay nada enchufado). Eso está bien, sin embargo, porque era el único tipo que Radio Shack había en el momento!
