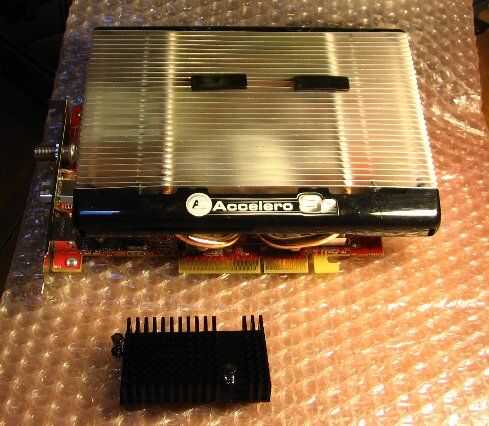

Paso 6: Instalar el Accelero sobre la tarjeta AIW
1. Limpie de los chips de RAM y pegan los disipadores de calor poco a ellos.
1b. en este punto, conecte el cable de audio a la tarjeta (será casi inaccesible más adelante)
2. Aplique compuesto disipador de calor al chip Radeon cuidadosamente, utilizando una tarjeta de visita o la caja de plástico del kit disipador de calor para alisar en.
3. Retire el adhesivo de la retención de aluminio y usar el pegamento para pegar los separadores a los dos orificios de montaje utilizados para esta tarjeta.
4. Coloque cuidadosamente los pad de cobre del disipador térmico en el Radeon y uso dos tornillos con arandelas de fibra a muy libremente fijan a la tarjeta.
5. Instale los sujetadores plásticos que sujetan el disipador de calor en la parte superior de la tarjeta. Usted tendrá que mover el disipador de la tarjeta para hacer esto, así que es bueno que no apriete hacia abajo.
6. Apriete los tornillos de abajo sólo los dedos.
7. Deslice el disipador en la tarjeta de la medida "hasta que se pueda, para que la tarjeta se enchufa en la placa base OK.
8. Apriete los dos tornillos abajo en etapas, a su vez en uno y luego una media vuelta en el otro, repitieron hasta que los tornillos están bien apretados. La tarjeta VGA se deforma ligeramente - no sé si se trata de un gran plan, pero parecía funcionar bien para mí (la próxima vez que será plataforma de algún tipo de una placa de apoyo).
9. Instale la tarjeta VGA de su PC, conecte el cable de audio a la tarjeta de sonido y fuego el sistema a prueba de todo.
Plan para deshacer esto e instalar una sonda de temperatura en un futuro cercano, pero por ahora la tarjeta AIW de Nintendo está trabajando muy bien.
