Paso 3: Para soldar todo junto

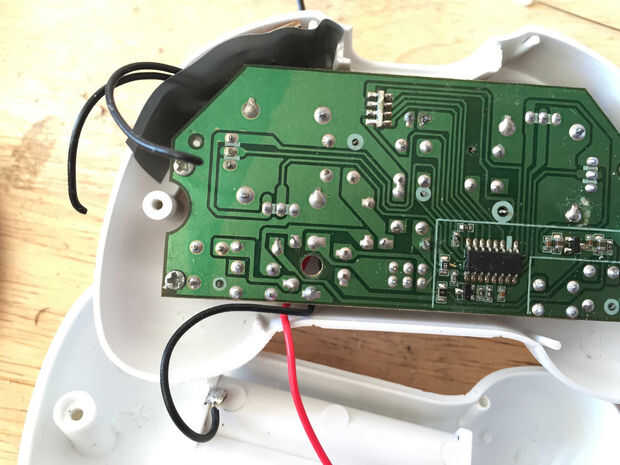

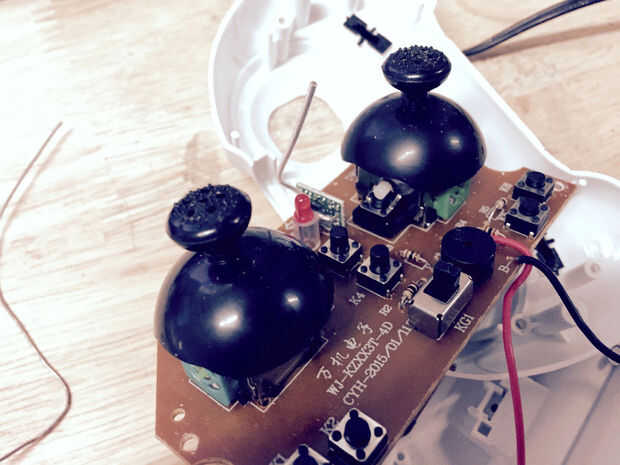

Después de quitar la placa de circuito del controlador, he hojeado encontrar el interruptor de tirón. Entonces localicé los pads de soldadura apropiadas en el reverso de la Junta. El interruptor en mi regulador tiene 4 cables, 3 de los cuales se sueldan a la placa de circuito. El interruptor debe corta dos de estas hacia fuera, es sólo un caso de trabajo Cuáles son.
Agarré mi multímetro y ponerlo en modo de resistencia. Poner las puntas en dos de las pastillas y comprobar la resistencia, que fue 0Ω. Luego colocar uno de los conductores en la otra conexión soldada y conseguía una lectura de ~ 1.5MΩ. Este debe ser el interruptor. Haga clic en el stick en sujetando los cables en su lugar fue difícil, pero cuando finalmente lo logré el multímetro Lea 0Ω, lo que significa que había encontrado las teclas derecha para mi cambio a la soldadura.

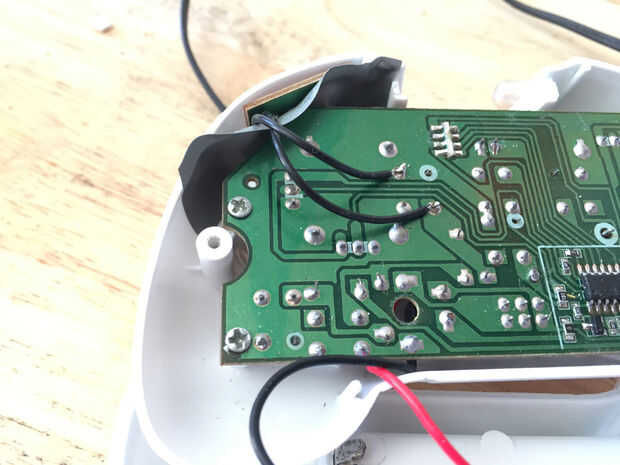

Soldado los cables mi interruptor en el lugar, teniendo cuidado de no corta nada en el proceso. Si tienes un interruptor sin cables, entonces debe soldar un alambre a cada lado del interruptor primero, asegurándose de dejar suficiente cable para llegar a las almohadillas de soldadura en la placa de circuito controlador. Una vez que se te pueden juntar todo lo nuevo y probarlo. O, si eres prudente como yo, prueba primero antes de armar todo nuevamente.
Lamentablemente no pude probar el regulador con el quadcopter, como actualmente tiene un quemado motor, pero aún pude confirmar que el interruptor parece funcionar como se esperaba. Enciende el controlador y había obligado el controlador para el quad como normal. El controlador es todavía capaz de hacer girar los motores de trabajo, por lo es una buena señal de que yo no freír nada.
Cuando el palo está presionado, el controlador emite un pitido para indicar que ha de mover de un tirón. Presiona mi nuevo interruptor y fue recompensado con un pitido. Así, todo está conectado y trabajando lo mejor que puedo decir. La prueba final vendrá una vez que tengo 4 motores de trabajo en el patio y puede confirmar que flip como se esperaba.
