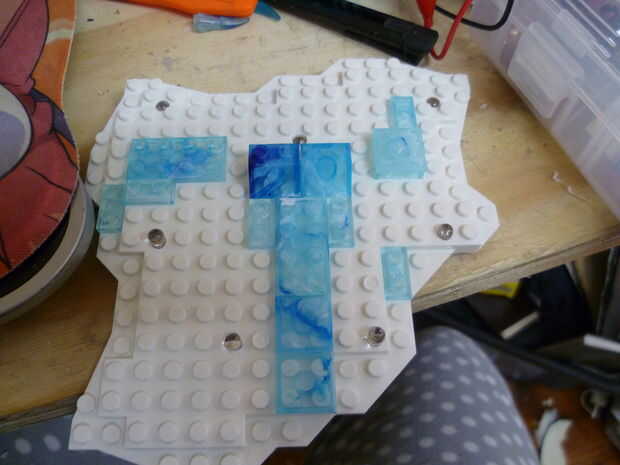

Paso 7: Colocar el LED

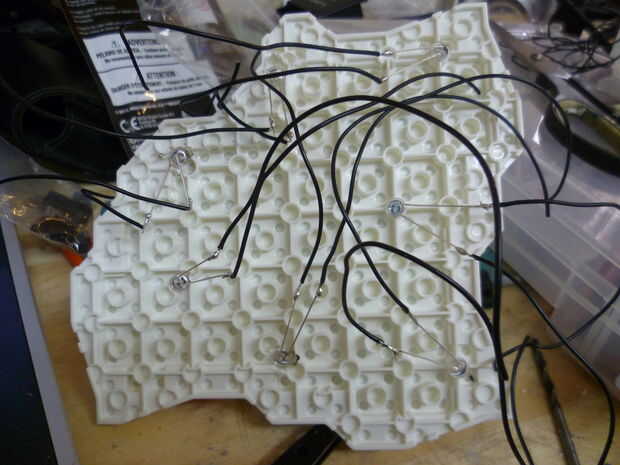

(Foto 1 y 2)
Colocar el LED en tu artículo, es hasta usted si desea pegar en posición ahora o esperar hasta más adelante, pero sólo por ahora quieres ver cuánto alambre se necesita a la izquierda en el LED, para que todos podamos soldar juntos sin pulgadas de alambre suelto izquierda flotando como en la imagen 2.

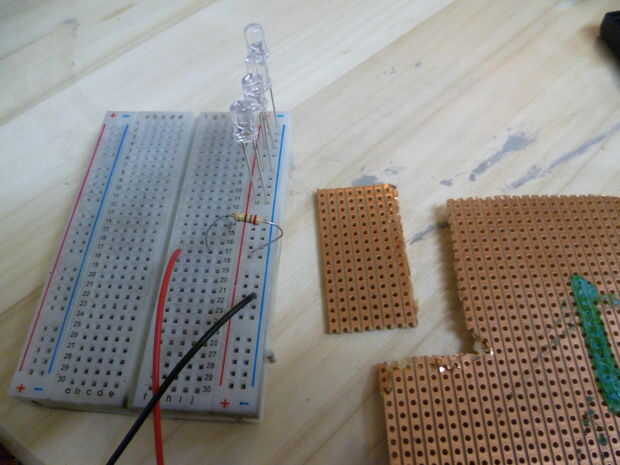

La placa de prototipado
(Imagen 3)
La placa de prototipado es una lámina de plástico, con un montón de hoyos y un lado se cubre con una superficie de cobre. Esta Junta será donde todo está conectado. Desea hacer esto a su tamaño por lo que cabe bien con su objeto. Obviamente el tiras de cobre son lo que utilizas para hacer su circuito un círculo para completarla. Yo no soy la mejor LG en el mundo por lo que tienden a dejar una tira de cobre entre cada línea que la soldadura en 'globos' de soldadura no accidentalmente puente entre dos líneas y estropear el circuito.
En la protoboard que se puede ver cómo acabé cableado mi LED, sólo usando un resistor en el circuito. También terminé no poner un interruptor independiente, porque la batería usé ya había un interruptor en él.

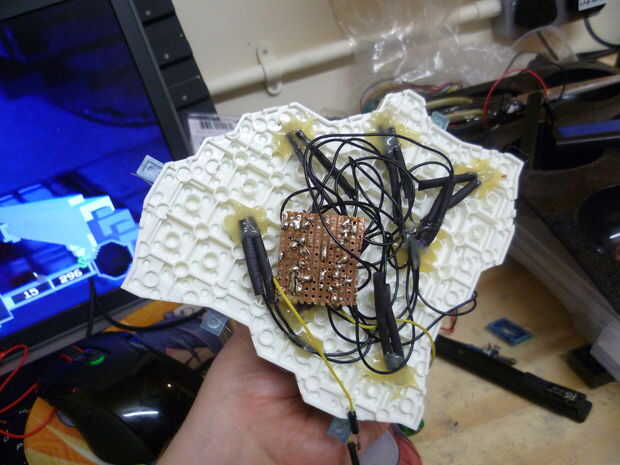

(Imagen 4)
Al soldar el circuito a la Junta de Proto que desea (si tiene uno) Utilice de nuevo cosas para mantener en su lugar cuando estás soldadura para que sea tan fácil como sea posible. Tengo que appologise por mi ejemplo en la imagen, fue muy apresurado. Pero espero que le da la idea de lo que estás buscando para lograr. Usé algunos pegamento debajo de cada uno de los LED para darles un poco más estabilidad como habría presión sobre ellos, en este caso cuando alguien intenta presionar un bloque de Lego en ella.
