Agregar entrada auxiliar (para un reproductor de mp3) a un viejo camión de AM Radio (2 / 3 paso)

Paso 2: Antecedentes

La primera cuestión de orden es entender la radio. Si hay conseguir esquemas para su radio! Tendrá un montón de las conjeturas.

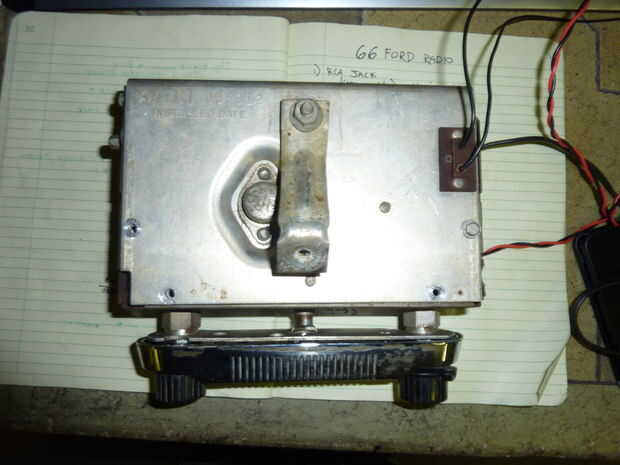

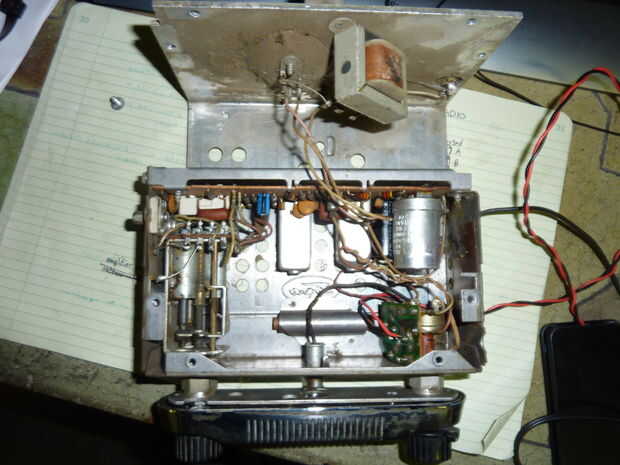

No he podido encontrar esquemas para mi radio pero es lo suficientemente simple como generalizar. Radios mayores son extremadamente simples y mina no es la excepción; es un mono de radio de AM.

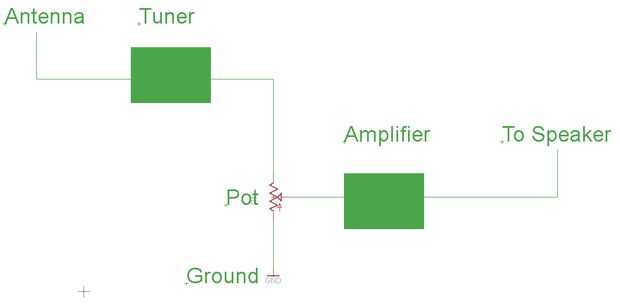

El componente clave, en cuanto a la entrada auxiliar, es el bote. El bote se divide típicamente en tres funciones distintas:
1) encendido/apagado
2) Control de volumen
3) ajuste de tono de

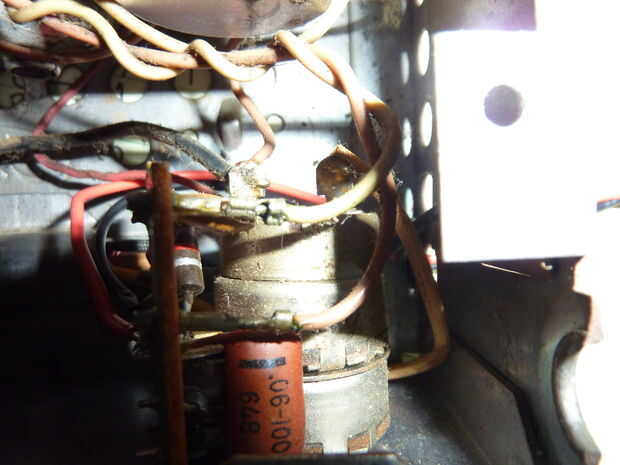

La media de los dos que gobierna el volumen (ver el primer plano, cuadro #3 en este paso). Hay tres dientes que sale de la olla. La conexión media, llamada el limpiador está conectada directamente a la etapa de amplificación. Este cable será dejado sin tocar. Las dos clavijas restantes están conectadas a la fuente (antena en este caso) y la tierra.

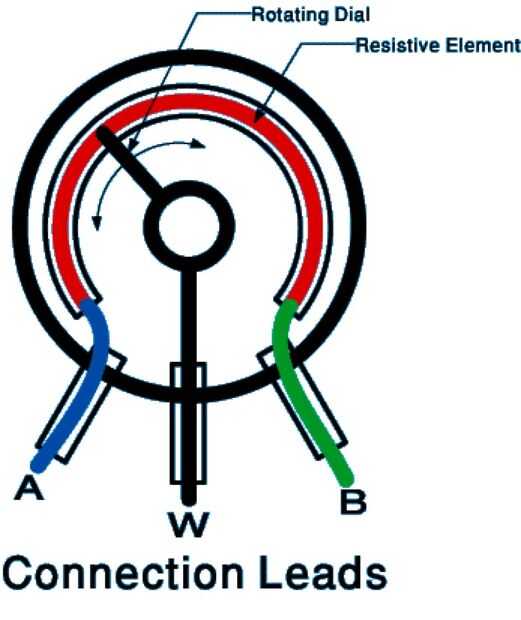

Para ser capaces de decirle qué terminales se conecta a que, colocar la radio para que el mando es apuntado hacia usted y las puntas apuntando hacia abajo hacia el suelo. En esta situación, girando la perilla en sentido horario aumenta el volumen que significa que la fuente está conectada a la patilla derecha (B en la imagen).

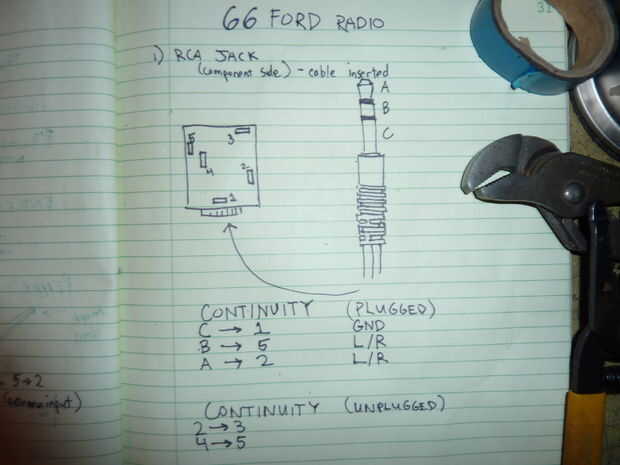

El último es para los pines en el conector RCA. Con un multímetro, trazado todos los pines en el conector en dos situaciones donde está enchufada a una fuente externa y cuando no lo es (ver última foto en el set).
