Paso 1: Unir las partes
Piezas utilizadas en este Instructable:
Arduino Uno
Escudo de Adafruit 2,8" TFT
http://www.Adafruit.com/products/1651
medio escudo a Arduino A0 y pernos (véase abajo).
zumbador piezoeléctrico

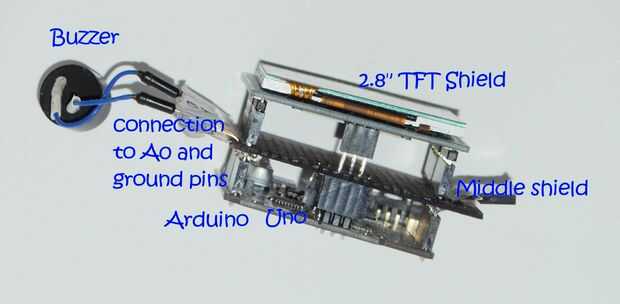

El 'escudo medio' puede ser hecho en casa, o comprado o montado un kit. Se utiliza porque la pantalla TFT cubre cabeceras de I/O de Arduino Uno y tenemos acceso al A0 y pins para conectar el timbre de la tierra. La foto de arriba muestra un escudo hecho en casa que da acceso de lado a estos pernos y las conexiones de zumbador.
La segunda imagen muestra un escudo casero diferentes. Ambos de estos escudos se hicieron con tarjetas de circuitos y pines. Si usted hace su propio escudo, algunos encabezados de apilamiento de escudo será útiles:
https://www.Adafruit.com/products/85
Como alternativa se puede comprar un protector montado ala o un kit de escudo de tornillo, tales como:
http://www.Adafruit.com/products/196
https://www.Sparkfun.com/products/9729
http://www.seeedstudio.com/Depot/Screw-Shield-p-1238.html
Asamblea: es como hacer un sandwich: el Arduino va en la parte inferior, el medio escudo en el centro y el escudo TFT como la capa superior.
Cableado: los dos cables del zumbador piezo se conectan el A0 y Gnd (masa) de los pernos (utiliza los conectores o terminales del medio escudo de tornillo).
