Aerogenerador Savonius cartón (4 / 6 paso)

Paso 4: Dibujar líneas de ángulo en los discos

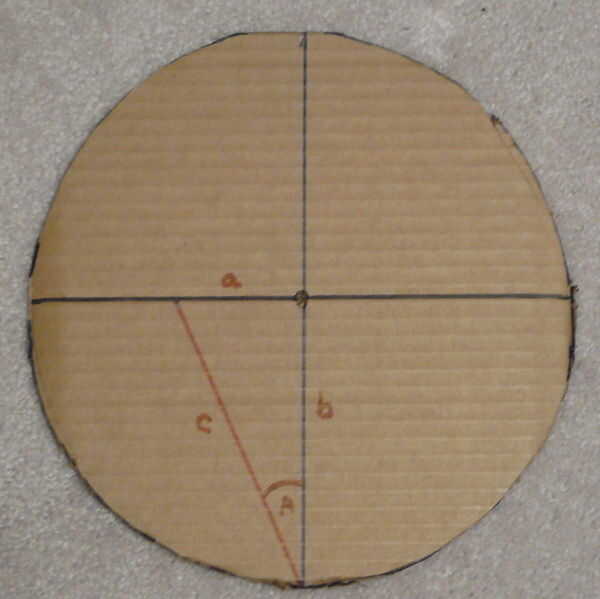

Ahora para la geometría un poco. Echa un vistazo a la primera imagen. Observe que hay un ángulo A y lados a, by c. Lado c es la línea que queremos la paleta alinear con. Donde dibujamos depende de ángulo de un. Para hacer geometría un poco en esto vamos a hacer trampa y utilizar una calculadora del triángulo derecho basado en la web.

Hacer uso de la siguiente url: http://www.csgnetwork.com/righttricalc.html mi lado b es 5 pulgadas (el radio del círculo) y decidí hacer lado una 2,25 pulgadas. Accoding a la calculadora, esto hace que el ángulo A 24 grados. Se puede jugar con esta calculadora ya sea introduciendo lado una o A ángulo que experimentar con diferentes configuraciones.

Va con mi configuración de 24 grados, haga una marca a lo largo de lado una 2,25 pulgadas desde el centro del círculo y luego dibujar lado c. Ahora hacer con las otras líneas de tres radio.

Después de que se hace, hacer lo mismo con el otro disco.

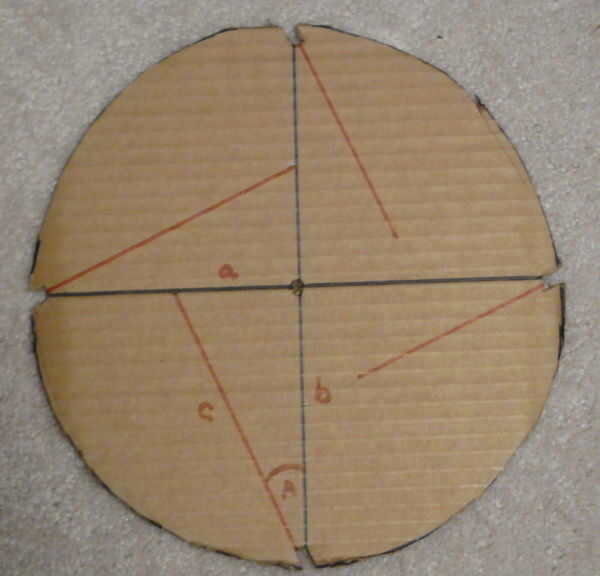

Observe que hay atajos en el disco en ángulo A en cada línea de la radio. El pupose de estos recortes es del muelle de la paleta a los discos. Los cortes deben ser sobre una mitad de pulgada y deben seguir el camino de la línea c.
