Aerogenerador de eje vertical (5 / 6 paso)

Paso 5: Deflector de viento

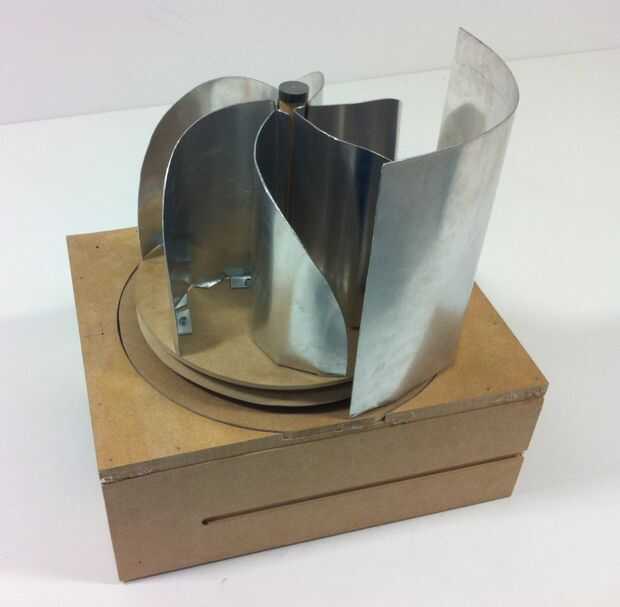

Desde nuestra turbina de viento fue diseñado con una prueba de túnel de viento en mente, se hizo una desviación del viento. Las cuchillas están diseñadas (curvas) para que el ventilador tenga más fuerza empujando a un lado que el otro, que gira el ventilador. Un deflector de disminuir la fuerza de la oposición y así aumentar la velocidad a la que girará el ventilador.
Esto puede no ser adecuado para su aplicación ya que no puede garantizarse la dirección del viento natural y por lo que la desviación puede ser ineficaz.

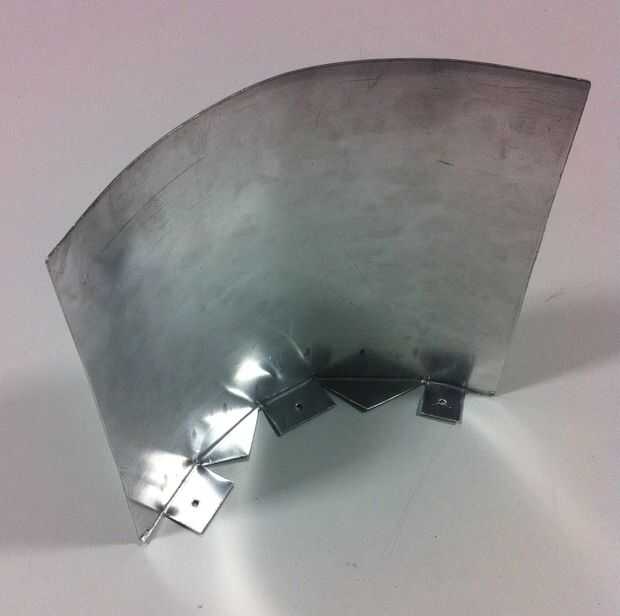

Una hoja de aluminio de 1mm que fue cortada con una guillotina a una altura de 260 mm. lata tijeras fueron utilizadas para cortar los pliegues y las secciones del triángulo y un doblador de hoja utilizado para estas piezas se doblan a 90 grados. La hoja se curva a mano para que coincida con el radio exterior de la base del ventilador.

Orificios de 4mm fueron perforados en los pliegues de los tornillos (igual que para las hojas) para ir a través. La base era mano taladrado para los tornillos, que fueron apretados con una llave allen.
