ADC convertidor DVI a

este es mi primer instructivo y aunque no tengo experiencia alguna, pensé que sería bueno contribuir ya que he sido un usuario frecuente durante mucho tiempo. Hace un mes decidí que una segunda o tercera pantalla sería una buena adición a mi ordenador configurado y comenzó a buscar algo barato. A los pocos días vi en la basura una pantalla Apple de 17" con algo que vieron primero como un conector DVI normal, sin entrada de energía y algunas entradas USB en la parte de atrás, así que pensé esta es mi día de suerte!
Bueno, como muchos de ustedes saben por ahora, mi falta de conocimiento fue evidente tan pronto como intenté conectarlo a mi PC y el tipo de adaptador no era el mismo. Después de algunas horas de investigación a partir de básicos "convertidores" me di cuenta que el rango de precios de uno de ésos DVI-ADC estaba prohibido ya que es más barato conseguir una pantalla nueva por menos de eso.
En ese momento estaba enojado porque tenía un pedazo de basura en mi pequeño apartamento y había que gastar horas aprendiendo sobre el conector de vídeo propietario de ADC de Apple para nada.
Bueno, hice un poco más de investigación y encontró que algunas personas habían ido por el mismo proceso de intentar hacer adaptadores de bajo presupuesto y fueron lo suficientemente profundos para averiguar las tablas y conexiones con el detalle del perno. Sin embargo, después de algunas investigaciones es evidente que soldar un protoboard y usted mismo cableado cables ~ 30 pueden resultar poco práctico además de eléctricamente no se recomienda ya que vas a sufrir de ruido y en un futuro cercano. Sin embargo, estoy agradecido por la ayuda de Tony y otro instructivo, que me guió a través de todo el proceso.

las otras fuentes de información vinieron de:
Documentación de Apple
Conectores Molex 1
Conectores Molex 2
Información de la USB

La versión 1.0 del prototipo es este:

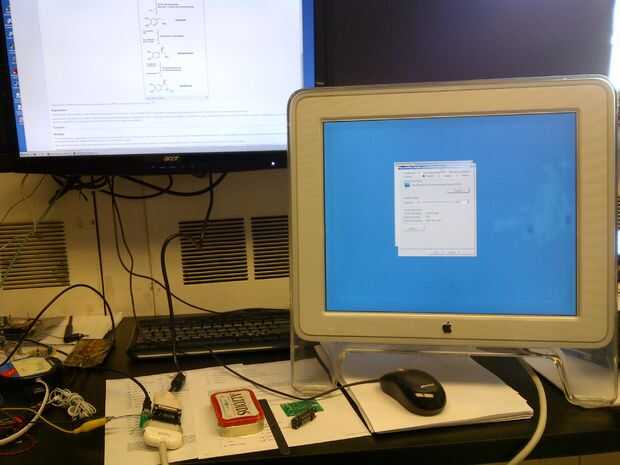

Conectar todas las clavijas indicaron en la hoja de datos de apple y ponen un conector mini USB AB (sobre todo debido al tamaño pequeño) como interfaz con el PC. Salvado un DVI y un conector ADC de un viejo roto video tarjeta y poner a utilizar en mi proyecto (que no son nuevas) pero funciona muy bien. Configurar el software para el control de la intensidad (sólo en Windows) desarrollada por algún chico, que Tony describe mejor que yo en su blog. Después de eso, conectar una fuente de corriente continua de 24VCC y menos 1.3Ampers para un monitor de 17"(más grandes pueden requerir más amperios no voltaje de alimentación...) y presto!

Los detalles:

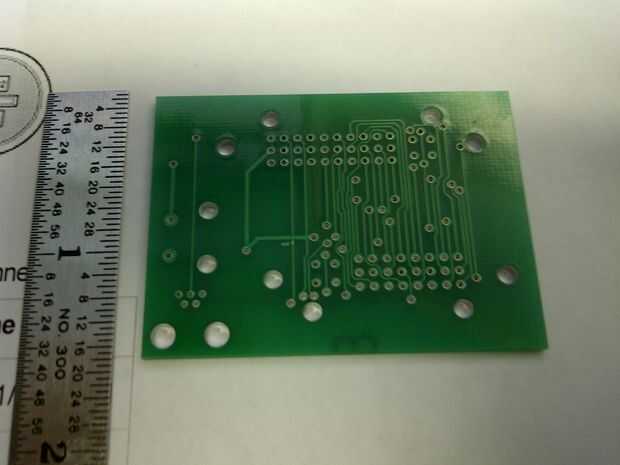

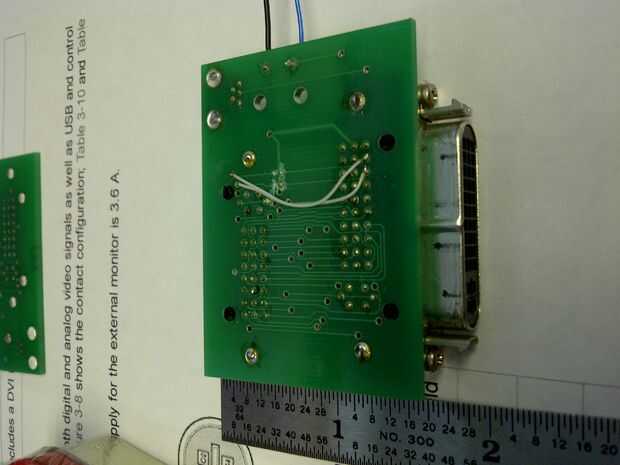

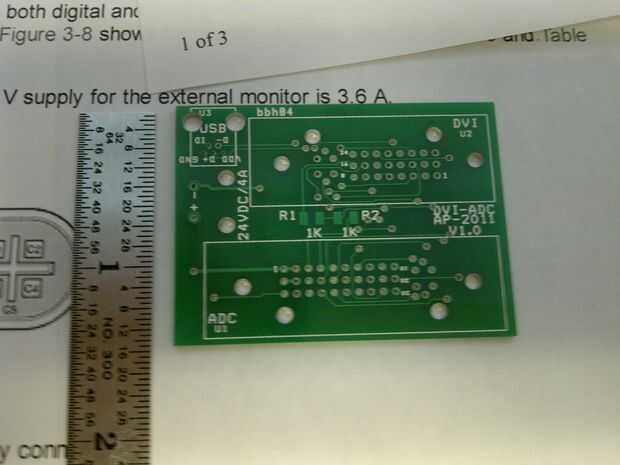

Como se puede ver en las fotos la PCB es muy pequeña y la parte más complicada es el cableado desde los pines del conector están muy cerca uno del otro y no hay huellas de PCB para conectores ADC así que tuve que diseñar mi propio. Aunque, traté de ser muy cuidadosos asegurándose de que los caminos de la energía estaban lejos de los demás, cometí un error con dos cables de lo USB que he tenido que corregir rompiendo los caminos y cableado con dos cables externos. No el mejor trabajo siempre pero como una lección "no siempre enviar un diseño de PCB en el 3:00". Aparte de eso, el circuito es bastante listo, soldar los conectores, conecte los cables, la fuente de alimentación fuente y usted es buenos ir.

Lo que queda:

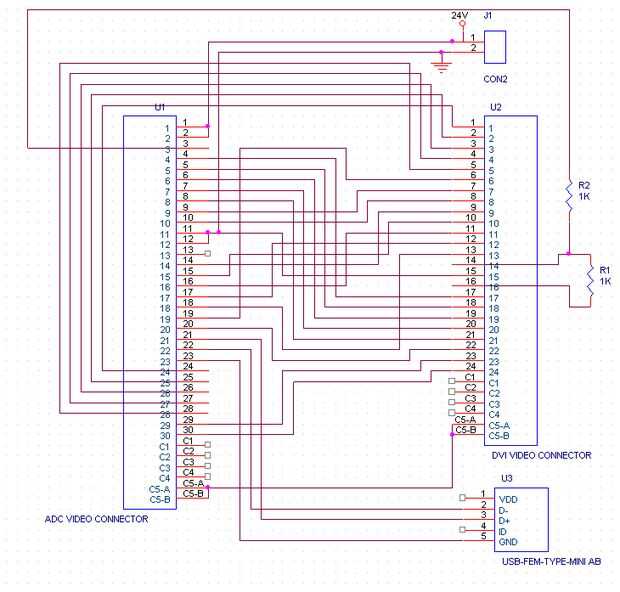

Bien, como se puede ver en el diagrama, hay un pin de softpower que dejé desconectado pero no parece afectar el funcionamiento, tengo que hacer algunas investigaciones sobre él.
Un conector VGA se agregará en una versión futura, así que usted puede elegir si la entrada DVI o VGA

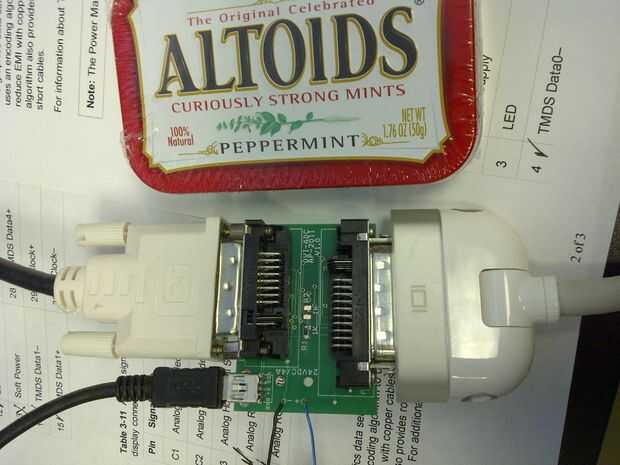

No sé exactamente donde voy a ponerlo pero la idea de la caja de altoids suena bien para mí por ahora. ¿Chicos alguna idea?

Precio:

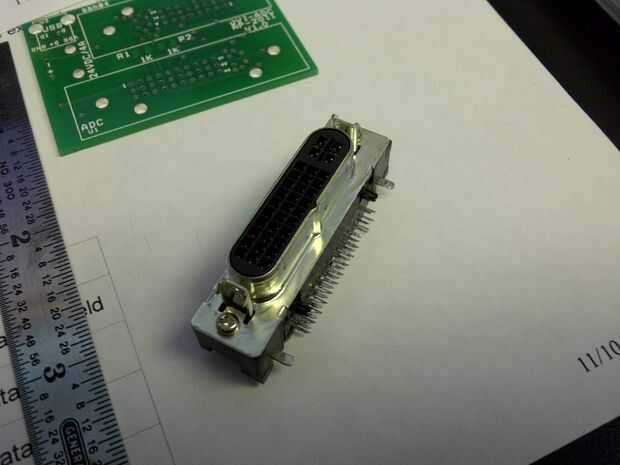

Tuve todos los conectores alrededor, la única inversión fue el PCB, que tuvo que ordenar al menos 4 unidades y llevó más de 2 semanas a enviar; cada uno era como $13. Vi el adaptador en Ebay por algo así como $11 ( este haría el truco). Mantenga en mente que cada monitor tiene requisitos de energía diferentes y las especificaciones indican que este adaptador (la manzana original) no puede manejar más de 96W (4 Amperes).

¡Que te diviertas! Ah y quisiera saber si alguien está interesado en el PCB que he dejado, creo que sólo necesito una o dos, estoy dispuesto a enviar a los otros dos si cubres $13 más gastos de envío.
