Hacer un adaptador para ejecutar Black &
Herramientas a batería de deslice de NiCad "Firestorm" Decker
con batería de Li-Ion de Ryobi.
Lógica: Black & Decker una vez tenían una reputación de herramientas fiables y útiles. Con el
presentación de la línea de "Tormenta" de inalámbrico, 18 voltios batería NiCad desarrollado herramientas,
tenían un nuevo medio para renovar esa reputación. Altho bien diseñaron las herramientas
y funcionó bien, las pilas de baja calidad. Las baterías de NiCad duró tan poco
como se promocionaron a la última, no guardó su carga incluso durante la noche. B & D caer
la línea, a menudo no honor a garantía de la batería y se negó a cambiar a la recientemente desarrollada
Tecnología de Ion de litio, dejando a otras empresas. Entrar en Ryobi.
Ryobi había desarrollado herramientas de baterías de NiCad y luego desarrollado baterías de iones de litio para mantener sus herramientas de funcionamiento. Su línea de una más herramientas y baterías de iones de Li ha ganado un siguiente leal.
¿Pero donde que sale me y mi colección de herramientas B & D, todavía en buen estado, pero sin una fuente de energía?
¿Puede la herramienta B & D ser funcionada por una batería Ryobi de voltaje similar? Sí se puede...
Se necesita:
Un B & D 18V «muertos» NiCad batería #244760, o
HPB18-OPE o tamaño similar
Un Ryobi batería linterna P704 (esta es la forma más barata
obtener el conector de la batería de Li-Ion "muelle". Sobre $12-$13)
Una buena batería Ryobi 18V "Uno más"
Medidor de VOM.
Destornillador TORX (uno más pequeño. Cabe B & D y
Ryobi)
Alicates de punta.
Cortadores de alambre
Soldadura pistola y soldadura de plata
Hack saw
Navaja de bolsillo
Tablero de corte
Taladro (usar su Ryobi nuevo?) y broca de 3/8"
Escofina de madera o broca escofina
Fricción/alquitrán, cinta eléctrica
"GOOP" o similar para calafatear adhesiva.
Bandas de goma
Caja bañera para sostener las piezas
PARA COMENZAR:

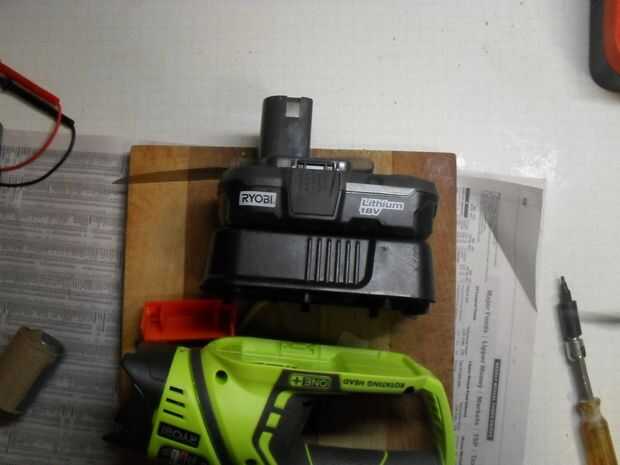

Tenga en cuenta que la B & D batería y la batería Ryobi y
cuerpo de la linterna son de tamaño similar.
Esto funcionará!
En primer lugar, tenga en cuenta que la batería Ryobi tiene el positivo y negativo
los conectores marcan en la parte superior de la batería. Ignorar las otras placas de conector, para carga y detección de temperatura y no afectará la operación de la herramienta. Tenga en cuenta que debe conectar el adaptador de
para dar cabida a estas cualidades del positiva y negativo. Por lo tanto, utilizar el VOM para determinar (si es posible) la polaridad
de las pestañas de la batería B & D. En cada
B & D que he visto, si tienes la batería para que las pestañas se encuentran lejos de
usted, (con el clip de fijación hacia usted), la ficha positiva será el derecho
lado. MARCA IT para recordar a futuro!

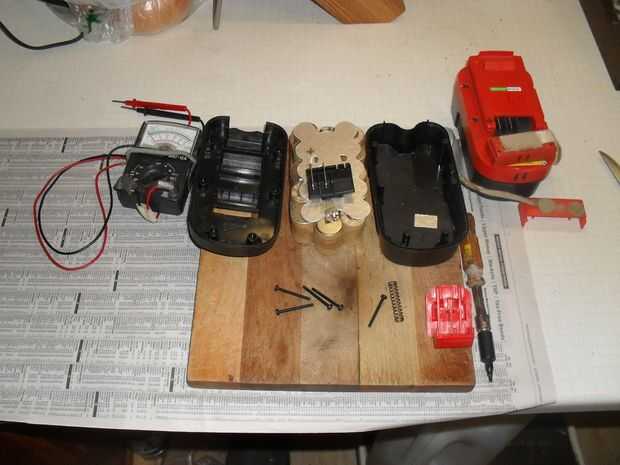

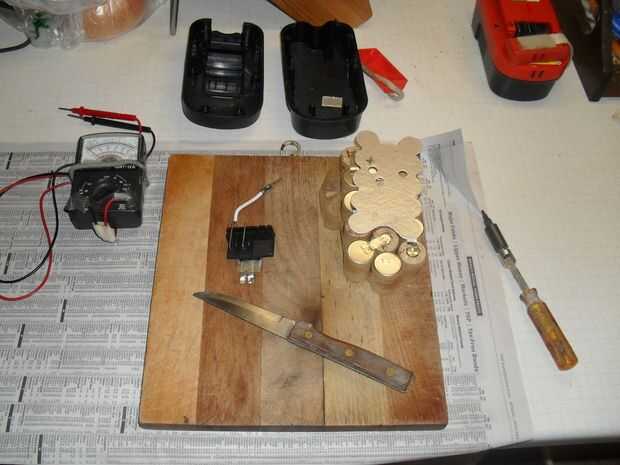

Utilice TORX (seis) Destornillar la batería B & D. CUIDADOSAMENTE levante aparte
la parte superior de la parte inferior y nota cómo se insertan las lengüetas del conector en el
Arriba. Tendrán consecuencias como independiente
las dos piezas. Están conectados a la NiCad
batería de la célula/botes, que están conectados en serie. No utilice calor para separar el conector
alambre de los cartuchos, esto puede conducir a fugas o peor... Utilice su pelado/navaja para corte/rascado/separado
la placa de cable y el conector de la
frascos. ¿La ficha positiva tendrá un (blanco)?
alambre (mantenerlo largo) y el negativo tendrá una placa de metal de
cosa. Reciclar los cartuchos de NiCad como
es correcto ambientalmente responsable.
Apartar la caja y conector y tornillos. No pierda el resorte y
clip! Tirar todo el interior del embalaje cartón, plástico, etc..

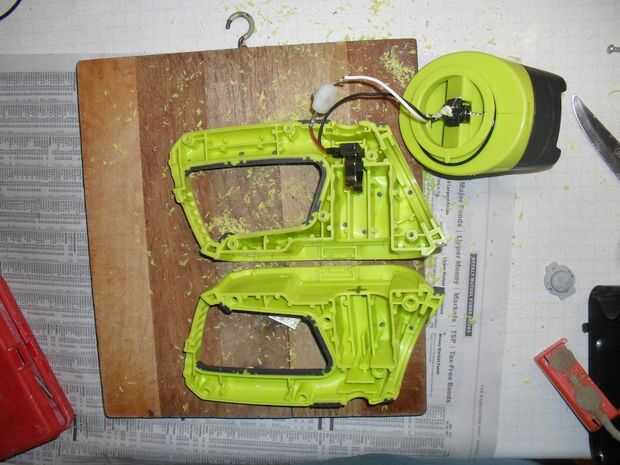

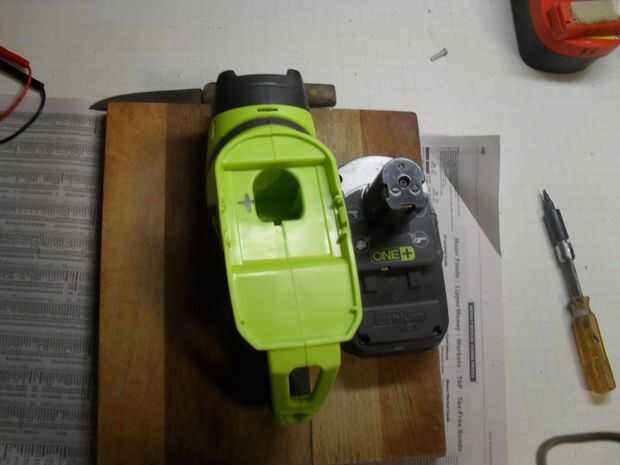

Mire la linterna Ryobi. Deslice la batería y observe
qué lado es el lado positivo del conector (sello positivo de la batería,
clip de conector positivo). Nota la luz va a separar por la mitad, extrayendo
los tornillos TORX 6. Ello, a continuación ver
tienes que pelar apagado la etiqueta para separar las mitades. Hazlo. Pegar la etiqueta
en otra cosa para el infierno de él. La parte del reflector es bonita, salvo que para
otro de los proyectos. El cable rojo de la
conector para el interruptor, desoldar el interruptor, dejando el interruptor
conectada al reflector. Cortar el otro cable (negro?), dejando un pedazo largo
para trabajar con el conector de la batería.
Nota cómo el conector encaja en el cuerpo de la luz (la "base"), teniendo en cuenta
que manera pone el lado positivo. Rojo
¿alambre debe ser positivo, sí? Negro
¿(azul)? debe ser negativa. Marca la
organismo de referencia.

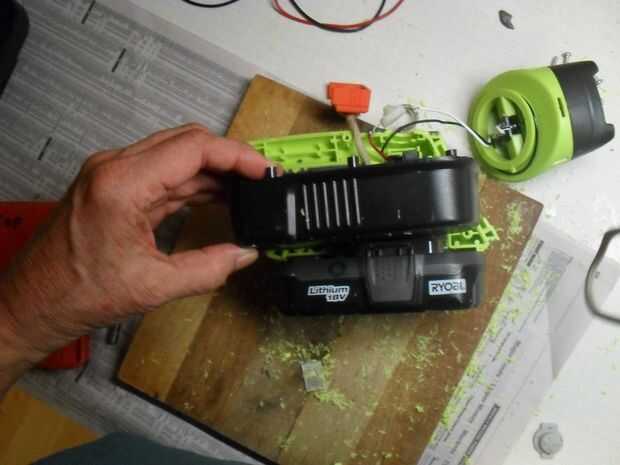

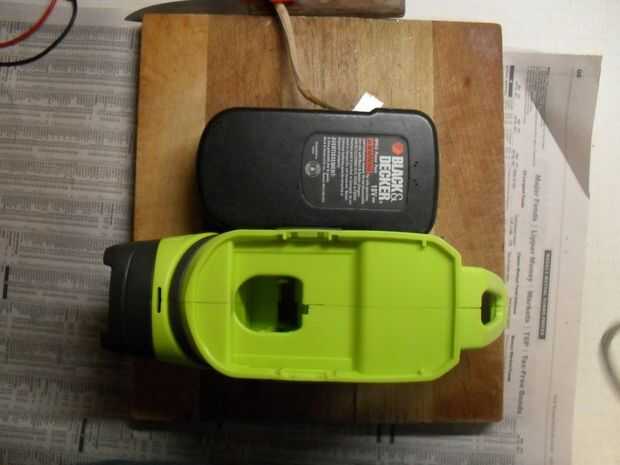

Comparar el tamaño del cuerpo de la lámpara a la batería B & D
caja. Aviso que tienes que cortar algunas
material para hacer ajuste, pero no tanto como para dañar la batería Ryobi
"muelle". Mira las fotos. Corte algunos aquí, algunos allí, poco a poco.
Se puede poner detrás! Consideré que tratando de usar una lijadora eléctrica, pero algunas
experimentación demostró esto no realmente cortó tanto como derretir el plástico y

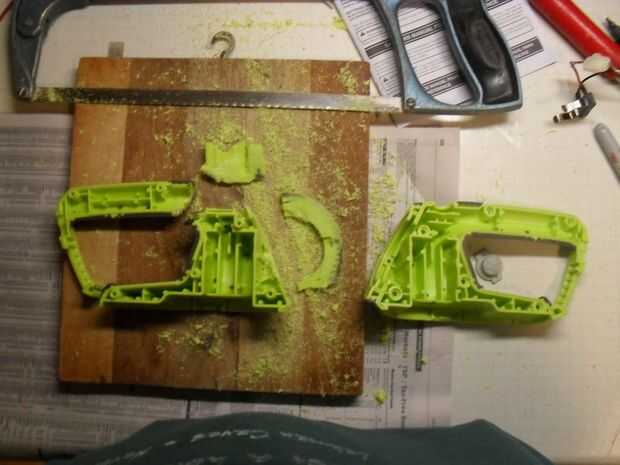

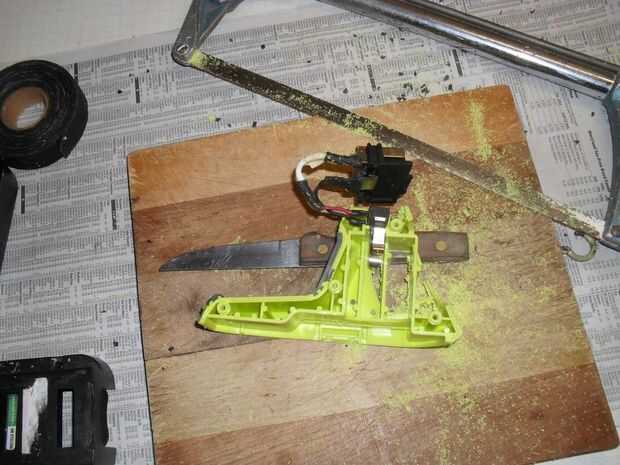

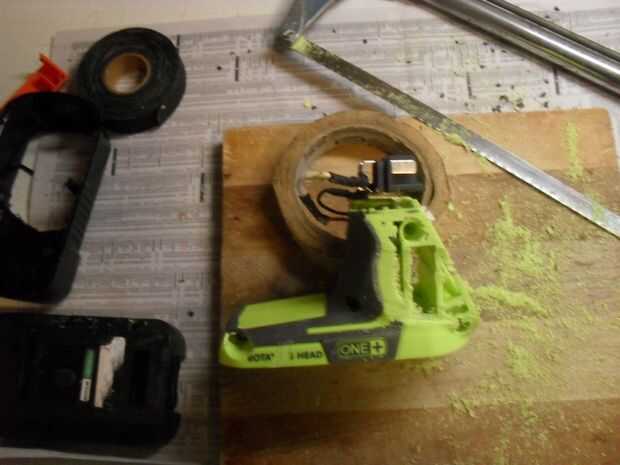

sido más difícil. Use la sierra para metales, corte el mango a la
muelle, cortar los lados, haciendo el muelle más. Cortar la parte superior, pero no para
eliminar el lugar de los cables. Ver fotos. Tiene para arriba
parte inferior y lado a lado. No es tan importante, resulta que la parte de atrás al frente.

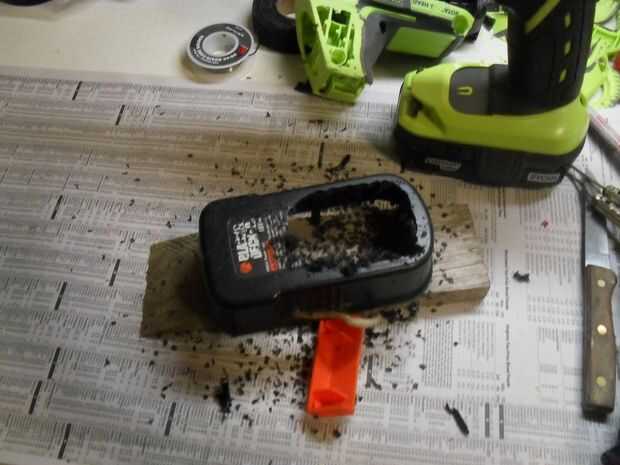

Tomar el fondo de la caja B & D y nota que usted no será
poder poner el cuerpo entero de luz en él, necesariamente tendrá que pasar el rato
la parte inferior, así que aproximadamente una pulgada desde la parte delantera de la B y D inferior (lejos de
el clip/parte posterior), taladre un orificio a cada lado y perforar cortado a lo largo de la
lados del orificio del futuro a través del que será el muelle de batería Ryobi
adjunta. Ampliar gradualmente este agujero
con la escofina. Nota el montaje superior
tornillos no ser afectados por su trabajo en la parte inferior de la caja.

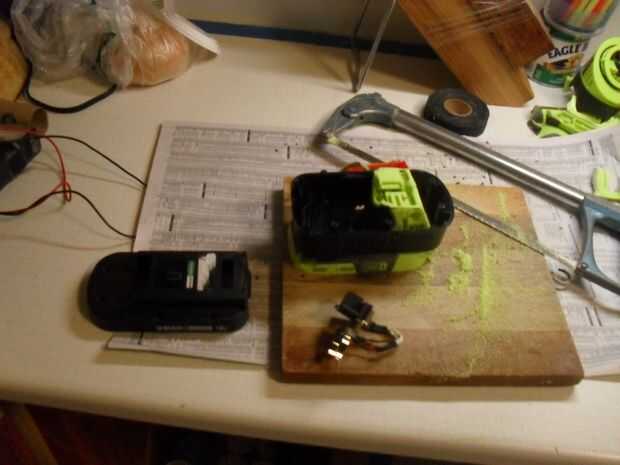

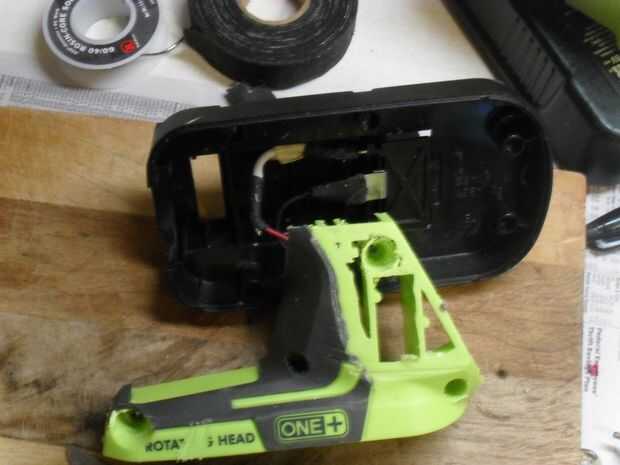

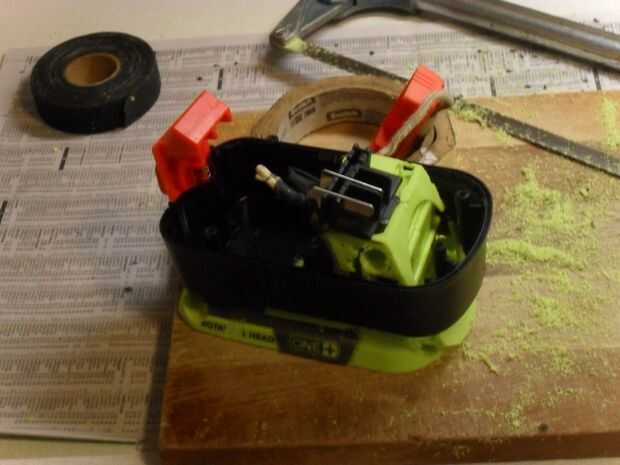

Ajuste a lo largo de la manera de tratar, ajustar gradualmente la parte del muelle en
la parte B y D. Cuando usted está sobre
derecha, considerar el cableado: (por supuesto, recorte una cantidad apropiada de alambre
aislamiento antes de conectar/soldar).

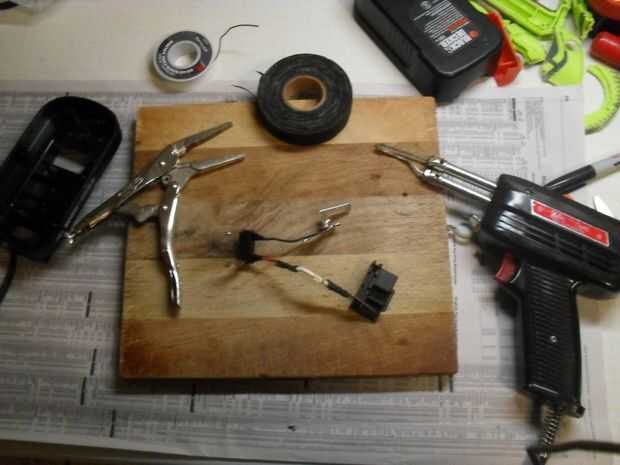

Decidí cortar más de la B & D negativo placa de metal, y
soldado el cable negro de Ryobi allí a la ficha B & D tenga cuidado permitir
¿"fittage", que forma va a rizo en la caja cuando es todos junto? El
B & las pestañas D todavía deben encajar en sus apropiadas y el orificio de la caja. Me di cuenta de que la parte superior de la Ryobi muelle
empujado de la B & D pestañas exactamente detrás en el agujero que necesitaban estar en. Voila!
Suelde el cable blanco de Ryobi para el cable de ficha B & D positivo. Cubrir las conexiones con cinta aislante,
ver cómo rizos en la posición en la caja. Vuelva a colocar el TORX que mantiene juntos los lados de "dock".
Tratar de encajar todo. ¿Ajuste, talle de más? Vuelva a instalar la B & D box de holding clip y su resorte.
Cuando usted está satisfecho con cómo todo encaja, tornillo TORX
el top B & D en la parte inferior. Has
¿Recuerdas el clip y la primavera? Separar un poco el verde Ryobi del muelle de la
B & D de la caja y sellar alrededor del boquete con el sellador de GOOP o silicona. Mush lo
juntos y con bandas de goma para que se sequen de recto y limpio.
Probar la batería Ryobi en el muelle, prueba las fichas B & D
con el VOM. ¿Las pestañas registrar correctamente? Lado derecho es
¿positivo? ¿18Volts? Si realmente tienes a, la tapa se desenrosque
para la corrección! Estás listo para ir a
trabajo!
Importante: No trate de cargar la batería Ryobi a través del adaptador cargador B & D. Los cargadores B & D son solamente para las baterías de NiCad y también ha sido culpada de sobrecargar las baterías B & D, los arruinando así. SÓLO carga la batería Ryobi en un cargador de Ryobi doble Chem, entonces utilice el adaptador para ejecutar la herramienta B & D.

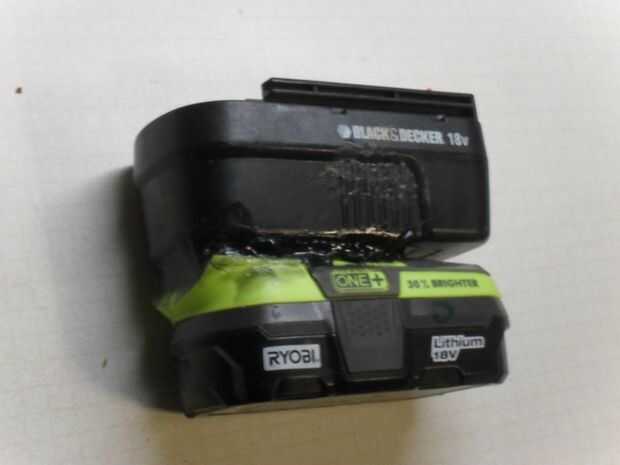

La herramienta B & D ahora funcionará de la mejor calidad Ryobi Li
Sistema de batería de ion.
