Adaptador Bluetooth de serie para Mini Pro (3 / 7 paso)

Paso 3: Pegar encabezado y resistencias al transceptor de Bluetooth

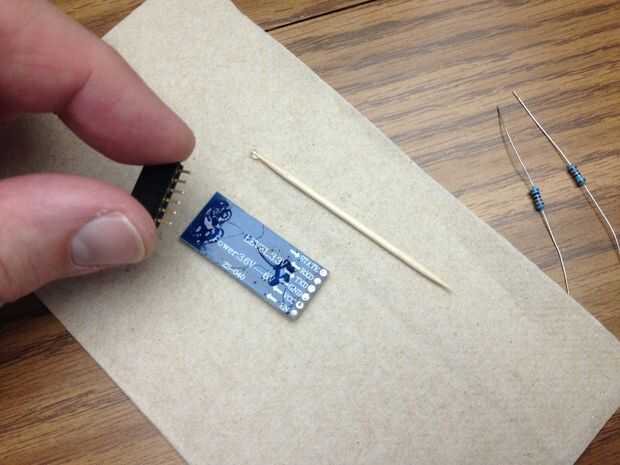

Corte el plástico de embalar película retráctil off el transceptor Bluetooth. Desoldar, quitar y desechar la cabecera desde el transceptor de Bluetooth. Me parece más fácil cortar los pernos en la curva para que queden al ras con el cilindro de plástico que forma parte de la cabecera. Luego levante el cilindro plástico flojo y deséchela. Ahora tienes los pernos expusieron que puede agarrar uno por uno con alicates de punta, cada empalme de la soldadura uno del calor en el tiempo y hale el pasador hacia fuera y moverse el el siguiente pin. El calor cada soldadura conjunta tan pronto como sea posible y eliminar el calor tan pronto como sea posible después de quitar el pin.

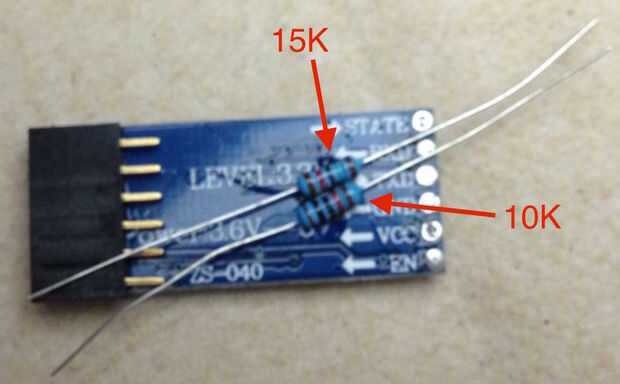

Utilizar algún pegamento de uso general para pegar un encabezado hembra 6 pines solo-fila y resistencias de 15K y 10K en la parte posterior del transceptor. Punto las resistencias hacia el pin RX, ya es donde se realizará la conexión. Más cercana al pin RX es la resistencia de 15K y la resistencia de 10K es más cercana al pin TX.

Nota: El cableado que lo hice fue conectar a un Mini Pro derivado y la cabecera está orientada para que el transceptor Bluetooth esté hacia arriba. Yo revertiría las posiciones de las resistencias para cambiar la orientación de la cabecera para un Mini Pro de SparkFun, más cercana al pin RX es la resistencia de 10K y la resistencia de 15K es más cercana al pin TX. Vea el paso siguiente para obtener más información acerca de las diferencias de pin de cabecera entre el Mini Pro de SparkFun y derivado del Mini Pro.

Deje que el pegamento secando.
