ADAPTACIÓN accesorio para remar a kayak (1 / 7 paso)

Paso 1: La placa de BASE

El diseño de la placa Base, como se muestra, permite su fijación a un stock de Ocean Kayak, Inc. Malibu dos kayak sin modificaciones o adiciones con el kayak. Esto significa que un kayak alquiler podría utilizarse para proporcionar un día increíble en el agua para el paddler. Ligeras modificaciones a este diseño deben permitirlo para adaptarse a casi cualquier kayak sit-on-top. Más tarde, I presenta algunos diseños alternativos para otros kayaks así como cubierta kayaks (sit-interior).

De un áspero 33 pulgadas por trozo de madera contrachapada de 1/2 a 3/4 pulgadas de espesor de 27 pulgadas, marca y corte el patrón que representa en el primer dibujo a continuación.

Para los dos de Malibu, las dimensiones críticas son: (1) 16 pulgadas de ancho donde la correa de la cubierta delantera se ajusta en la zona delantera de la placa de cubierta, (2) de 29 1/2 pulgadas de longitud, entre el centro de las características de la correa y el orificio donde un cintillo grande asegura las características más posterior de la placa de cubierta para el kayak, (3) 22 pulgadas entre los agujeros que lazo envuelto a la fábrica coloca ojales en el M2 y (4) 23 pulgadas máximo de la correa hasta el borde posterior de la parte principal de la placa de cubierta se asegura el área de piso entero de la cabina permanece abierto. Simplemente marca que estas dimensiones críticas en la madera o el patrón primero, luego complete el resto aproximadamente como se muestra.

Es útil dibujar un lado (izquierdo o derecho) del patrón en una hoja grande de papel y dobla el papel a lo largo de la línea central. Luego cortar el patrón para un diseño perfectamente simétrico.

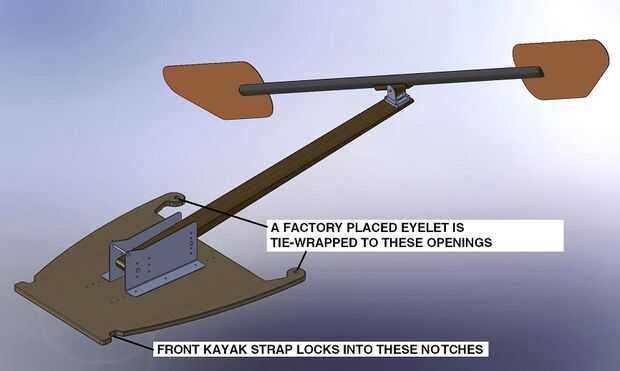

El CAD dibujo a continuación muestra que varios conjuntos de agujeros son previamente perforados en la placa de la cubierta para facilitar la colocación longitudinal ajustable de las abrazaderas del Boom. Esto se discutirá más más adelante.

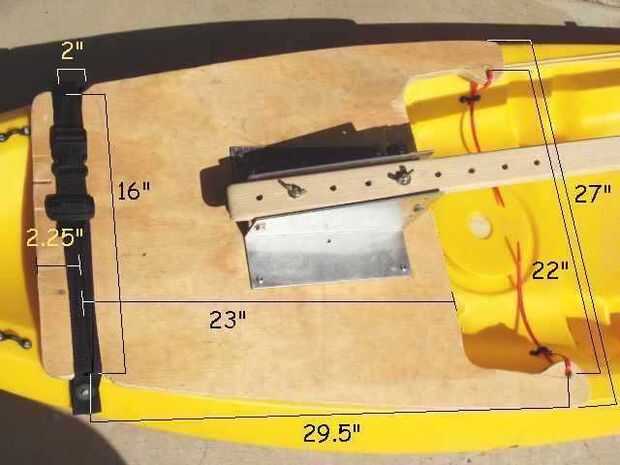

Observe que la primera foto muestra un diseño anterior auge y brazo soporte que incorpora algunas piezas extras. La adaptación presentada en este Instructable presenta el último diseño utilizando los menos elementos posibles.
