Adafruit protector de la onda + arduino uno R3 = alarma (knight rider) (2 / 3 paso)

Paso 2: esquemas + co.

first step:

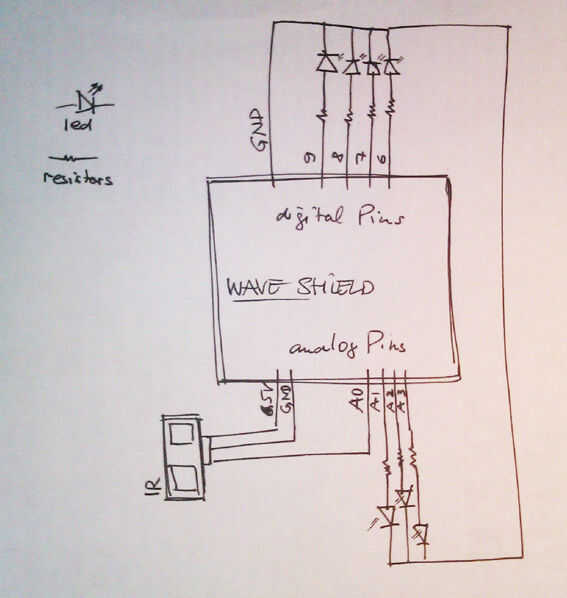

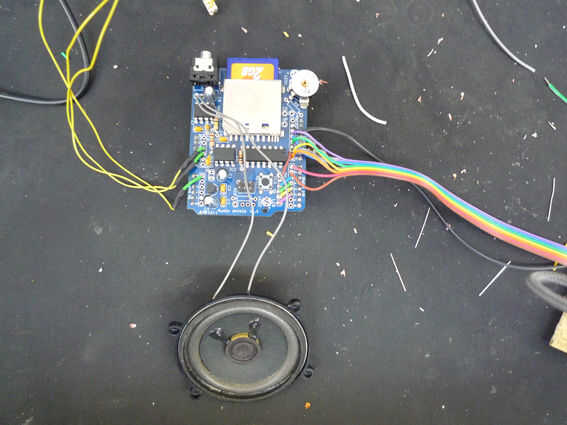

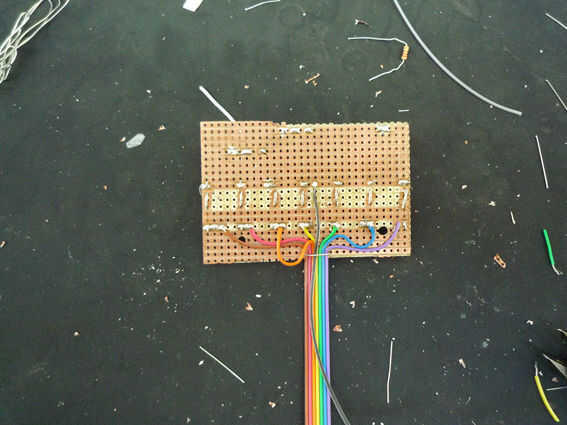

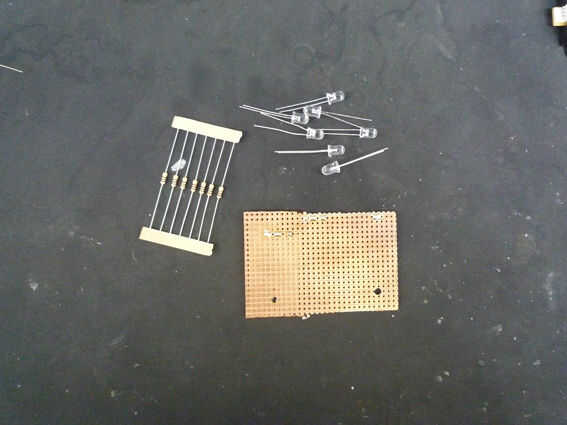

conectar tu LED y sensor de infrarrojos para el protector de la onda según esquema (Nota: por favor, instale todo de acuerdo a esquema y no he anunciar de aquí a los leds de pines ya utilizados por el waveshield como veis en la imagen siguiente)

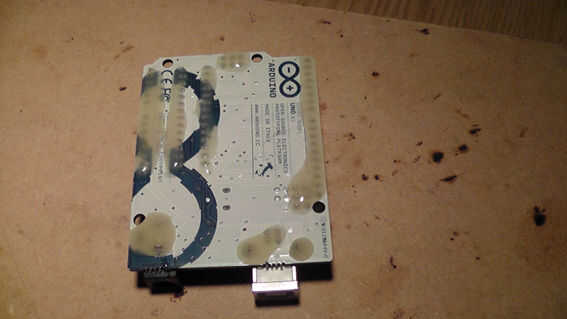

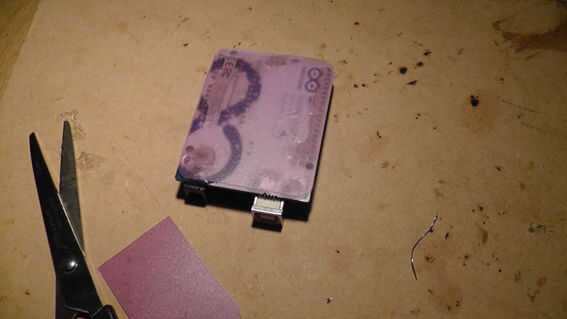

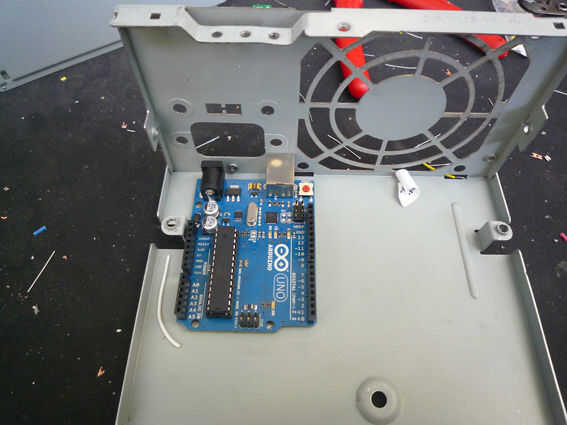

NO te olvides de proteger la parte inferior de la arduino con un pedazo de plástico o de araldite. Usé ambas opciones sólo para asegurarse de que no corto circuito cuando más adelante su adjunto a la caja de metal

segundo paso:

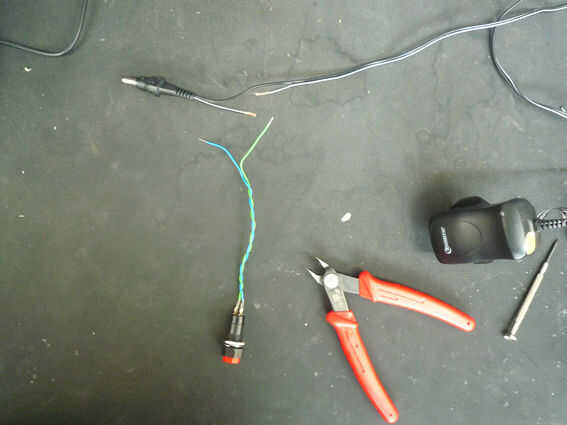

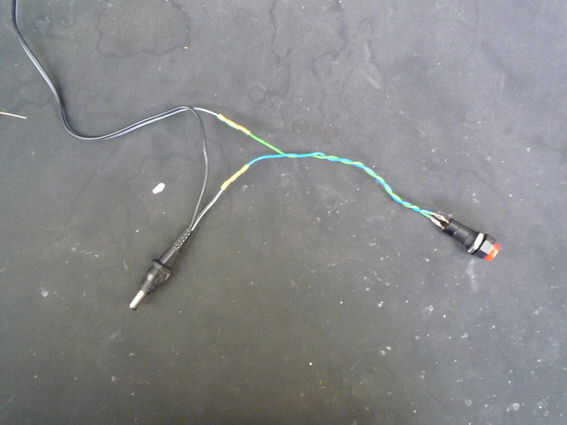

Coloque el botón del adaptador de

tercer paso:

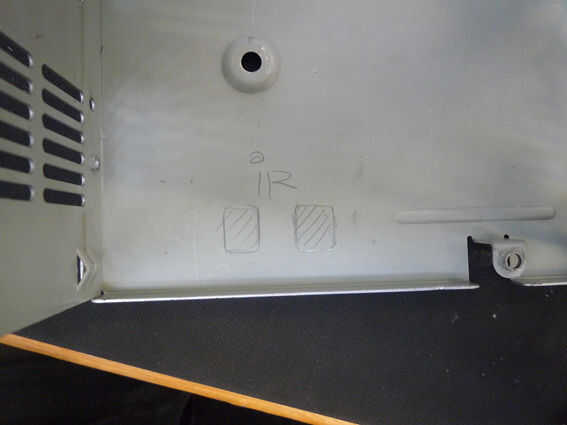

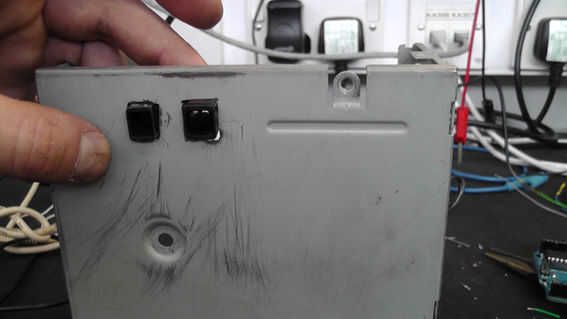

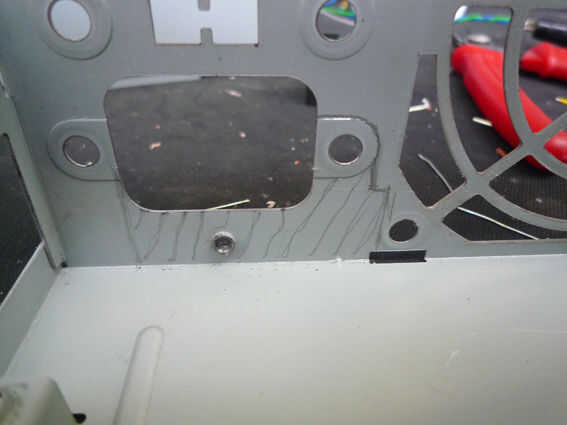

Marque y perfore los agujeros como lo desea (ver mis fotos de referencia) + supongo que tienes algún conocimiento sobre la manera de perforar y cortar agujeros en metal. Si no es así, entonces, no dude en preguntarme. Yo definitivamente le ayudará con su elección de herramientas

cuarto paso:

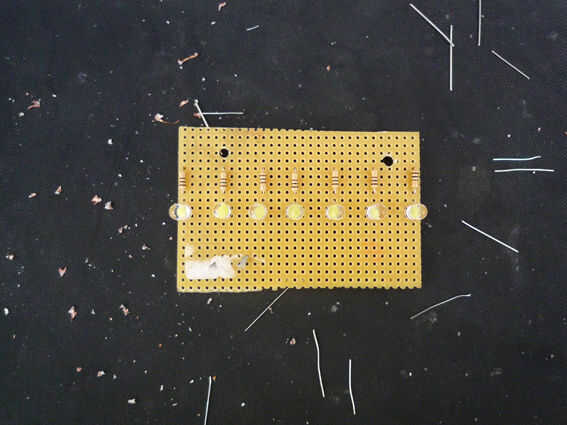

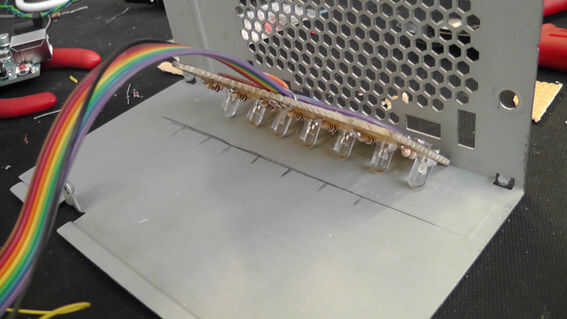

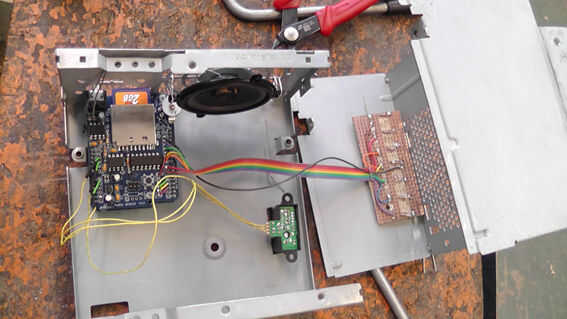

poner los componentes en el lugar correcto (Nota: Si desea pintar su cuadro negro estrictamente quisiera consejos a hacerlo antes de la Asamblea)

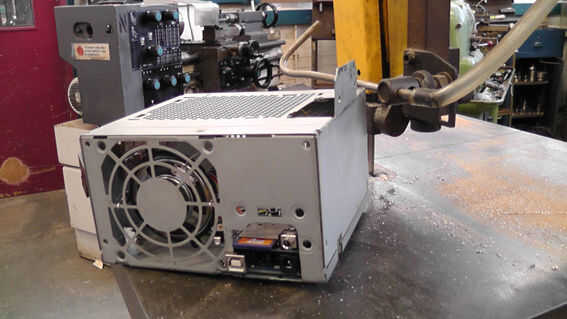

ET VOILA!
