ADA-obediente mesas de Picnic (2 / 5 paso)

Paso 2: Plantilla de montaje de caballete

La plantilla de caballete permite rápida y correcta disposición de los componentes. Esto asegurará la precisión / cumplimiento ADA y Asamblea. Cinco + tablas será más rápidas utilizando una plantilla.  Una plantilla por dos equipos de montaje de la mesa es un buen equilibrio (es decir, 1 plantilla por 5 mesas).

Materiales de la plantilla:

• hoja de 4' x 8' de ³/₄"madera contrachapada
• 10_pcs stop-bloques hechos de secciones sobrantes de 2 "x 6" en longitudes de 3"
• 6_PC ángulo-bloques de secciones sobrantes de 2 "x 4" cortar en triángulos^o 45
• 12_unidades 3¹/₂"tornillos
• 6_PC 2" tornillos de

Las herramientas utilizadas son:

• 48" Plaza de marcos
• Cinta métrica
• Lápiz
• Sierra para cortar ingletes
• Taladro
• ¹/₈"broca
• 2" Sierras de
• Tornillo de cabeza Phillips Taladro
• Accesorio de taladro lijadora de tambor

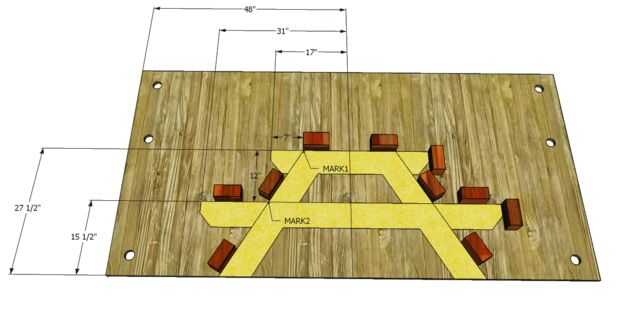

Para hacer la plantilla, mida el contorno de caballete:

1. Marque los puntos medios del lado largo.
2. Conecte las marcas, fabricación de la línea media, a través de la madera contrachapada.
3. Medida 15 ¹/₂"hasta la línea media y dibujar una línea que extiende 31" (62" total) en ambas direcciones, el borde superior del soporte del asiento.
4. Medida 27 ¹/₂"hasta la línea media y trazar una línea que se extiende 17" (34" total) en ambas direcciones, el borde superior de la mesa de ayuda.
5. Desde el extremo derecho de la línea de soporte de la mesa, medir hacia el interior 7" y marque el #1.
6. Desde el extremo derecho de la línea de soporte de la mesa, dejar caer una línea recta hasta la línea de soporte de asiento (12" abajo) y marque #2.
7. Dibujar una línea recta que conecta marcas #1 y #2, siguen el borde inferior de la madera contrachapada. Este es el borde exterior de la pierna derecha.
8. Repita los pasos 5-7 en el extremo izquierdo de la línea de soporte de la mesa, sobre la pierna izquierda.

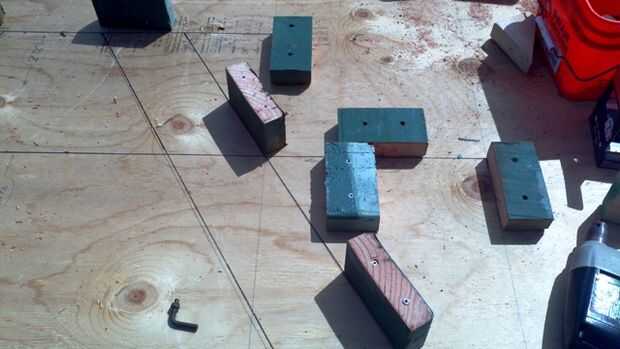

Después de estarcir el caballete, añadir bloques de parada a lo largo de la parte superior y los lados de cada tablero estarcida.  Los bloques de la parada deben ser al menos de 3" de alto y deben reforzarse para garantizar su estabilidad y durabilidad.

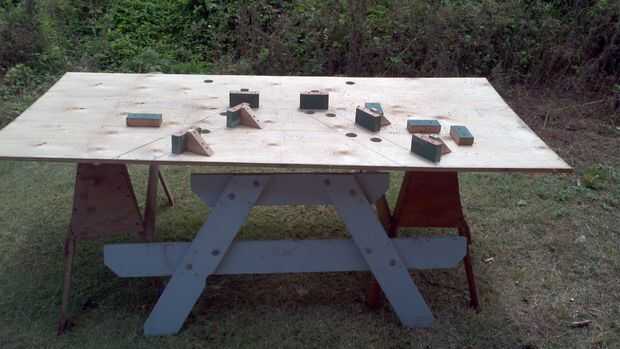

Por último, corte de retención en la madera para hacer el transporte más fácil.  Utilice una sierra del agujero 2" y dos orificios a lo largo del borde superior de la plantilla. Arena y biselar los bordes de los agujeros utilizando un accesorio tambor de lijado para taladro.
