Acusto-óptico controlado LED lámparas de ahorro energético Suite Kits DIY (1 / 1 paso)

Paso 1: Principio de circuitos

Este LED se compone de las funciones de control de voz, control de luz y Auto demora. Durante el día, que es controlado por luz, pero no el sonido. Entonces será que no luz, incluso, es el sonido. El interruptor está en un estado de stand-by cuando está oscuro en la noche. Se enciende una vez que el sonido y apagar automáticamente medio minuto más tarde.

El componente principal del circuito es CD4011. El CD4011 consta de cuatro puerta del NAND (VD1 - VD4) que hacen que el circuito de estructura más simplier y el más confiable.

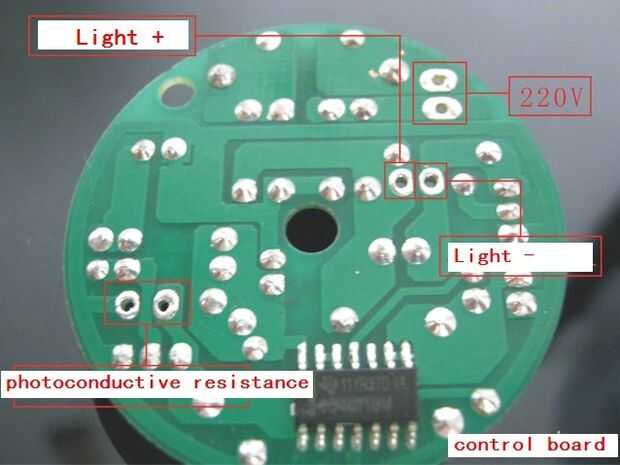

La señal de sonido obtenida por MK1 y transferida a señal eléctrica. La señal se acoplará en C4 y amplificar en Q2. Enviará la señal amplificado a U1 PIN2. Y la R7 y R8 son resistencias de polarización de Q2. Para dejar la voz luz contrl interruptor trun durante el día, PR y componentes relacionados forman el circuito eléctrico y la forma de R8 y PR la serie División de circuito. Y durante la noche, la tasa de PR es mucho mayor, mientras que PR extremos están con tensión y U1 Pin 2 es de alto nivel. El tiempo de retardo es 2πR10 * C5. Entonces el tiempo de retardo puede ajustarse para satisfacer diferentes necesidades ajustando la tasa de R10 y C5. La señal de había salida un nivel alto a través de U1 PIN 11 y dejó el SCR Q1 en C5 se carga a un cierto nivel. Y el interruptor de apagado también. La potencia de salida a R10 sólo después C5 está completamente cargada. Cuando la salida alcanza un cierto nivel, U1 PIN 11 salidas de bajo nivel y deje el SCR Q1. Y el interruptor de apagado. En este momento, se completa todo el proceso de que el interruptor electrónico se apaga de a. Diodos D1 - D4 hacia una corriente directa pulsante después del puente rectificador alternando con 220V. Y el voltaje se reducirá en R2 y alimentación para el circuito después de filtrar de C3.
