Hola chicos, quiero explicar mi sistema de acuario agua Auto relleno.
Mira el video: https://www.youtube.com/watch?v=yNjUQKhIWAg
Hay proyectos similares que vi pero lo hizo mucho más complicada y desarrollada. Usted reconocerá cómo funciona después de examinar el esquema y video añadido.
Lista de materiales
- 2 x interruptor de flotador - compré de Ebay unos 2 dólares.
- Fuente de alimentación de 1 x 12V 1A DC
- 1 x bomba de sumidero
- 1x12V relé (para control 220V causa que no queremos dar nuestro flotador interruptores 220V directamente es peligroso.)
- 1 x válvula de retención (si la bomba es inferior a su tanque, se debe utilizar para proteger el agua, volviendo otra vez a backet)
- 1xLED
¿Por qué se debe utilizar el relé?
Interruptores de flotador no puede ser dado 220 V AC directamente puede tratar con máximo 30 V (por seguridad) y también es peligroso causar nuestros interruptores de permanecer en el agua por lo que estamos usando 12V en interruptores y theycontrol la bomba. Es nuestro sistema más seguro. La likeANDgate de obras de interruptores. En orden a la bomba de agua, ambos interruptores deben estar cerrados (en transmisión). Si uno de ellos está abierto, wont bomba. Cuando va a relé de 12 voltios (2 de los interruptores están cerrados) relé ofrecerá transmisión de 220V. También puede pensar retransmisión como un switch.

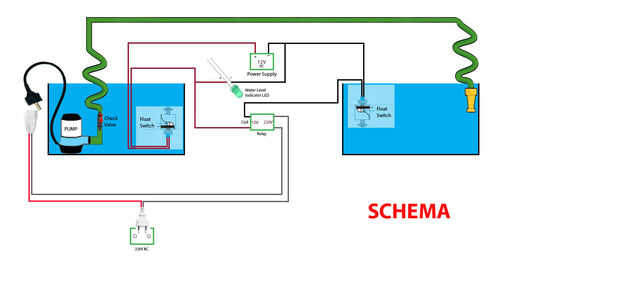

Nota : usted debe conectar interruptor de flotador se que es en el cubo como inversa. (ver esquema) Causa mientras que el sensor en el tanque debería funcionar cuando el agua es más baja, el sensor en el cubo no debe trabajar si el agua es más baja. (para proteger motor waterlessness).
