Actualizar tarjeta de Motor y Panel frontal de ascua (3 / 4 paso)

Paso 3: La pantalla del Panel frontal del programa

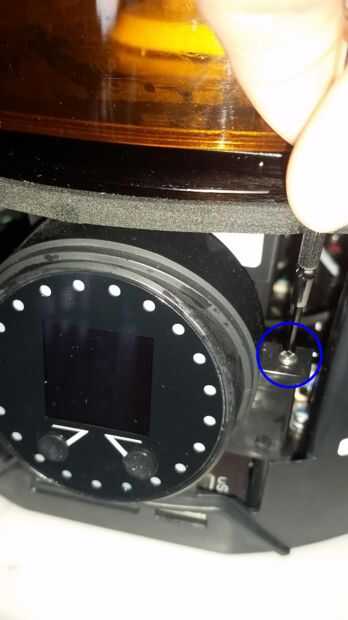

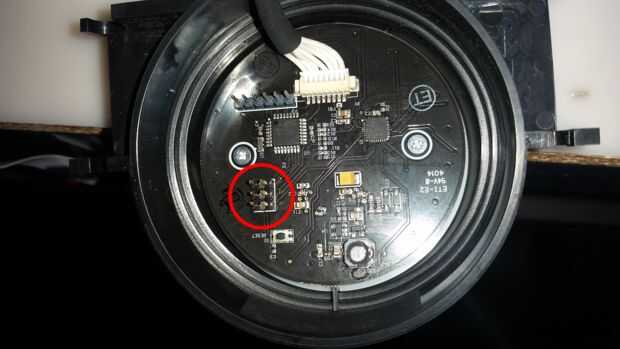

Ahora a programar el AVR segundo que está en el panel frontal. Usted tendrá que quitar los dos tornillos que sujetan que el panel frontal pantalla montaje con un destornillador phillips (un círculo azul). Hay un cable de conexión del panel frontal a la placa principal por lo que no sólo lo saca, es tiempo suficiente para dejar atado. En la parte trasera, verás las mismas dos columnas de tres pernos que son las patillas de la cabecera de ISP (en un círculo en rojo). Cuando enchufas el USBTiny en el cable de cinta debe estar apuntando hacia la izquierda, no te pierdas las patas! Entonces el proceso es igual que programar la tarjeta de motor incluso el archivo a subir es el mismo, abrimos una Terminal y escriba:
