Actualizaciones esenciales del contador geiger ENI CDV-700 (2 / 2 paso)

Paso 2: Segunda actualización

La ENi utiliza dos diodos zener espalda con espalda para limitar el voltaje que ve el transformador flyback. Sin embargo, pequeños cambios en el valor del Zéner hacer grandes cambios en el voltaje del flyback, por lo que el alto voltaje aplicado a la sonda no es ajustable fácilmente o precisa.

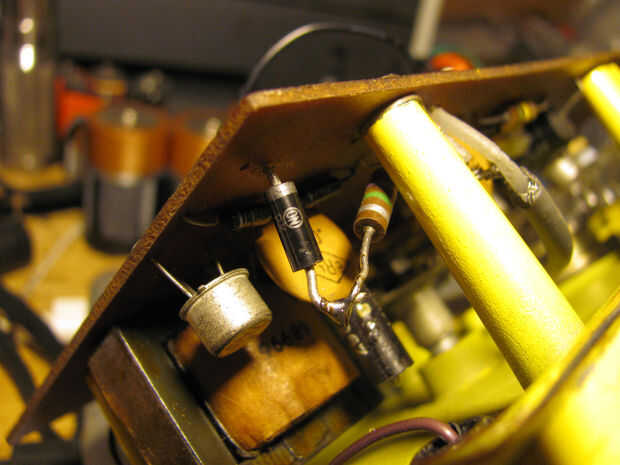

Usando un resistor de alto valor de valor conocido [usar un resistor de 1 Giga ohmios] el plomo caliente sonda de puesta a tierra a través de un micro amperímetro permite calcular el voltaje sin carga por el circuito. Me mide unos 980 voltios, que es un poco mayor de lo que debería ser. Para corregir esto unsoldered un extremo de la resistencia del ánodo del circuito de alto voltaje e insertar un diodo de zener 47v hacia atrás. No tienes que quitar el tablero para hacerlo ya que el resistor tiene una pierna justo en el borde de la Junta. Usé un zener 47v de 1 vatio por Freescale.

1N4756a o 1N4656

http://www.eBay.com/ITM/25-x-1N4756A-1N4756-Zener-... Diferentes fabricantes, pero solamente $5 por 25 en eBay de un proveedor de Estados Unidos.

Después de insertar el diodo revisar el voltaje y lo encontró había caído más de lo esperado, pero el instrumento funciona correctamente, así que lo dejé así. No lo sé el zener estaba fuera de las especificaciones o la adición de lo zener interactuaron con los dos originales. El voltaje final medido fue de 890. Hay un montón de otros valores del Diodo zener para elegir. Si usted no está seguro de antemano se puede obtener una variedad de eBay y sólo debes elegir el que mejor funciona.

http://www.eBay.com/ITM/300pcs-2V-39V-30-Values-1-... Aquí es un surtido de 1/2 watt Zéner. 300 piezas con valores de hasta 39 voltios. Usted puede hacer una cadena de series del Zéner hacia atrás para soltar más tensión.

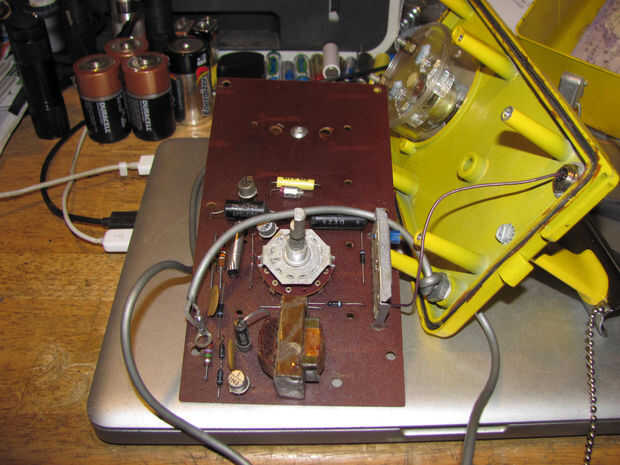

El cuadro en la muestra superior la placa de circuito desenroscarse y movido de un tirón hacia fuera para el servicio.
