Paso 2: Soldando el protoboard

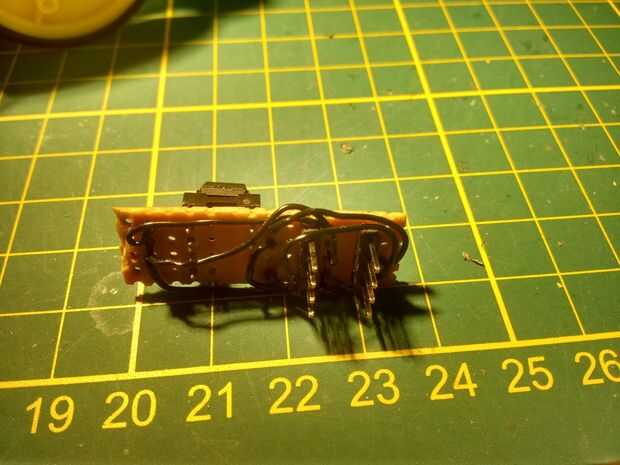

Figuras: (top) Fritzing esquemático. Nota el Attiny (zócalo) se sienta encima de la protoboard, los pasadores de encabezado en la parte inferior. (parte inferior) Protoboard soldado, listo para colocarse en seguidor de línea.
.
Preparación de la protoboard
Hay al menos dos tipos de placas de prototipo. El que contiene las tiras de cobre, otros contienen 'islas'. De hecho el tipo de 'islas' son fáciles de usar, especialmente los que poseen cobre en ambos lados de la Junta. En caso de usar el tipo 'strip', tendría que cortar las tiras en los lugares correctos con un taladro o un cuchillo, para asegurarse de que hay no pocos entre los pernos adyacentes.
Primero se corta una tira de la protoboard con el tamaño correcto. Esto puede hacerse con tijeras, o una sierra o lo que usted está cómodo con. El tamaño debe ser altas, 4 filas de ancho aprox. 15 filas.
Soldar en la protoboard
Romper dos filas de cuatro clavijas de la franja de cabecera. Entonces soldadura los dos filas en la parte inferior del protoboard, en el lado derecho de la protoboard, consulte la segunda foto. Tenga en cuenta que debe haber dos filas de agujeros entre las cabeceras, tal que los encabezados pueden caber en el zócalo de 8 pines en el seguidor de línea (otra vez, en caso de que está utilizando una tabla de tipo de tira, las tiras deben ser cortadas entre las cabeceras para evitar un corto circuito). En mi caso, seleccioné el cobre en la parte superior de la protoboard, pero también puede elegir el otro camino alrededor.

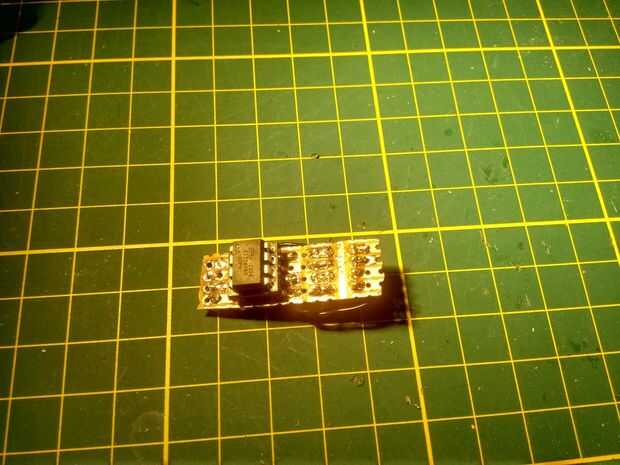

Luego soldar el zócalo DIP de 8 pines para Attiny85 a la parte superior de la protoboard. Dependiendo de si tiene metalisation a través del agujero de la protoboard, esto puede ser difícil pero en nuestro caso funcionó ok. Usted puede preguntarse por qué no estamos soldando el Attiny85 directamente en el protoboard, pero esto haría que la reprogramación de la Attiny85 engorrosos, por lo que una toma es muy recomendable.
Realizar las conexiones
Posteriormente hacer todas las conexiones como indica en la primera imagen que se muestra arriba. El color de los cables es irrelevante. Utilizamos alambre fino negro, pero nada va como usted Asegúrese de que no hay shorts puentes.
