Actualización de mezclador de audio (8 / 8 paso)

Paso 8: después de la consideración

Haber usado esta actualización durante un tiempo he funcionó en un problema que he tenido en el pasado. Si algo es conectado o desconectado del sistema causa un retraso en la tarjeta de sonido. Mientras que en una llamada de Skype de la persona en el otro extremo voluntad aquí y eco de los mismos. No es de extrañar ya que tengo el audio que proviene de la alimentación de la PC en el mezclador y es alimentado a la PC. Ya solo me falta esta característica cuando quiero grabar audio desde el PC, así como múltiples fuentes externas necesito poner un interruptor de corte en las líneas de la salida de la tarjeta de sonido y cinta en de la mezcladora. Esto me hizo darme cuenta de la manera de que tiene el sistema de cableado dentro otra vez está mal y necesita ser arreglado.

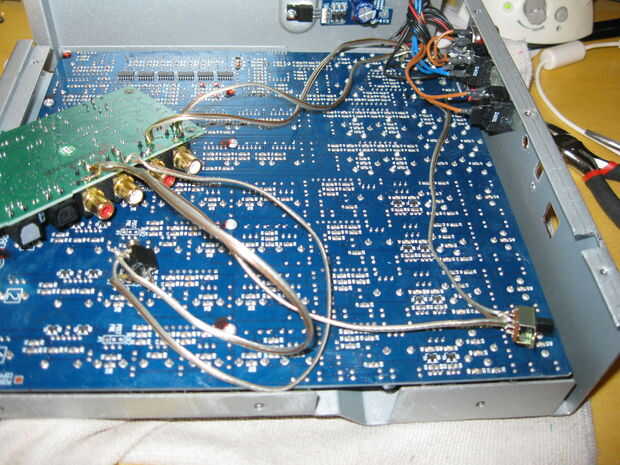

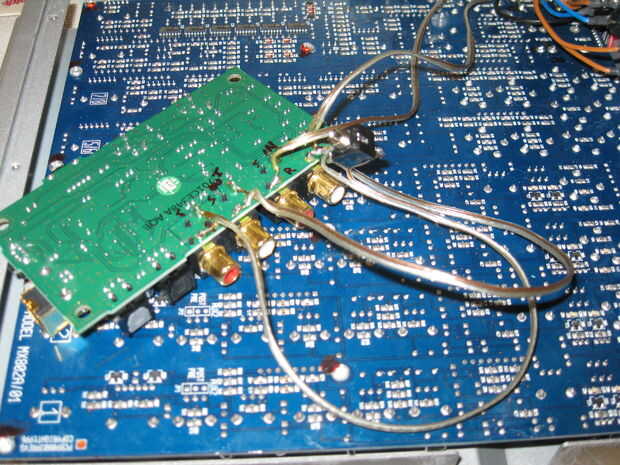

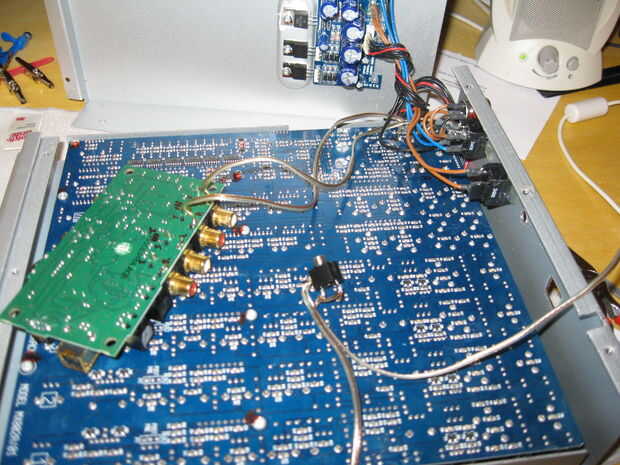

Como se sienta ahora el conector de altavoces/Monitor está conectado directamente a la cinta en el mezclador. Cuando debe ser conectado a la salida de la tarjeta de sonido. Así que tendré mover antes de añadir el interruptor. Primero a limpiar los cables viejos y empezar de cero en la salida de la tarjeta de sonido y la cinta en el mezclador. Una vez que tenga el conector de altavoz Monitor soldado a la salida de la tarjeta de sonido donde pertenece iré trata de encontrar un buen lugar para la PC en cutt off interruptor.

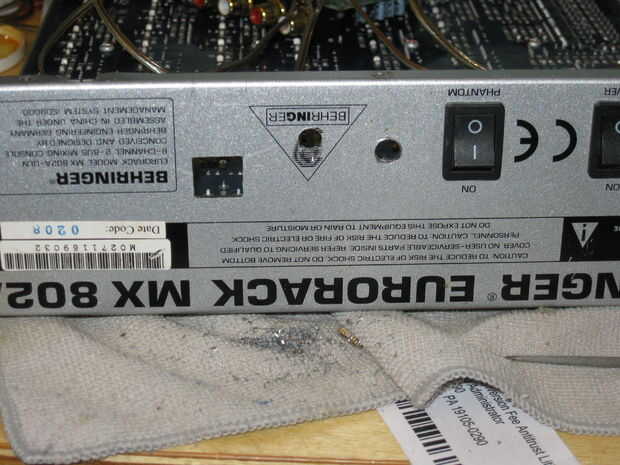

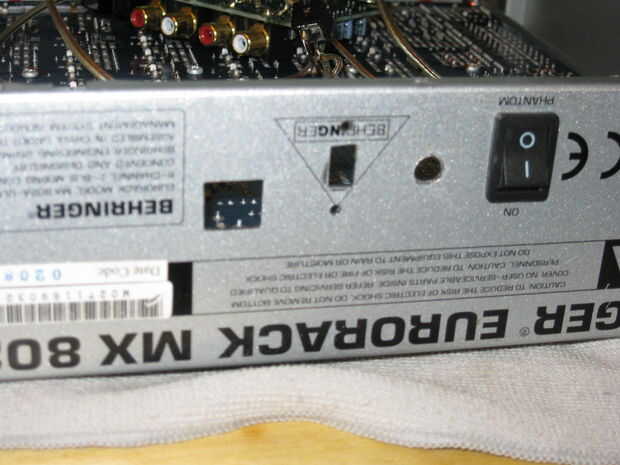

El interruptor que usaré necesita un 3/8" de largo y 1/4" ancho agujero. 7/32" bits da un agujero de arranque bueno y me voy presentar el resto del taladro.

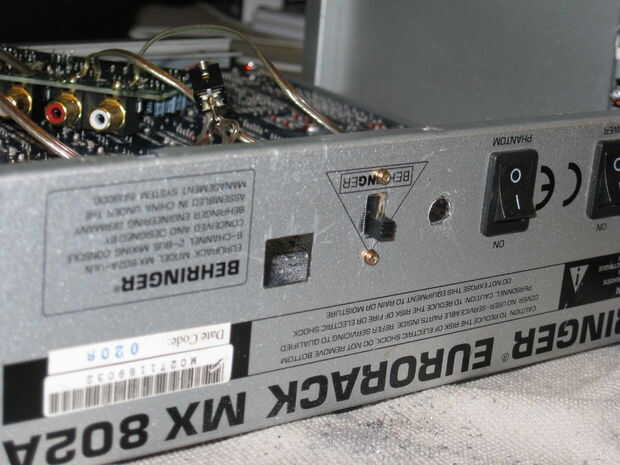

El interruptor a usar es un SPDT. Ya que el mezclador y la tarjeta de sonido ya corte una tierra a través de entrada de la tarjeta de sonido y salida del mezclador principal sólo necesito los cables de señal corriente de salida de la tarjeta de sonido a la cinta en el mezclador. Originalmente el interruptor no viene con los tornillos pero tiene agujeros roscados. Afortunadamente mi hijo de 8 años acaba de pelar un VCR muerto que tenía los tornillos que se ajustan. Utilizar un 3/32" para los orificios.

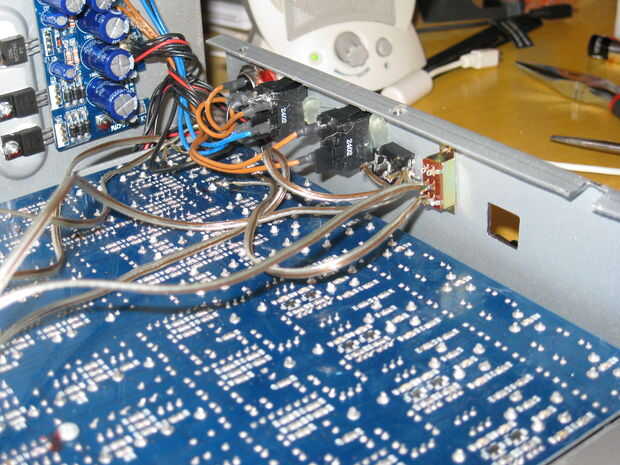

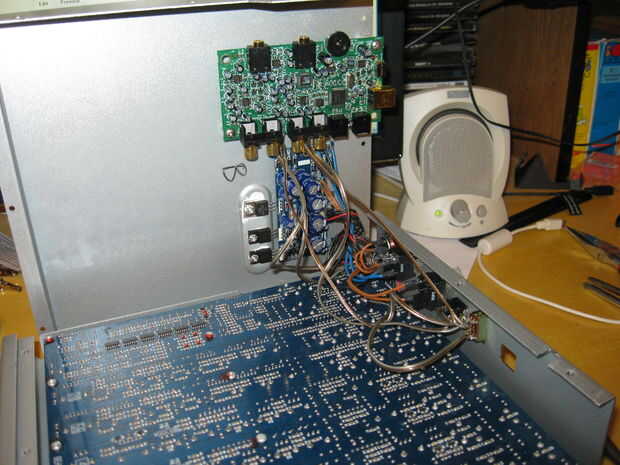

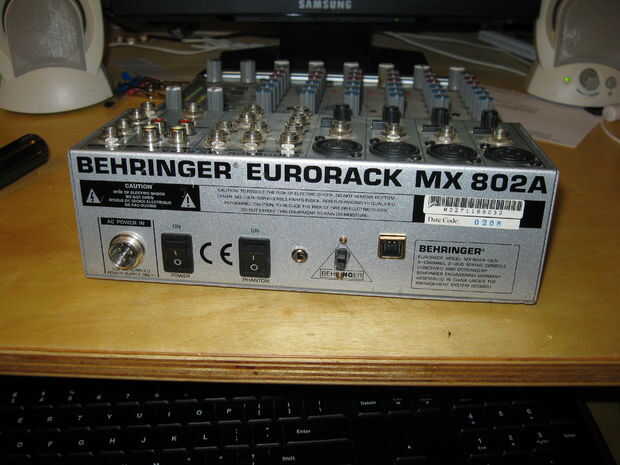

Yo a soldar los cables al interruptor, montar el interruptor luego armar todo nuevamente.
